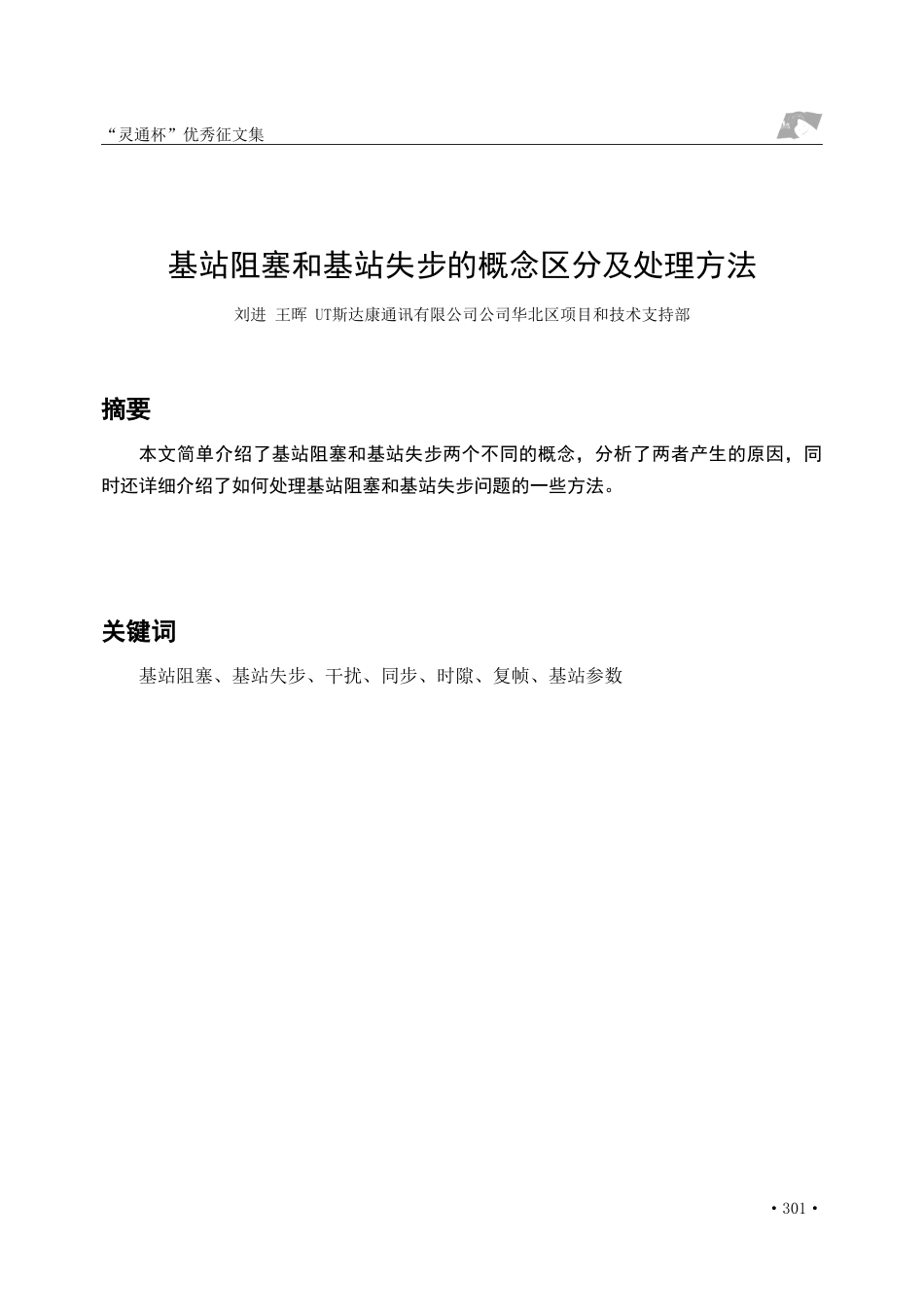

“灵通杯”优秀征文集基站阻塞和基站失步的概念区分及处理方法刘进王晖UT斯达康通讯有限公司公司华北区项目和技术支持部摘要本文简单介绍了基站阻塞和基站失步两个不同的概念，分析了两者产生的原因，同时还详细介绍了如何处理基站阻塞和基站失步问题的一些方法。关键词基站阻塞、基站失步、干扰、同步、时隙、复帧、基站参数·301·“灵通杯”优秀征文集1前言基站阻塞和基站因空中失步产生的干扰有一定关联，也正是基于这一点，现场许多维护人员将两者划上了等号。其实这是两个不同的概念，有着各自的内涵和外延，不加分辨的等同往往会使问题得不到及时有效的解决。2基站阻塞与基站失步的概念及原因PHS系统采用的双工方式是时分双工（TDD），上下行信号同在一个载波内传送，这就要求在空中接口中上下行时隙有严格而准确的隔离，因而各基站发送的信号必须保证在时间上的同源，在相位上的同步。当同步系统的某一环节出现问题时，空中无线信号的上下行时隙就会发生偏移，从而导致上下行信号的相互干扰。在极端情况下，这种干扰会导致基站的控制载频无可用时隙，从而发生基站阻塞（CSBlock）的现象。两者真正能够关联的也只有上述情况，大多数情况下两者发生的条件没有交集。2.1基站阻塞及其原因分析PHS协议规定基站CS与手机PS之间实现通话包括链路建立、业务信道建立和通话过程三部分，而链路建立是实现通话以及广播、鉴权、位置登记等各种信令交换的基础。链路是在控制信道C-CH上建立的，因而，一旦C-CH无法正常工作，基站与其服务区域的PS将无法通讯，该基站也就失去服务功能，这就是我们所说的基站阻塞（CSBlock）。基站阻塞后，在网管上将会有显示和告警，在基站近端LC-CH灯将不正常（红灯闪烁或常亮），在话务数据统计上表现为其忙时段的话务量、LCH次数等都为零。引发基站阻塞（CSBlock）的原因有多种，可归结如下：1、老版本（Ver.031之前）基站在话务量过高时，会出现CSBlock。这是基站在对过多的PS请求request没有拒绝reject功能时的一种自我保护机制。2、基站硬件或参数问题。某些情况下，由于基站接地不良、电源电压不稳定、基站信号线故障或者是基站参数下载错误时也会发生CSBlock现象。3、局部基站过多过密且基站间无遮挡或者说基站安装位置过高并且天线下倾角度过小。由于我们的基站只能在一个复帧（100ms）内选择一个下行时隙作为C-CH信道，而在一个复帧内总共有80个上行时隙和80个下行时隙，因而在一个复帧内最多只能容纳80个基站占用下行时隙。当某一地区基站过多过密，超过80个下行时隙这一限制时，由于控制时隙的载干比C/I不符合要求而导致某些基站的C-CH无时隙可用，出现CSBlock。·302·“灵通杯”优秀征文集图1复帧原理图4、全网基站间不同步，导致上下行时隙相互干扰，引发CSBlock。5、外网干扰。当外网的干扰源叠加到PHS系统中时，提高了噪声电平，使得基站无法解调出有用信号，从而无法分配到可用控制时隙，导致CSBlock。通过基站参数分析工具（CSPA软件）分析基站接收电平数据，我们可以定性的分析出由以上第三种和第四种原因造成的CSBlock现象。其机理是：基站阻塞后，利用CSPA软件，提取其C通道接收层信息（C-channelreceptionlevelinformation），得到在一个复帧内所有的下行时隙、上行时隙和前一上行时隙的电平值，然后和基站的参数值进行比较，检查哪一项电平值超出了参数值的范围，以此判断是第三种原因还是第四种原因引起的CSBlock。在基站参数中，我们一般设定基站选择可用时隙的判决条件是：下行时隙的电平值必须30dBuV、上行时隙的电平值必须23dBuV、前一上行时隙的电平值必须23dBuV，三个条件必须同时满足，缺一不可。利用CSPA软件提取基站的C－CH接收层信息后，就可以利用CSPA的图形显示功能将C－CH接收层信息显示出来，一般我们用红色柱代表下行时隙电平，绿色柱代表前一上行时隙电平，蓝色柱代表与下行时隙相对应的上行时隙电平。图2所示的是基站太密或者是基站位置过高并且选用下倾角度过小的天线引发的控制信道无可用时隙而使基站阻塞的情况。从图中可以看出：该基站接收到的满足下行时隙接收电平值30dBuV条件的时隙已经一个也没...
