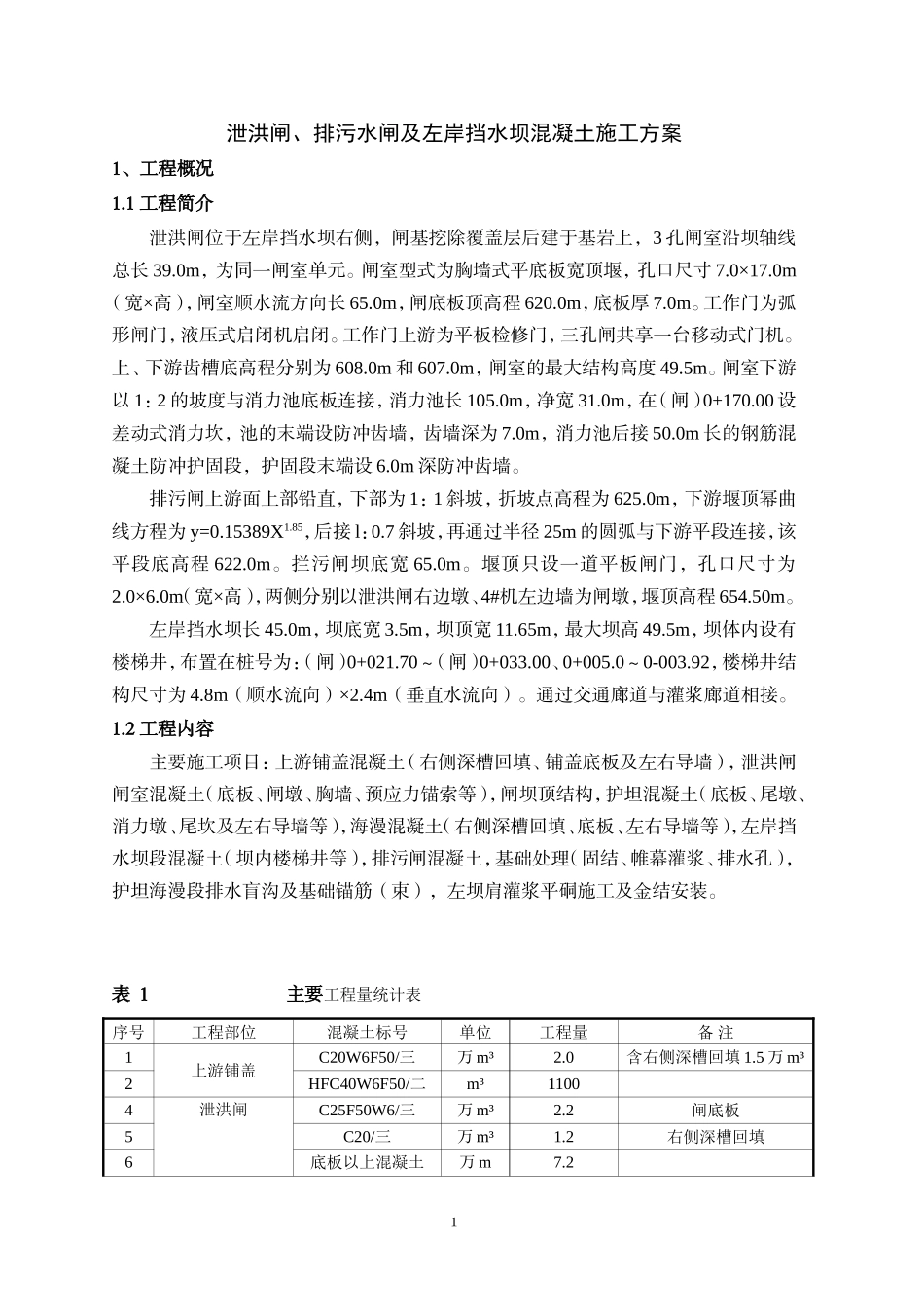

泄洪闸、排污水闸及左岸挡水坝混凝土施工方案1、工程概况1
1工程简介泄洪闸位于左岸挡水坝右侧，闸基挖除覆盖层后建于基岩上，3孔闸室沿坝轴线总长39
0m，为同一闸室单元
闸室型式为胸墙式平底板宽顶堰，孔口尺寸7
0m（宽×高），闸室顺水流方向长65
0m，闸底板顶高程620
0m，底板厚7
工作门为弧形闸门，液压式启闭机启闭
工作门上游为平板检修门，三孔闸共享一台移动式门机
上、下游齿槽底高程分别为608
0m和607
0m，闸室的最大结构高度49
闸室下游以1：2的坡度与消力池底板连接，消力池长105
0m，净宽31
0m，在（闸）0+170
00设差动式消力坎，池的末端设防冲齿墙，齿墙深为7
0m，消力池后接50
0m长的钢筋混凝土防冲护固段，护固段末端设6
0m深防冲齿墙
排污闸上游面上部铅直，下部为1：1斜坡，折坡点高程为625
0m，下游堰顶幂曲线方程为y=0
15389X1
85，后接l：0
7斜坡，再通过半径25m的圆弧与下游平段连接，该平段底高程622
拦污闸坝底宽65
堰顶只设一道平板闸门，孔口尺寸为2
0m（宽×高），两侧分别以泄洪闸右边墩、4#机左边墙为闸墩，堰顶高程654
左岸挡水坝长45
0m，坝底宽3
5m，坝顶宽11
65m，最大坝高49
5m，坝体内设有楼梯井，布置在桩号为：（闸）0+021
70～（闸）0+033
00、0+005
0～0-003
92，楼梯井结构尺寸为4
8m（顺水流向）×2
4m（垂直水流向）
通过交通廊道与灌浆廊道相接
2工程内容主要施工项目：上游铺盖混凝土（右侧深槽回填、铺盖底板及左右导墙），泄洪闸闸室混凝土（底板、闸墩、胸墙、预应力锚索等），闸坝顶结构，护坦混凝土（底板、尾墩、消力墩、尾坎及左右导墙等），海漫混凝土（右侧深槽回填、底板、左右导墙等），左岸挡水坝段
