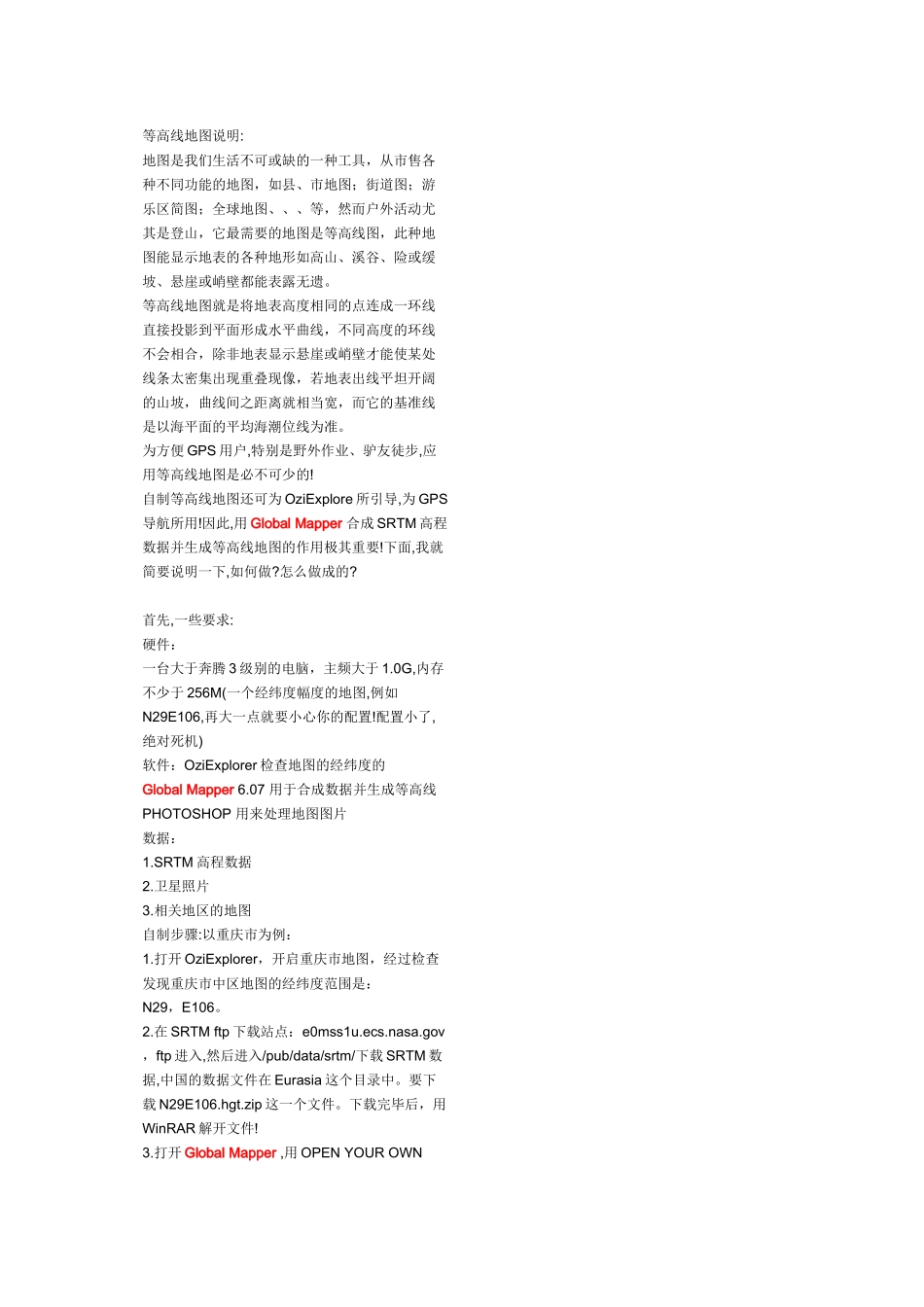

用GlobalMapper自制重庆市等高线地形地图(大量图例说明)发表于2006-04-0623:40-只看楼主012345[查看评级用户]楼主.字号较小字号正常字号较大字号GlobalMapper是一个专业的GPS软件,我用GlobalMapper合成SRTM高程数据并生成等高线地图!等高线地图说明:地图是我们生活不可或缺的一种工具，从市售各种不同功能的地图，如县、市地图；街道图；游乐区简图；全球地图、、、等，然而户外活动尤其是登山，它最需要的地图是等高线图，此种地图能显示地表的各种地形如高山、溪谷、险或缓坡、悬崖或峭壁都能表露无遗。等高线地图就是将地表高度相同的点连成一环线直接投影到平面形成水平曲线，不同高度的环线不会相合，除非地表显示悬崖或峭壁才能使某处线条太密集出现重叠现像，若地表出线平坦开阔的山坡，曲线间之距离就相当宽，而它的基准线是以海平面的平均海潮位线为准。为方便GPS用户,特别是野外作业、驴友徒步,应用等高线地图是必不可少的!自制等高线地图还可为OziExplore所引导,为GPS导航所用!因此,用GlobalMapper合成SRTM高程数据并生成等高线地图的作用极其重要!下面,我就简要说明一下,如何做?怎么做成的?首先,一些要求:硬件：一台大于奔腾3级别的电脑，主频大于1.0G,内存不少于256M(一个经纬度幅度的地图,例如N29E106,再大一点就要小心你的配置!配置小了,绝对死机)软件：OziExplorer检查地图的经纬度的GlobalMapper6.07用于合成数据并生成等高线PHOTOSHOP用来处理地图图片数据：1.SRTM高程数据2.卫星照片3.相关地区的地图自制步骤:以重庆市为例：1.打开OziExplorer，开启重庆市地图，经过检查发现重庆市中区地图的经纬度范围是：N29，E106。2.在SRTMftp下载站点：e0mss1u.ecs.nasa.gov，ftp进入,然后进入/pub/data/srtm/下载SRTM数据,中国的数据文件在Eurasia这个目录中。要下载N29E106.hgt.zip这一个文件。下载完毕后，用WinRAR解开文件!3.打开GlobalMapper,用OPENYOUROWNDATEFILES打开解压的SRTM高程数据4.图中出现了一个漂亮的地图,不要着急!再导入相关地区的地图,如导入很大很大中国0516地图(FTP中有),导入时要从新定位,其实也好定位!很大很大中国0516地图是二个乘二个经纬度范围的大地图!当然你也可以导入相关地区的其他电子地图!5.ALT+C,点选OPTIONS菜单,选出APPLCOLOR(RE)项,出现如图界面,用上面的DEFAULT改变图片的重叠清晰度!自制地形地图就出来了!6.用高程数据就可以让GlobalMapper自动绘制等高线，在“File”菜单选“GenerateContours...”功能。把等高线间隔设为50米，平滑度设为0.00是最高精度，一般地说选0.05即可。几分钟后,再ALT+C,点选OPTIONS菜单,选CONTOURLINE.回到屏幕,自制等高线地形地图就好了!7.用“File”菜单选“CaptureScreenContentstoImage...”功能，把当前屏幕输出成一个800*400像素的JPG图片。专家坐镇:2010年股票投资讨论专贴回复引用评分使用道具支持0反对0举报TOPdxzzgsID:20062版主加为好友对话发表于2006-04-0623:46-只看该用户沙发步骤:1.打开OziExplorer，开启重庆市地图，经过检查发现重庆市中区地图的经纬度范围是：N29，E106。2.在SRTMftp下载站点：e0mss1u.ecs.nasa.gov，ftp进入,然后进入/pub/data/srtm/下载SRTM数据,中国的数据文件在Eurasia这个目录中。要下载N29E106.hgt.zip这一个文件。下载完毕后，用WinRAR解开文件!3.打开GlobalMapper,用OPENYOUROWNDATEFILES打开解压的SRTM高程数据4.图中出现了一个漂亮的地图,不要着急!再导入相关地区的地图,如导入“很大很大中国0516地图”(FTP中有),当然，你也可以导入相关地区的其他电子地图甚至卫星图片！导入时要从新定位,其实也好定位!很大很大中国0516地图是二个乘二个经纬度范围的4000*4000大地图!选三个定位点即可!定位点1:0,0对应N26E106定位点2:0,4000对应N26E108定位点3:4000,4000对应N28E108即可!简单扼要!你也可以轻松搞定!!!!!!!!!5.ALT+C,点选OPTIONS菜单,选出APPLCOLOR(RE)项,出现如图界面,用上面的DEFAULT改变图片的重叠清晰度!自制地形地图就出来了回复引用评分使用道具支持0反对0举报TOPdxzzgsID:20062版主加为好友对话发表于2006-04-0623:49-只看该用户...
