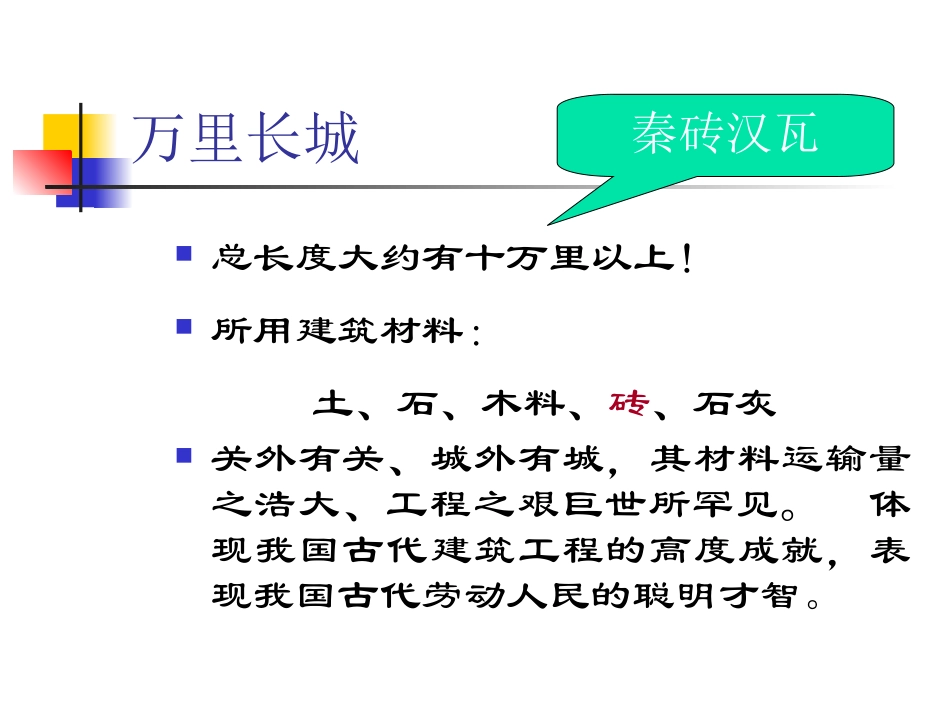

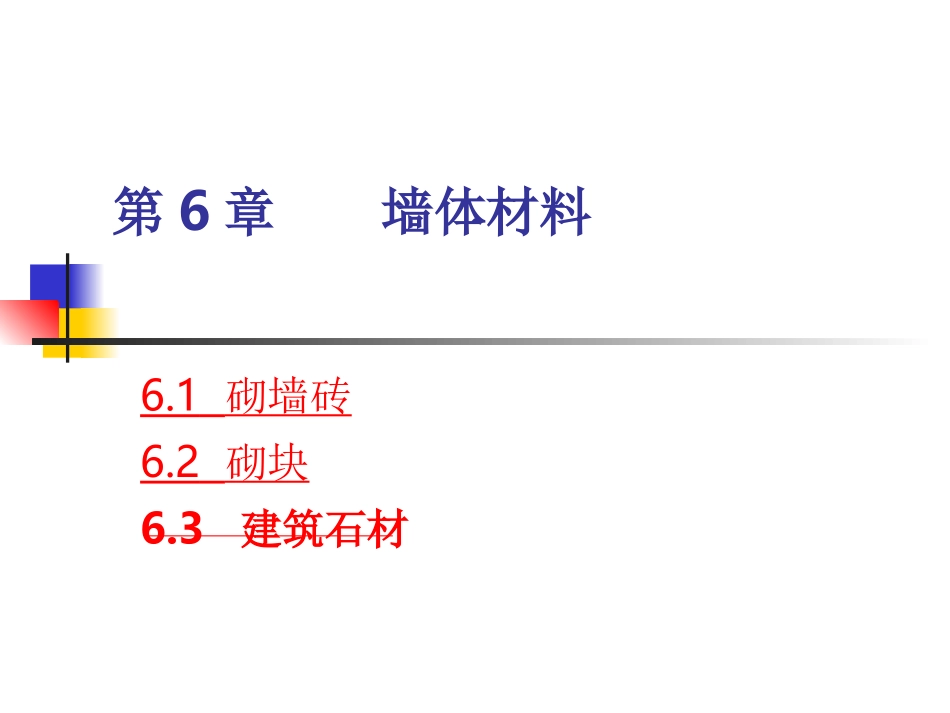

第6章墙体材料6.1砌墙砖6.2砌块6.3建筑石材万里长城总长度大约有十万里以上！所用建筑材料：土、石、木料、砖、石灰关外有关、城外有城，其材料运输量之浩大、工程之艰巨世所罕见。体现我国古代建筑工程的高度成就，表现我国古代劳动人民的聪明才智。秦砖汉瓦6.1砌墙砖6.1.1烧结普通砖6.1.2烧结多孔砖6.1.3烧结空心砖6.1.4蒸压（养）砖6.1.5混凝土路面用砖砌墙砖的概念：砌墙砖是指采用粘土、工业废料或其它地方性资源为主要原料，以不同工艺制成的、用于砌筑的墙用砖。分类按照断面结构砌墙砖有普通砖和空心砖两大类:孔洞率小于25%或没有孔洞的为普通砖或实心砖；空洞率大于25%的为空心砖。按材质和工艺砌墙砖有烧结砖和非烧结砖(包括蒸养或蒸压砖)，如：烧结砖：烧结粘土砖、烧结粉煤灰砖、烧结煤矸石砖、烧结页岩砖等；非烧结砖：灰砂砖、粉煤灰砖和煤渣砖等。注：空洞率指砖的空洞与凹槽体积总和与外廓尺寸算出的体积比的百分率。6.1.1烧结普通砖以粘土、页岩、粉煤灰为主要原料配料、制坯、干燥再经焙烧而成的孔洞率小于15%的砖称为烧结普通砖。包括烧结粘土砖（N）、烧结煤矸石砖（M）、烧结粉煤灰砖（F）、烧结页岩砖（Y）等多种。粘土砖有红砖与青砖两种。氧化气氛中烧成氧化气氛中烧成后浸水还原主要内容（1）烧结普通砖的技术要求（2）烧结普通砖的应用（1）烧结普通砖的技术要求1）规格烧结普通砖的标准尺寸为240mm×115mm×53mm240mm×115mm称为大面考虑10mm灰缝厚度，则4块砖长、8块砖宽、16块砖厚均为1m。由此计算墙体用砖数量，如1m3砖砌体需用砖512块，砌筑1m2的24墙需用砖128块。质量等级:优等品;一等品;合格品240mm×53mm称为条面115mm×53mm称为顶面（1）烧结普通砖的技术要求2）强度等级烧结普通砖根据抗压强度分为MU30、MU25、MU20、MU15、MU10共5个强度等级。（1）烧结普通砖的技术要求3）泛霜当砖体的原料内含有可溶性盐类物质（如Na2SO4）时，它们会隐含在成品砖坯内。当砖体受潮后干燥时，其中的可溶性盐类物质随水分蒸发向外迁移，使可溶性盐类物质渗透并附着在砖体表面，干燥后形成一层白色结晶粉末，这就是泛霜现象。泛霜对墙体外观及质量均有影响。国标规定：优等品砖无泛霜现象，一等品不得出现中等泛霜，合格品不得出现严重泛霜。（1）烧结普通砖的技术要求4）石灰爆裂当生产烧结普通砖的原料中夹杂有石灰石杂质时，焙烧砖体会使其中的石灰石被烧成生石灰。这种生石灰常为过火石灰，砖受潮或受雨淋时该石灰吸水消化成消石灰，体积膨胀，导致砖体开裂。（1）烧结普通砖的技术要求5）欠火砖与过火砖欠火砖颜色浅，强度低，敲击时声音发哑。过火砖敲击时声音清脆，吸水率低，强度较高，但有弯曲变形，受压时容易断裂。（1）烧结普通砖的技术要求6）抗风化性能抗风化性能是指在干湿变化、温度变化、冻融变化等物理因素作用下，材料不破坏并长期保持原有性质的能力。我国按照风化指数分为严重化区（风化指数≥12700）和非严重风化区（风化指数<12700）。（1）烧结普通砖的技术要求7）吸水率由于烧结普通砖的原料粘土被部分烧结，故具有较多的孔隙，且多为开口孔，所以吸水性较大，一般吸水率为8%～16%。砖的表观密度为1800～1900Kg/m3。砖的孔隙对砖的强度、吸水性、透气性、抗渗、抗冻以及隔声、绝热等性能都有重要影响。（1）烧结普通砖的技术要求8）抗冻性将砖吸水饱和后置于-15°C水中融化，再在10~20°C水中融化，按规定的方法反复15次冻融循环后，其质量损失不超过2%，抗压强度降低值不超过25%，即为抗冻性合格。（1）烧结普通砖的技术要求9）放射性放射性物质不能超过规定值，应符合GB6566规定。（2）烧结普通砖的应用烧结普通砖具有良好的绝热性、透气性、耐久性和热稳定性等特点，在建筑工程中主要用于墙体材料。砌筑前砖应进行浇水湿润，同时应充分考虑砂浆的和易性及铺砌砂浆的饱满度。以粘土为原料的烧结普通砖虽然价格低廉，历史悠久。但粘土砖具有大量毁坏良田，自重大，能耗高，尺寸小，施工效率低，抗震性能差等缺点，已被列为禁止生产使用的建筑材料（除古建筑修...
