医药洁净厂房空调系统常见问题分析及案例-调试部分VIP免费

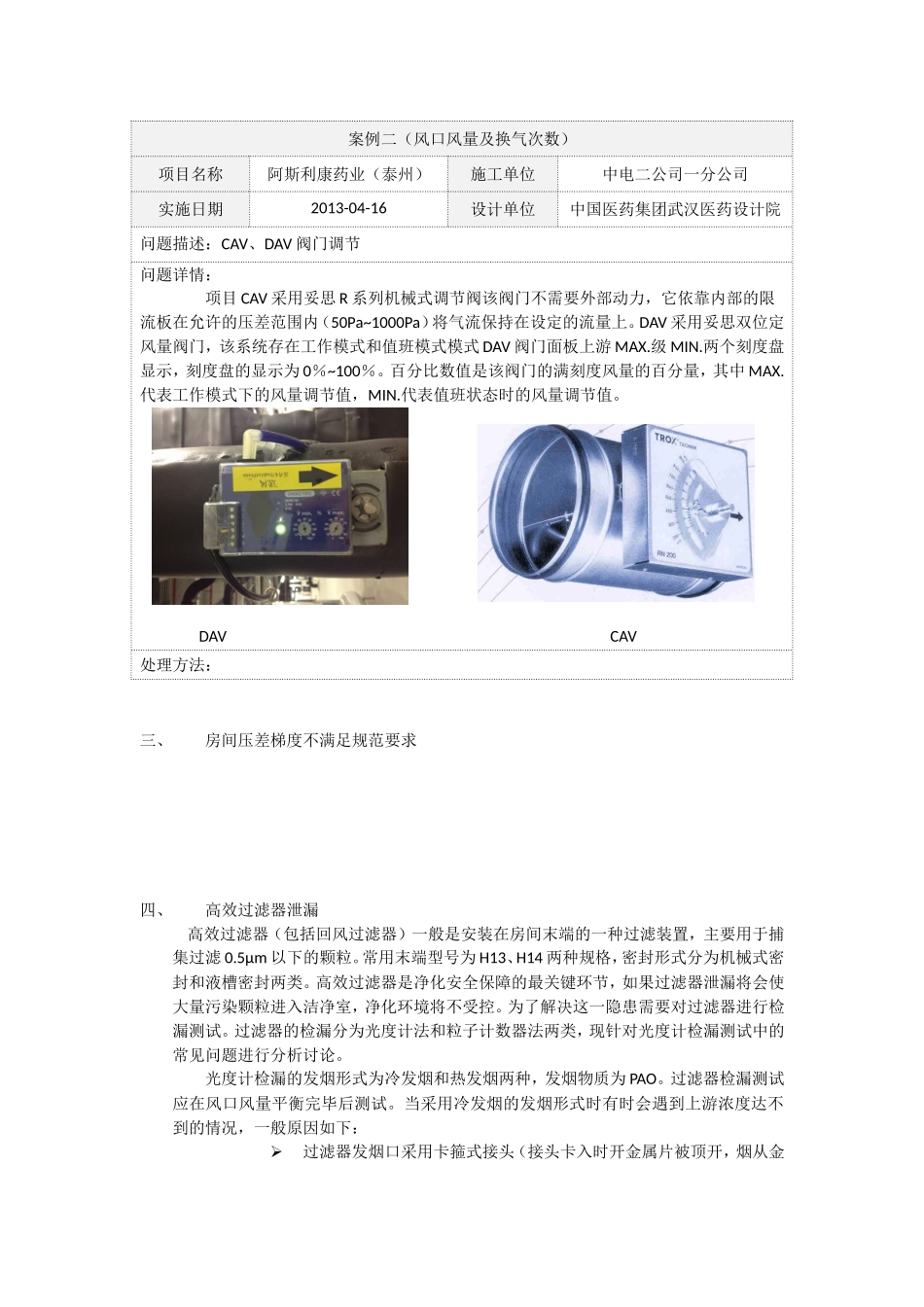

医药洁净厂房系统常见调试问题分析及案例一、空调机组总风量不足（排风机组）空调机组总风量不足是项目实施中比较常见的一个问题，机组总风量的不足必然会影响到房间末端风口的风量以及换气次数，房间的换气次数不够会达不到房间的净化级别同时满足不了一些功能性房间要求，这种情况对于生产车间来说是致命的。对于调试而言总风量的测试是其他测试工作开展的前提，是必不可少的一个重要环节。空调机组总风量的不足通常是由以下几个常见问题所导致；机外余压不足时，原因分析：1、对空调机组电机线路进行检查，检查输出电压、电流是否符合要求，有无异常。2、检查风机安装状况，传送皮带有没有出现松弛现象。3、风机本身性能不足，或风机选型偏小。机外余压满足时，原因分析：1、系统管路部分不畅通。（施工安装过程中，风管连接处薄膜纸未撕掉等原因）2、管路尺寸设计偏小，或实际系统阻力偏大。3、若是定风量系统，检查阀门设定刻度跟设计值是否一致。对于排风机而言，排风机组的排风量同样是一个重要环节。首先房间的排风量必须要保证，房间内部产生的一些气味性气体、有害气体以及其他一些污染源等要通过排风机排到室外已满足室内房间净化及工艺的要求。再者排风量是调节房间压力的主要调节量（全排风房间），在送风恒定后即在一定的换气次数下，调节回风量及排风量的大小来进行调整房间的压差。排风机组总风量不足除上述原因外：1、风机反转（常见问题）2、出风口止回阀异常（止回阀被卡住等原因）案例一（空调机组、排风机总风量不足）项目名称南京正大天晴药业施工单位中电二公司苏州分公司实施日期2012-09-03设计单位南京医药化工设计研究院问题描述：排风机组排风量不足问题详情：排风机P-2的排风量只有设计风量的20％，P-3的排风量为设计风量的80%。两台排风机均为定频风机。其中P-2排风机组转向不正确，风机反转。P-3排风机传送皮带松弛，且管路阻力较大（见图）处理方法：1、P-2排风机组把输入线路进行换接2、P-3排风机组更换传送皮带二、房间换气次数不足房间换气次数的多少由房间总送风量以及房间的体积决定，在房间体积恒定的状态下，房间的送风量决定着房间的换气次数。换气次数决定着室内的空气品质，空调系统常见的类型大致分为3种：常规系统（手动阀门控制）、定风量CAV系统（包括双位定风量DAV）以及变风量VAV系统。现针对上述类型系统分析常见风口风量不足的一些情况（机组总风量满足设计值）；1、常规系统（手动阀门控制）对于整个系统进行一遍摸底测试，对测试数据进行分析采用“削峰填谷”的方式对系统进行平衡调节，确保低风量风口阀门处于全部开启状态。风管尺寸偏小或风口与风管接口开的太小，效通过面积小于设计要求2、定风量CAV系统（包括双位定风量DAV）机组送风静压不够，CAC（DAV）阀门两端压头达不到工作时的状态CAV（DAV）因铆钉、外部变形等原因内部阀叶被卡住无法进行风量调节CAV阀异常（气囊破损、内部弹簧片松弛等原因），DAV阀无法进行调节（测压管安装错误、电信号接入错误、阀门安装方向装反等原因）3、变风量VAV系统变风量系统是针对舒适性区域的一种系统类型，送风风量根据室内负荷变化而变化，保持恒定的送风温度，自动调节空调系统的送风量。变风量阀们根据温度感应得到开启或关闭的信号，由自动控制来进行控制调节。案例二（风口风量及换气次数）项目名称阿斯利康药业（泰州）施工单位中电二公司一分公司实施日期2013-04-16设计单位中国医药集团武汉医药设计院问题描述：CAV、DAV阀门调节问题详情：项目CAV采用妥思R系列机械式调节阀该阀门不需要外部动力，它依靠内部的限流板在允许的压差范围内（50Pa~1000Pa）将气流保持在设定的流量上。DAV采用妥思双位定风量阀门，该系统存在工作模式和值班模式模式DAV阀门面板上游MAX.级MIN.两个刻度盘显示，刻度盘的显示为0％~100％。百分比数值是该阀门的满刻度风量的百分量，其中MAX.代表工作模式下的风量调节值，MIN.代表值班状态时的风量调节值。DAVCAV处理方法：三、房间压差梯度不满足规范要求四、高效过滤器泄漏高效过滤器（包括回风过滤器）一般是安装在房间末端的一种过滤...
