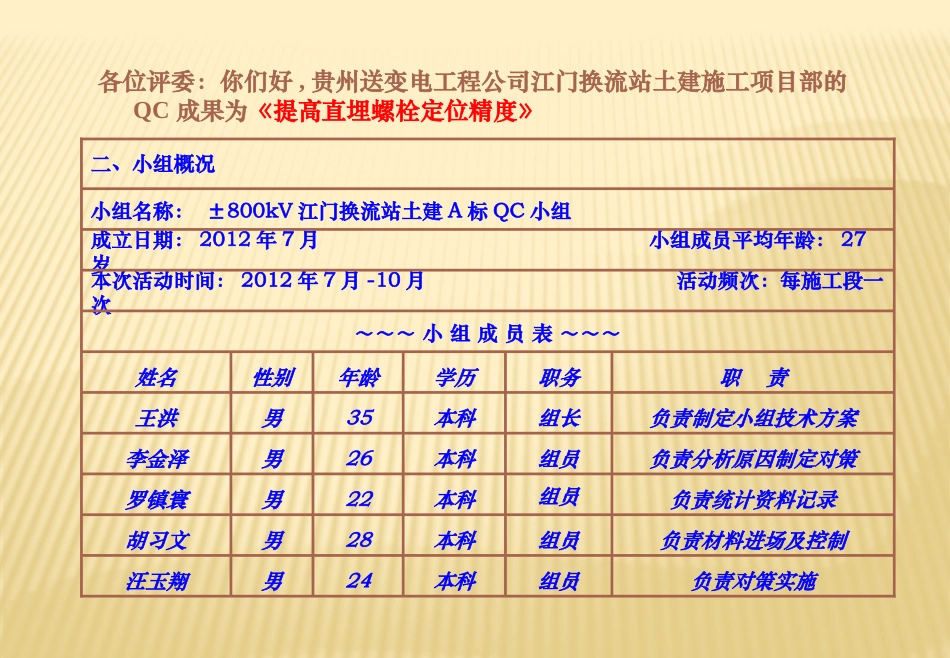

提高±800kV江门换流站基础预埋螺栓定位精度2012年10月贵州送变电工程公司±800kV江门换流站土建A标QC小组各位评委：你们好,贵州送变电工程公司江门换流站土建施工项目部的QC成果为《提高直埋螺栓定位精度》负责对策实施组员本科24男汪玉翔负责材料进场及控制组员本科28男胡习文负责统计资料记录组员本科22男罗镇寰负责分析原因制定对策组员本科26男李金泽负责制定小组技术方案组长本科35男王洪职责职务学历年龄性别姓名～～～小组成员表～～～本次活动时间：2012年7月-10月活动频次：每施工段一次成立日期：2012年7月小组成员平均年龄：27岁小组名称：±800kV江门换流站土建A标QC小组二、小组概况3.选题理由该工程为重点工程，土建与钢结构配合部分严禁出现扩孔，返工等现象，钢结构部分应严格达到国家验收标准。工程一次验收合格率100%，优良率100%；基础施工分部优良率必须达到100%；预埋螺栓数量多，共计约20000根，预埋螺栓安装的精度对后期轨道安装及换流变安装是否顺利起着决定性的作用，精度误差必须控制在5mm以内。提高±800kV江门换流站基础工程优良率上级方针公司要求工程特点小组在组长带领下，对前期施工完毕的换流站进行参观、调查，发现以往工程中，换流变轨道基础预埋螺栓精度控制十分困难，一次验收合格率较低，本小组对一次验收不合格预埋螺栓原因进行进一步分析，统计如下：4.现状调查序号调查项目频数（个）频率（%）累计频率（%）1轴线定位偏差超标12281.381.32螺栓标高偏差超标1912.7943其他961004合计150100预埋螺栓不合格原因统计如下轴线定位偏差超标标高偏差超标其他010203040506070809081.312.76通过上图可以看出，影响螺栓精度的主要因素为轴线定位偏差超标及标高偏差超标5.确定目标从以上两个图表中可以看出，影响预埋螺栓合格率的主要原因是轴线定位偏差超标造成的，因此应业主和公司的要求，我QC小组目标确定为：提高预埋螺栓定位精度，使预埋合格率达到90%以上。6.原因分析经过小组全体成员共同分析，得出如下因果图，如图：预埋螺栓定位精度超标材料机械人工周转材料不能及时供应仪器老化仪器未检测工人责任心不强管理人员监管不到位工人操作工序不清楚未注意大风天气施工方法传统螺栓调校不到位对施工造成的影响减少施工工序环节螺栓调校次数少环境方法7.要因确认项目序号末端因素要因论证论证方式责任人验证时间论证结果1管理人员监管不到位根据管理制度，未落实责任到人及加强奖罚制度调查分析王洪7.15非要因2工人操作不熟练，未进行上岗培训上岗之前，未加强工人的技术培训，未做好现场交底现场调查罗镇寰7.15要因3简单依靠传统方法，仅用仪器控制轴线简单依靠水平仪，经纬仪控制定位轴线现场调查李金泽7.15要因4周转材料未及时供应周转材料供应不及时，不能满足加固要求现场调查胡习文7.15非要因5调校不到位调校次数少，未认真进行调校现场调查罗镇寰7.15要因6固定螺栓模具误差大选用模具不合格，造成定位偏差大现场调查胡习文7.15非要因7未注意天气变化大风天气会对轴线定位造成影响调查分析汪玉翔7.15非要因8.制定对策：在调查研究的基础上，我们对确定的三个要因制定了对策项目序号主要原因目标对策措施地点责任人完成时间1工人操作不熟练，未进行上岗培训使工人熟悉施工工艺，提高施工技能对工人进行培训和施工技术交底工作工地现场罗镇寰2012年7月282简单依靠传统方法，仅用仪器控制轴线提高轴线控制精度，消除容易出现偏差的因素配备精密仪器，改进施工方法工地现场李金泽2012年7月283调校不到位杜绝人为因素对调校精度造成的影响，减少外界因素的影响在预埋固定时，砼浇筑前，砼凝固前各进行一次调校工作工地现场汪玉翔2012年7月289.对策实施•人员管理方面•①召开全体施工人员大会，加强全体员工的质量意识教育•②制定专项施工方案,组织相关人员进行专项技术交底和现场规范操作•③制定责任到人的奖罚制度•现场施工方面实施一：由QC小组组长王洪负责收集有关标准、图籍、作业规程，结合本工程实际情况编制《预埋螺栓施工方案》，组织QC小组人员及作业班组人员进行专项培训学习，详细交底，然后抽调技术骨干制作工序样板，让班组...
