现浇混凝土工程VIP免费

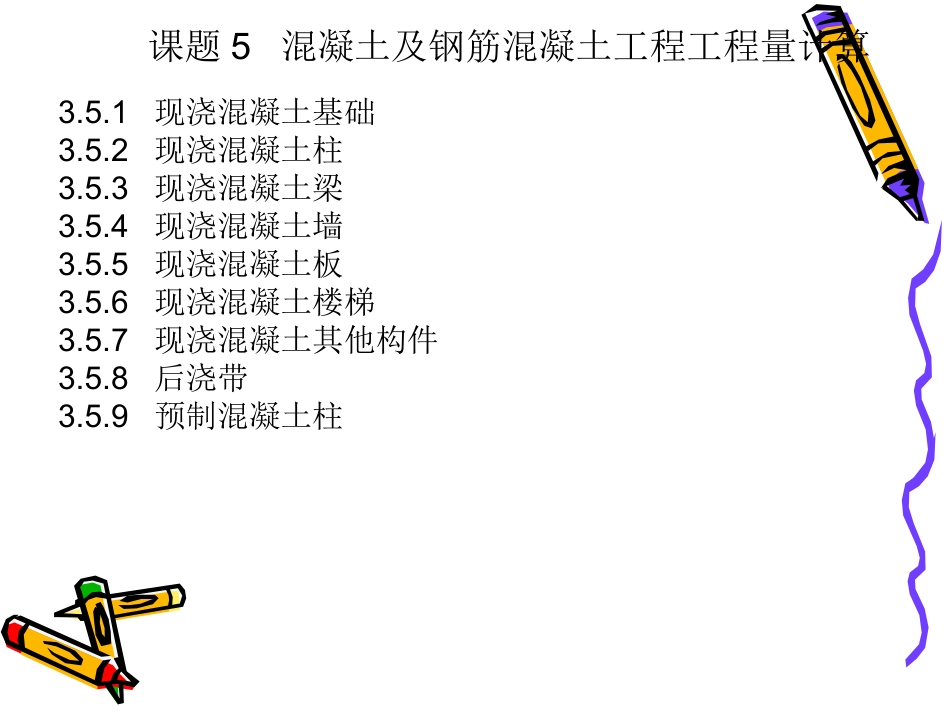

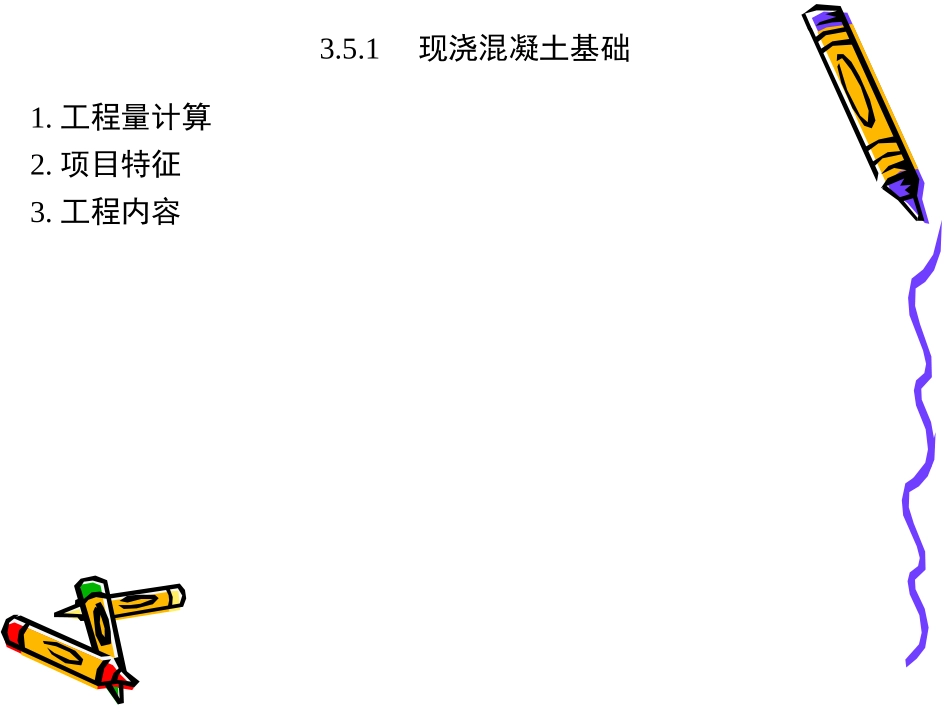

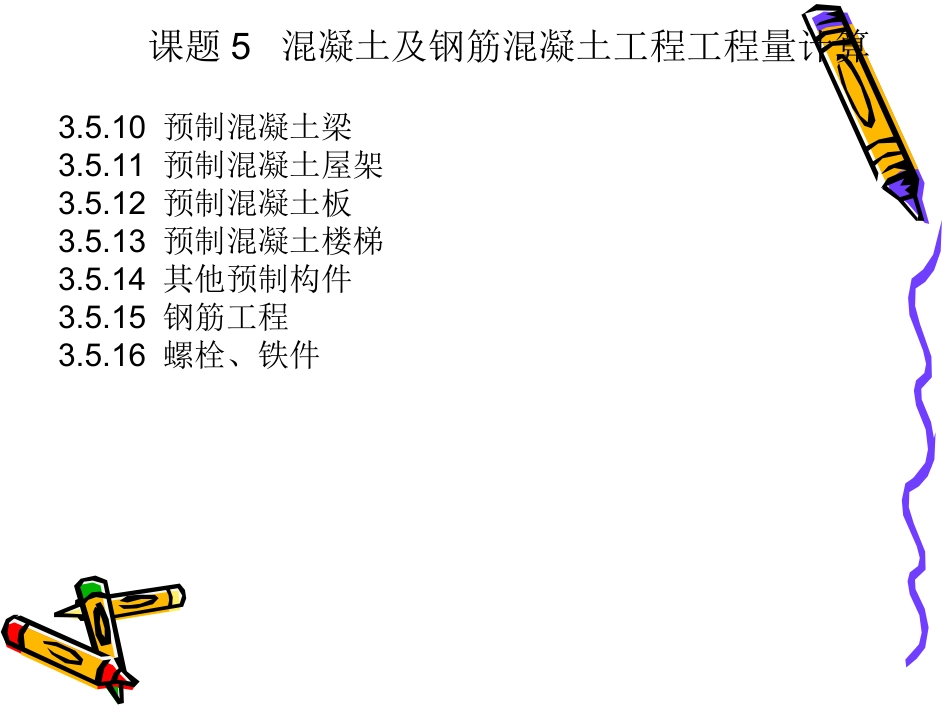

课题5混凝土及钢筋混凝土工程工程量计算3.5.1现浇混凝土基础3.5.2现浇混凝土柱3.5.3现浇混凝土梁3.5.4现浇混凝土墙3.5.5现浇混凝土板3.5.6现浇混凝土楼梯3.5.7现浇混凝土其他构件3.5.8后浇带3.5.9预制混凝土柱课题5混凝土及钢筋混凝土工程工程量计算3.5.10预制混凝土梁3.5.11预制混凝土屋架3.5.12预制混凝土板3.5.13预制混凝土楼梯3.5.14其他预制构件3.5.15钢筋工程3.5.16螺栓、铁件3.5.1现浇混凝土基础1.工程量计算2.项目特征3.工程内容1.工程量计算(1)带形基础带形基础按其形式不同可分为无梁式和有梁式两种，如图3-15所示。(2)独立基础(3)满堂基础满堂基础按其形式不同可分为无梁式和有梁式两种，如图3-20所示。(4)垫层垫层位于基础之下，其工程量按设计图示尺寸以体积计算。图3-15带形基础示意图a)无梁式b)有梁式1.工程量计算图3-16内墙基础计算长度示意图1.工程量计算图3-17某房屋基础平面及剖面图1.工程量计算图3-18内、外墙基础交接示意图1.工程量计算图3-19独立基础示意图1.工程量计算图3-20满堂基础示意图ａ)无梁式ｂ)有梁式1.工程量计算无梁式满堂基础V=基础底板体积+梁体积V=基础底板体积+柱墩体积2.项目特征描述混凝土强度等级，混凝土拌合料要求（商品混凝土、现场搅拌混凝土等），砂浆强度等级。3.工程内容①有肋带形基础、无肋带形基础应分别编码列项，并注明肋高。②箱式满堂基础可按满堂基础、柱、梁、墙、板分别编码列项，计算其工程量。③框架式设备基础可按设备基础、柱、梁、墙、板分别编码列项，计算其工程量。3.5.2现浇混凝土柱1.工程量计算2.无梁板是指没有梁、直接支撑在柱上的板。2.项目特征3.工程内容2.工程量计算1.工程量计算柱高取值有梁板柱高，自柱基的上表面（或楼板上表面）至楼板的上表面计算无梁板柱高，自柱基的上表面（或楼板上表面）至柱帽的下表面计算构造柱高，应自地圈梁的顶部至柱顶部高度2.项目特征描述柱高度、柱截面尺寸、混凝土强度等级、混凝土拌合料要求。3.工程内容①构造柱按矩形柱项目编码列项。②薄壁柱也称为隐壁柱，指在框剪结构中，隐藏在墙体中的钢筋混凝土柱。单独的薄壁柱根据其截面形状，确定以矩形柱或异形柱编码列项。③依附柱上的牛腿和升板的柱帽，并入柱身体积内计算。其中，升板建筑是指利用房屋自身网状排列的承重柱作为导杆，将就地叠层生产的大面积楼板由下而上逐层提升、就位固定的一种方法。升板的柱帽是指升板建筑中联结板与柱之间的构件。④混凝土柱上的钢牛腿按课题7金属结构工程中的零星钢构件编码列项。3.工程内容①构造柱按矩形柱项目编码列项。②薄壁柱也称为隐壁柱，指在框剪结构中，隐藏在墙体中的钢筋混凝土柱。单独的薄壁柱根据其截面形状，确定以矩形柱或异形柱编码列项。③依附柱上的牛腿和升板的柱帽，并入柱身体积内计算。其中，升板建筑是指利用房屋自身网状排列的承重柱作为导杆，将就地叠层生产的大面积楼板由下而上逐层提升、就位固定的一种方法。升板的柱帽是指升板建筑中联结板与柱之间的构件。④混凝土柱上的钢牛腿按课题7金属结构工程中的零星钢构件编码列项。例3-81)图3-21所示的虚线表示构造柱与墙连接时，砖墙砌筑为马牙槎，其立面形式如图3-22所示，这就使构造柱的断面尺寸发生了变化。2)构造柱的计算高度取全高，即层高。一字形S=(d1+0.06)×d2L形S=(d1×d2)+0.03×(d1+d2)十字形S=(d1×d2)+0.03×(d1+d2)×2T形S=(d1×d2)+0.03×d1+0.03×d2×2图3-21构造柱设置示意图ａ)转角处ｂ)T形接头处ｃ)十字形接头处3.工程内容图3-22构造柱计算尺寸示意图3.工程内容3.5.3现浇混凝土梁1.工程量计算2.项目特征3.工程内容1.工程量计算梁长的取值支撑在柱上的梁（主梁）：柱间净距支撑在主梁上（次梁）：主梁间净距支撑在砖墙或砌块墙：梁的实际长度梁高的取值梁高：指从梁底至现浇板底的高度实际高度（基础梁、预制板下的梁）2.项目特征描述梁底标高、梁截面、混凝土强度等级、混凝土拌合料要求。3.工程内容包含混凝土制作、运输、浇筑、振捣、养护。【例】某教学楼单层用房,现浇钢筋混凝土圈梁带过梁，尺寸如图4.11所示。门洞尺寸为1000mm×2700mm，共4个；窗洞尺寸为1500mm×1500...
