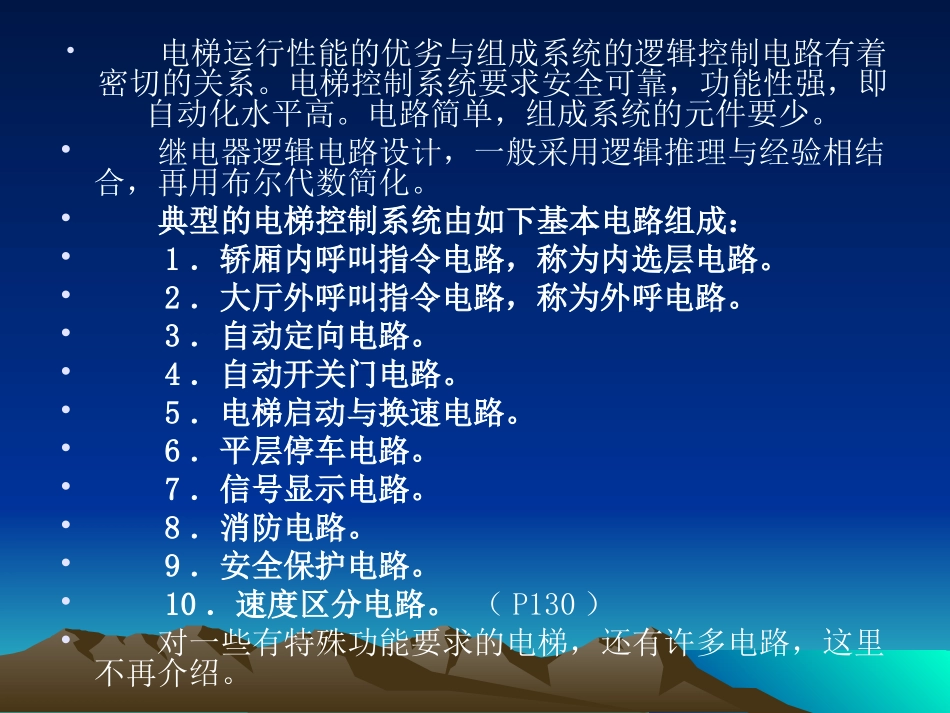

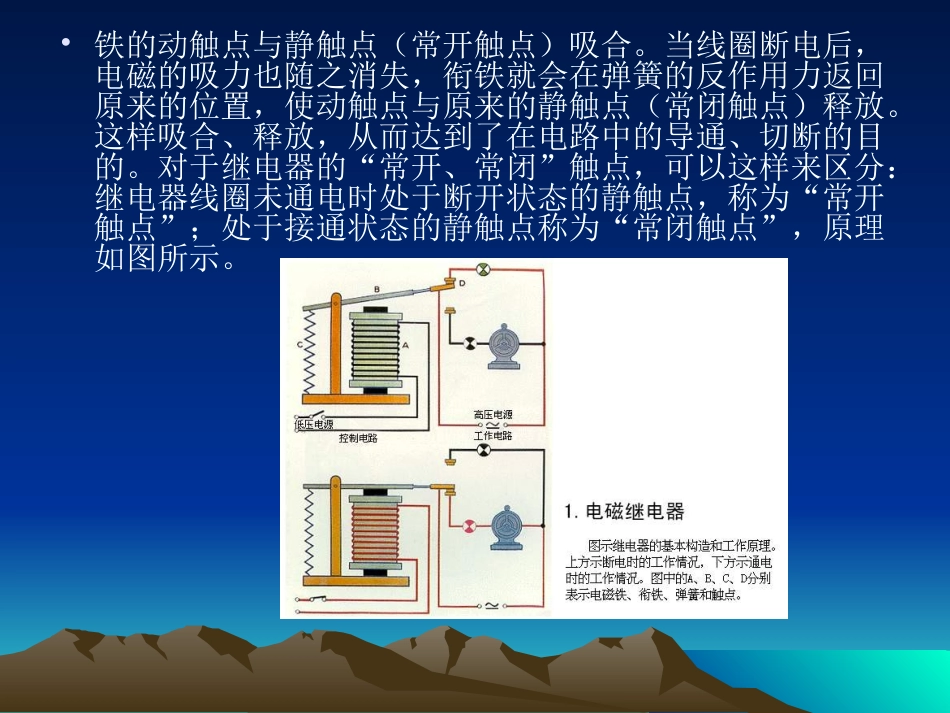

•第三章继电器逻辑控制电梯系统••在本章为使同学们了解继电器的逻辑控制系统，首先有必要了解什么是继电器和它的工作原理，才能掌握它在电梯各种电路中的作用。•电磁继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流。较低的电压去控制较大电流。较高的电压的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。•电磁继电器一般由电磁铁,衔铁,弹簧片，触点等组成的，其工作电路由低压控制电路和高压工作电路两部分构成。电磁继电器还可以实现远距离控制和自动化控制。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔•铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”，原理如图所示。•电梯运行性能的优劣与组成系统的逻辑控制电路有着密切的关系。电梯控制系统要求安全可靠，功能性强，即自动化水平高。电路简单，组成系统的元件要少。•继电器逻辑电路设计，一般采用逻辑推理与经验相结合，再用布尔代数简化。•典型的电梯控制系统由如下基本电路组成：•1．轿厢内呼叫指令电路，称为内选层电路。•2．大厅外呼叫指令电路，称为外呼电路。•3．自动定向电路。•4．自动开关门电路。•5．电梯启动与换速电路。•6．平层停车电路。•7．信号显示电路。•8．消防电路。•9．安全保护电路。•10．速度区分电路。（P130）•对一些有特殊功能要求的电梯，还有许多电路，这里不再介绍。•第一节呼叫指令的记忆与解除••一、轿厢内呼叫指令电路••当乘客进入轿厢后，首先按欲往的层楼按钮，如果按了5层的按钮，则该层信号灯燃亮，表示去5层的指令已登记并记忆。当电梯运行到5层时，电梯已停止运行，该信号被解除，信号灯熄灭，表示5层内选指令被释放，称为消号。•满足上述要求的方法很多，现介绍如下两种。•1．普通的轿内指令电路•例如电梯停在1楼，如图3—1所示，乘客进入轿厢欲往5层，并按了5层指令按钮5AC，由于5XC是常闭接点，则继电器5JAC得电吸合，并通过5JAC的常开接点自锁。信号灯5EC燃亮。•当电梯到达欲往层站后，由选层器控制的滑动触点碰开其常闭接点5XC，继电器5JAC失电释放。信号灯熄灭，称为消号。•图3-1a选层电路图3-1b信号电路•2．带有负载电阻的轿内指令电路•如图3—2所示，例如电梯停在2层，乘客进入轿厢按了5层指令按钮5AC，由于5JZ是常开接点，则继电器5JC线圈没有被短接，并经电阻5R得电吸合，通过自保接点5JC自锁。当电梯运行到5层时由于选层器控制的继电器5JZ吸合，在电梯停止运行时，停车继电器JTZ释放，5JC的线圈被短路，失电释放。5层的指令信号被解除。•图3—2选层电路••电路中，电源电压UD必须大于继电器的额定工作电压UJ。•电阻计算：•阻值：(欧姆)•式中：IJ——继电器JC的工作电流。•功率：(瓦)•以上两种电路都可以用作轿厢内选层指令电路，也可以用作大厅JJDIUURRRUWD2)(•外呼叫指令电路。对于指令解除信号5JZ，可以采用继电器，也可以采用不同形式的选层器滑动触点。•二、厅外呼叫指令电路••厅外呼叫指令有两个，即向上的呼叫与向下的呼叫。•上端站仅有一个向下的呼叫，下端站仅有一个向上的呼叫，中间层具有向上与向下的两个呼叫按钮。•利用普通的指令电路原理，组合成厅外呼叫指令电路，如图3—3所示。••1AS～3AS——向上呼叫指令按钮；•2AX～4AX——向下呼叫指令按钮；•2AY——直驶按钮；•1JSH～3JSH——向上呼叫指令继电器；•2JXH～4JXH——向下呼叫指令继电器；•JSX——向上运行方向继电器；•JXX——向下运行方向继电器；•XPS——选层器向上运行滑动触点；...
