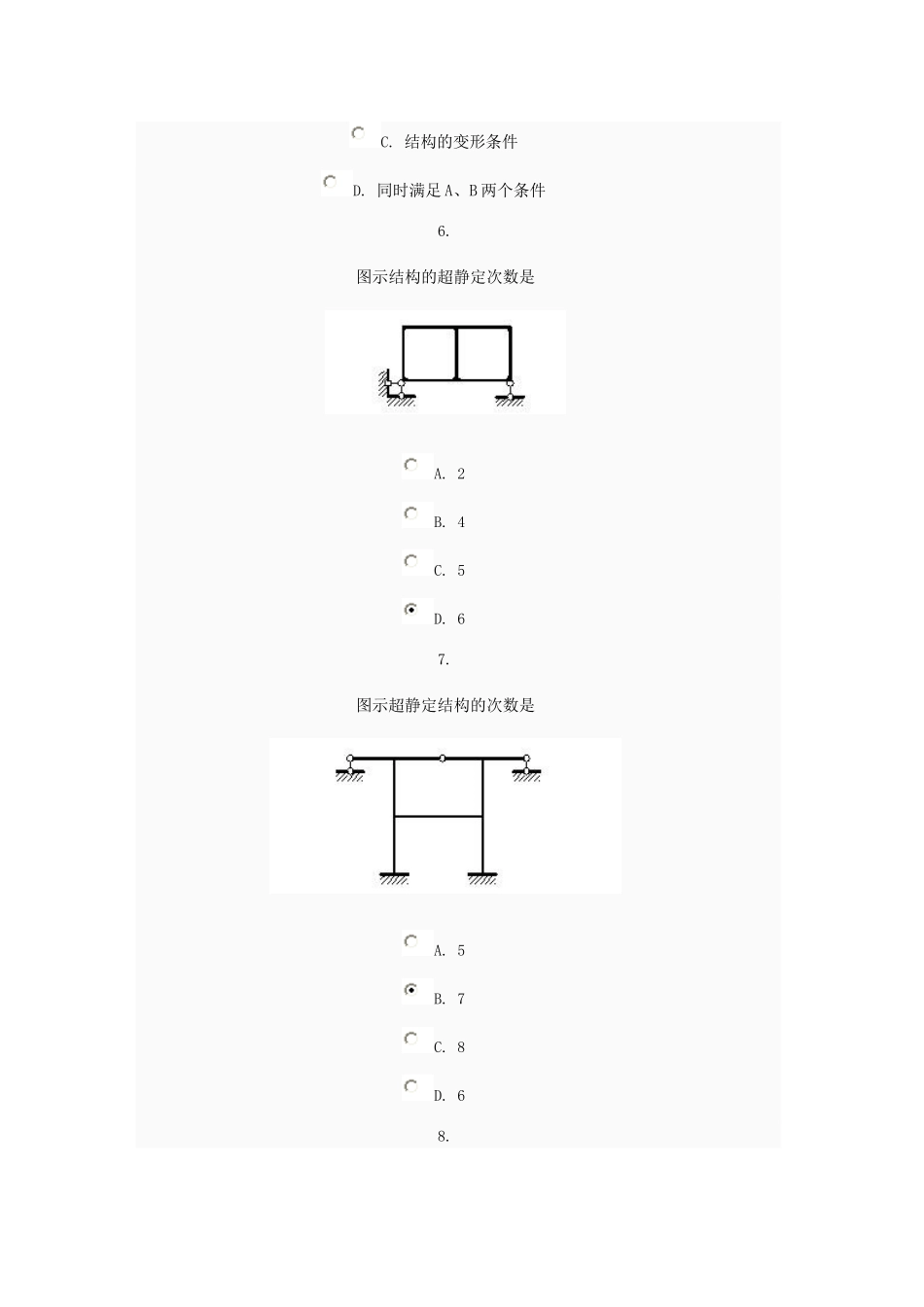

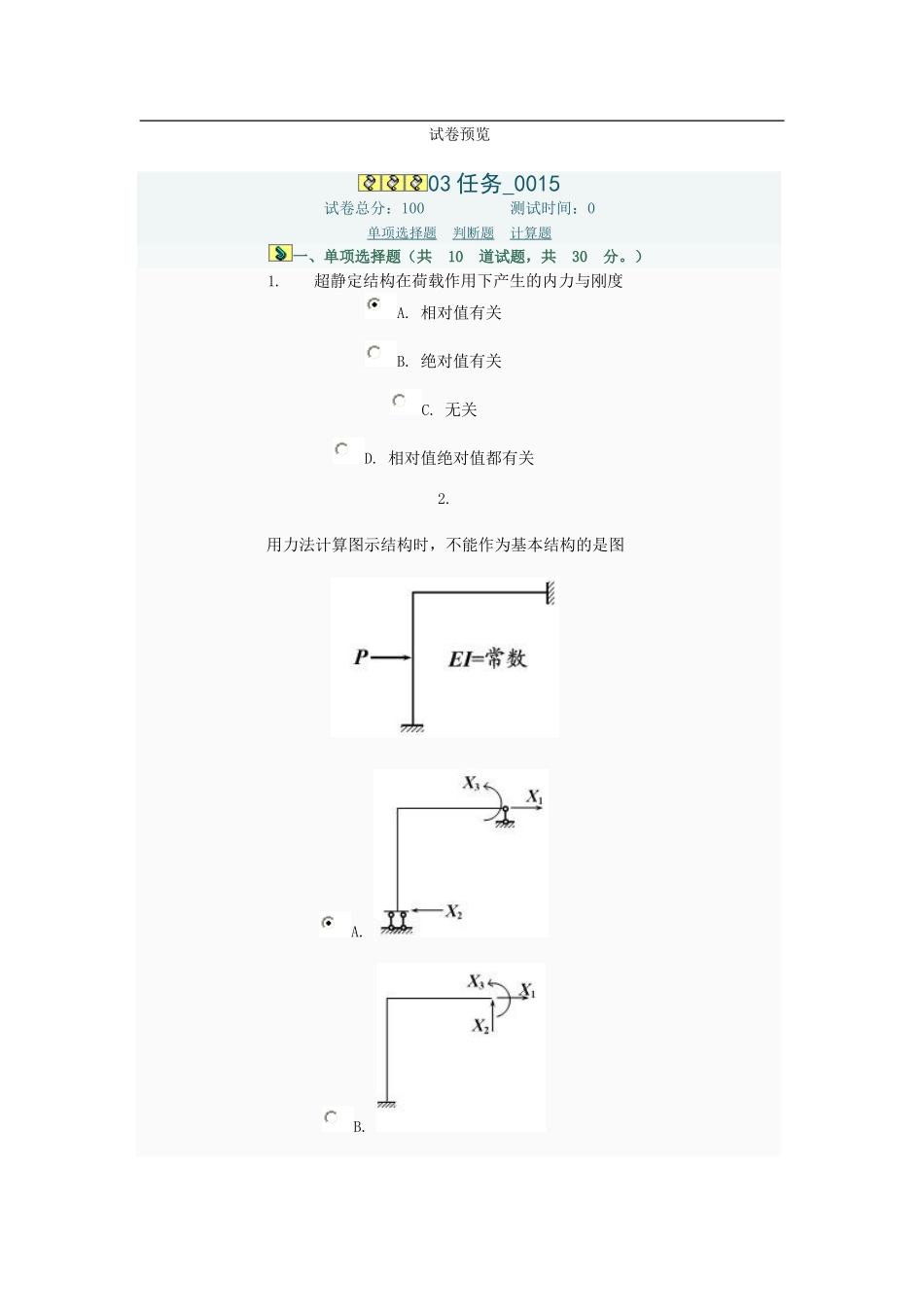

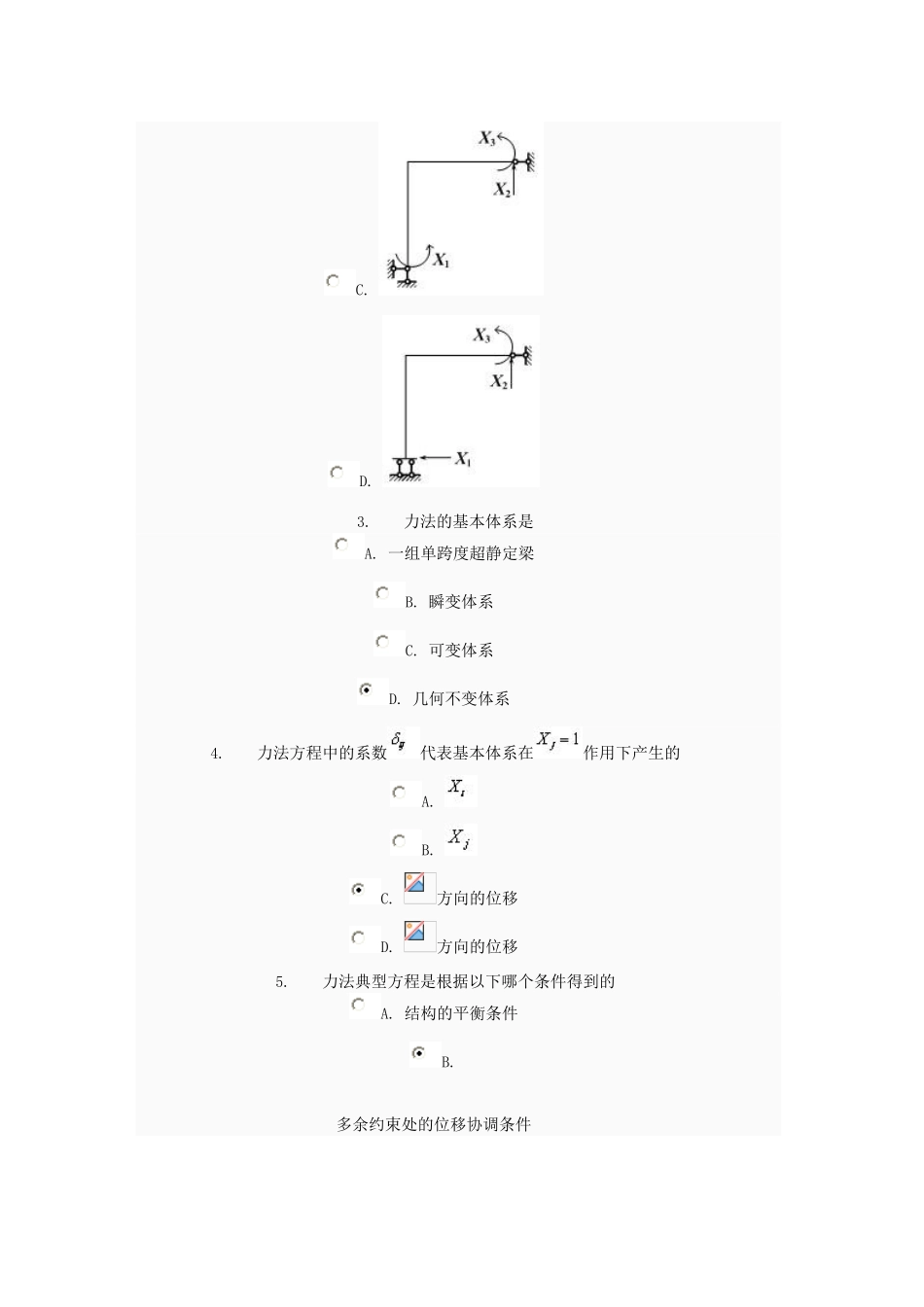

试卷预览03任务_0015试卷总分：100测试时间：0单项选择题判断题计算题一、单项选择题（共10道试题，共30分。）1.超静定结构在荷载作用下产生的内力与刚度A.相对值有关B.绝对值有关C.无关D.相对值绝对值都有关2.用力法计算图示结构时，不能作为基本结构的是图A.B.C.D.3.力法的基本体系是A.一组单跨度超静定梁B.瞬变体系C.可变体系D.几何不变体系4.力法方程中的系数代表基本体系在作用下产生的A.B.C.方向的位移D.方向的位移5.力法典型方程是根据以下哪个条件得到的A.结构的平衡条件B.多余约束处的位移协调条件C.结构的变形条件D.同时满足A、B两个条件6.图示结构的超静定次数是A.2B.4C.5D.67.图示超静定结构的次数是A.5B.7C.8D.68.下图所示对称结构的等代结构为A.B.C.D.9.关于下图所示对称结构，下列论述正确的是A.A点线位移为零B.AB杆无弯矩C.AB杆无剪力D.AB杆无轴力10.下图所示对称结构的等代结构为A.B.C.D.试卷预览03任务_0015试卷总分：100测试时间：0单项选择题判断题计算题二、判断题（共10道试题，共30分。）1.力法典型方程是根据平衡条件得到的。A.错误B.正确2.计算超静定结构的位移时，虚设力状态可以在力法的基本结构上设。A.错误B.正确3.温度改变在静定结构中不引起内力；温度改变在超静定结构中引起内力。A.错误B.正确4.超静定结构的内力状态与刚度有关。A.错误B.正确5.同一结构选不同的力法基本体系所得到的力法方程代表的位移条件不同。A.错误B.正确6.图示结构有两次超静定。A.错误B.正确7.图示两个单跨梁，同跨度同荷载。但横截面形状不同，故其内力也不相同。A.错误B.正确8.用力法计算超静定结构，选取的基本结构不同，则典型方程中的系数和自由项数值也不同。A.错误B.正确9.图示结构的超静定次数是n=3。A.错误B.正确10.超静定结构支座移动时，如果刚度增大一倍，内力也增大一倍，而位移不变。A.错误B.正确(1)D；(2)A;(3)B;(4)F;(5)C;(6)D;(7)E;(8)B用力法计算图示结构，作弯矩图。EI=常数。（15分）解：(1)选取基本体系（空1）（2分）ABCD(2)列力法方程(空2)（1分）AB(3)作图（空3）（2分）作图（空4）（2分）ABCDEFGHIJ(4)求系数和自由项由图乘法计算11、1P（空5）（2分）ABCDEF（空6）（2分）ABCDEF解方程可得（空7）（2分）ABCDEFG(5)由叠加原理作图（空8）（2分）ABCD(2)(1)B;(2)C;(3)A力法解图示结构，并作弯矩图。杆件EI为常数。（15分）解：(1)利用对称性结构取半边结构如图（空1）所示。（5分）ABCD(2)作出一半刚架弯矩图如图（空2）所示。（5分）ABCD(3)作整个刚架弯矩图如图（空3）所示。（5分）ABCD(1)A;(2)F;(3)D;(4)B;(5)A;(6)B用力法计算图示结构，作弯矩图。。（10分）解(1)选取基本体系（A）(2)列力法方程(A)(3)作图（空1）（2分）作图（空2）（2分）(单位：)(单位：)AB(单位：)(单位：)(单位：)CDE(单位：)F(4)求系数和自由项由图乘法计算11、1P（空3）（2分）ABCD（空4）（2分）ABCD解方程可得（空5）（1分）ABCD(5)由叠加原理作图（空6）（1分）(单位：)(单位：)AB(单位：)(单位：)CD
