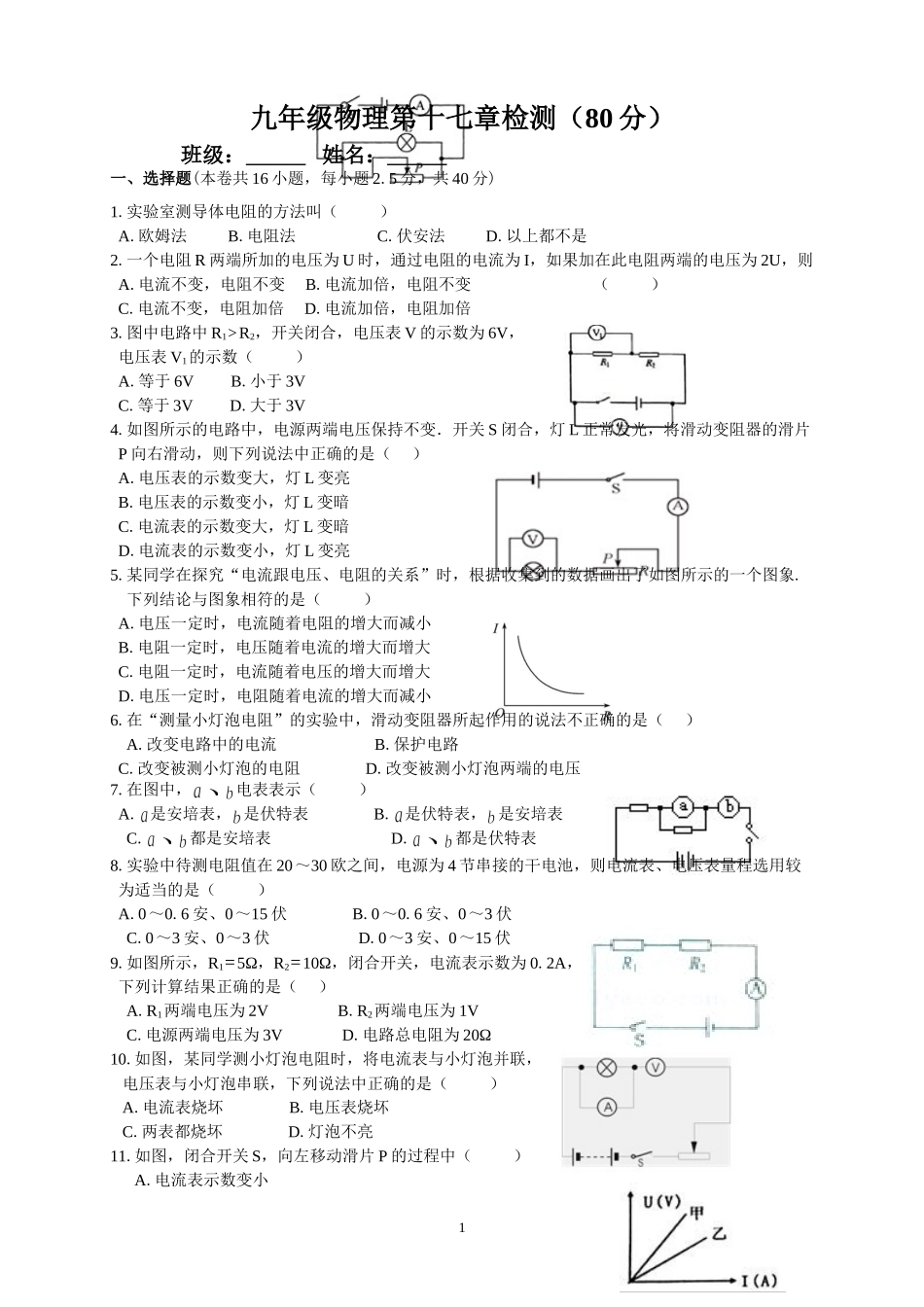

1九年级物理第十七章检测（80分）班级：姓名：一、选择题(本卷共16小题，每小题2.5分，共40分)1.实验室测导体电阻的方法叫（）A.欧姆法B.电阻法C.伏安法D.以上都不是2.一个电阻R两端所加的电压为U时，通过电阻的电流为I，如果加在此电阻两端的电压为2U，则A.电流不变，电阻不变B.电流加倍，电阻不变（）C.电流不变，电阻加倍D.电流加倍，电阻加倍3.图中电路中R1>R2，开关闭合，电压表V的示数为6V，电压表V1的示数（）A.等于6VB.小于3VC.等于3VD.大于3V4.如图所示的电路中，电源两端电压保持不变．开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A.电压表的示数变大，灯L变亮B.电压表的示数变小，灯L变暗C.电流表的示数变大，灯L变暗D.电流表的示数变小，灯L变亮5.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象.下列结论与图象相符的是（）A.电压一定时，电流随着电阻的增大而减小B.电阻一定时，电压随着电流的增大而增大C.电阻一定时，电流随着电压的增大而增大D.电压一定时，电阻随着电流的增大而减小6.在“测量小灯泡电阻”的实验中，滑动变阻器所起作用的说法不正确的是（）A.改变电路中的电流B.保护电路C.改变被测小灯泡的电阻D.改变被测小灯泡两端的电压7.在图中，电表表示（）A.是安培表，是伏特表B.是伏特表，是安培表C.都是安培表D.都是伏特表8.实验中待测电阻值在20～30欧之间，电源为4节串接的干电池，则电流表、电压表量程选用较为适当的是（）A.0～0.6安、0～15伏B.0～0.6安、0～3伏C.0～3安、0～3伏D.0～3安、0～15伏9.如图所示，R1=5Ω，R2=10Ω，闭合开关，电流表示数为0.2A，下列计算结果正确的是（）A.R1两端电压为2VB.R2两端电压为1VC.电源两端电压为3VD.电路总电阻为20Ω10.如图，某同学测小灯泡电阻时，将电流表与小灯泡并联，电压表与小灯泡串联，下列说法中正确的是（）A.电流表烧坏B.电压表烧坏C.两表都烧坏D.灯泡不亮11.如图，闭合开关S，向左移动滑片P的过程中（）A.电流表示数变小2B.电流表示数变大C.灯变亮D.灯变暗12.如图所示为电流与电压的关系图像，由此可以判断（）A.R甲＝R乙B.R甲＜R乙C.R甲＞R乙D.无法比较13.小刚用如图所示电路探究“一段电路中电流跟电阻的关系”．在此实验过程中，当A、B两点的电阻由10Ω更换为5Ω后，为了探究上述问题，他应该采取的唯一操作是（）A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数14.如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数．若断开开关S2，则（）A.电流表和电压表的示数都变小B.电流表的示数变小，电压表的示数变大C.电流表的示数变大，电压表的示数变小D.电流表和电压表的示数都变大15.风速表由电压表改装而成，R为定值电阻，探头A和金属杆与滑动变阻器的滑片P相连，当风吹过探头时，由于探头上、下表面空气流速不同，探头将带动滑片P上、下移动．当风速变大时（）A.探头A向下运动，电压表示数变小B.探头A向上运动，电压表示数变小C.探头A向下运动，电压表示数变大D.探头A向上运动，电压表示数变大16.如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0，设计了下面四个测量未知电阻RX阻值的电路，其中不可行的是（）二、填空题(本大题共4小题，每空1分，共8分)17.如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片向左移动时，电流表的示数，电压表示数与电流表示数之比．(两空均选填“变大”、“变小”或“不变”)18.一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应联一个Ω的电阻．19.如图甲所示电路中，电压表V1和V2的示数之比为1:3，则定值电阻R1:R2=；若将电阻R1、R2改接为如图乙所示的电路，则电流表A1、A2的示数之比为．320.两个导体的电阻R1和R2，串联接到6V的电源上，电流是0.24A，并联接到该电源上时，总电流是1A，已知R1>R2，则两个导体的电阻是R1=Ω，R2=Ω．三、作图题(本大题共2小题，共6分)21.在左图中的...
