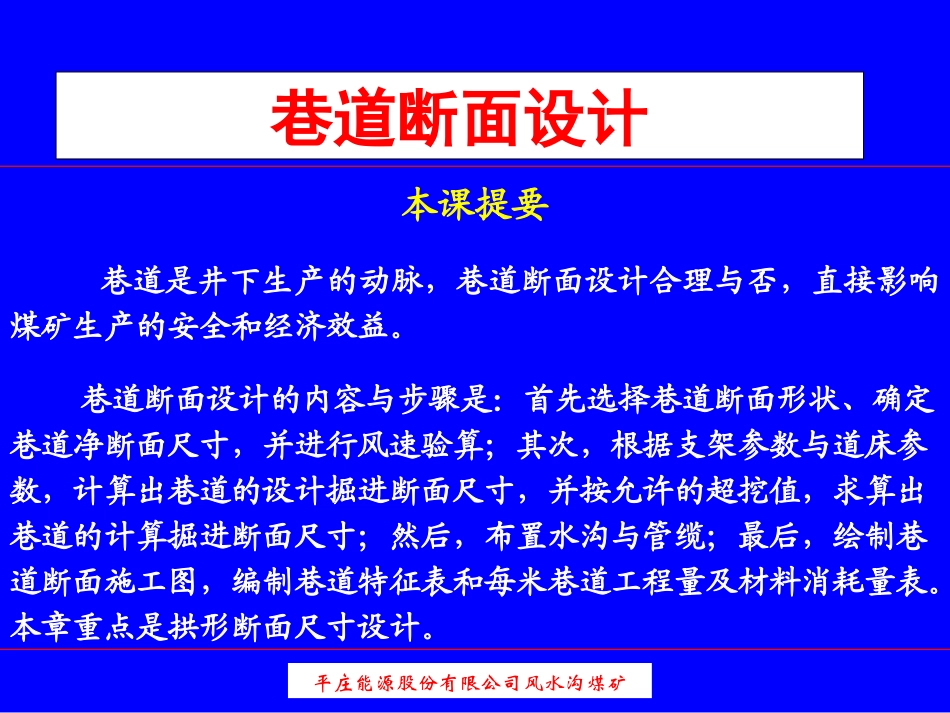

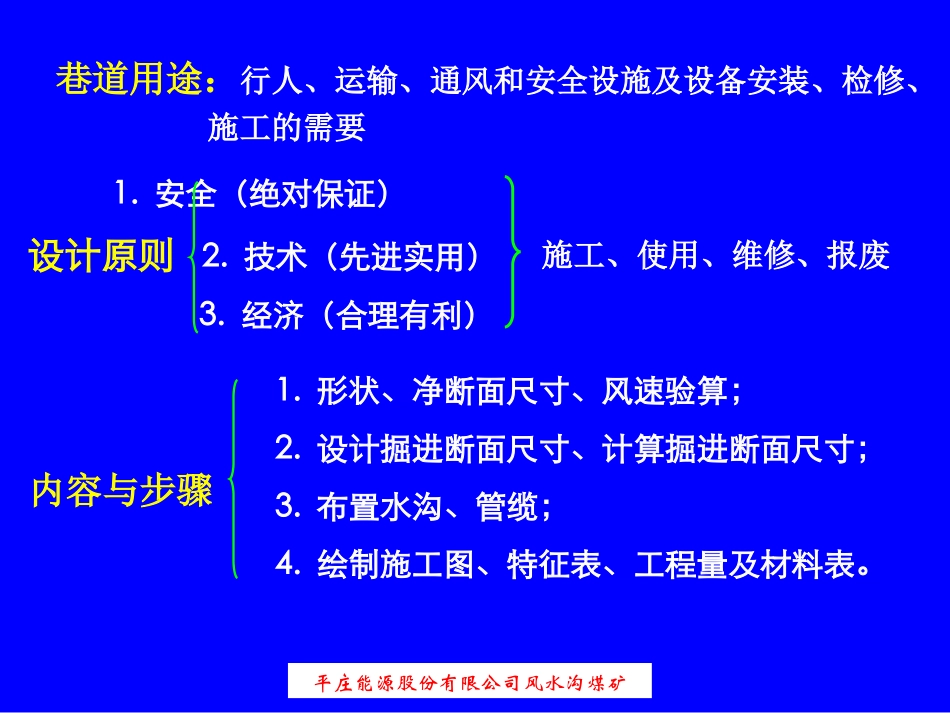

平庄能源股份有限公司风水沟煤矿侯敬民风水沟煤矿总工程师办公室：0476－3347014（办）hjm3347293@tom.com平庄能源股份有限公司风水沟煤矿巷道断面设计本课提要巷道是井下生产的动脉，巷道断面设计合理与否，直接影响煤矿生产的安全和经济效益。巷道断面设计的内容与步骤是：首先选择巷道断面形状、确定巷道净断面尺寸，并进行风速验算；其次，根据支架参数与道床参数，计算出巷道的设计掘进断面尺寸，并按允许的超挖值，求算出巷道的计算掘进断面尺寸；然后，布置水沟与管缆；最后，绘制巷道断面施工图，编制巷道特征表和每米巷道工程量及材料消耗量表。本章重点是拱形断面尺寸设计。平庄能源股份有限公司风水沟煤矿1.安全（绝对保证）设计原则2.技术（先进实用）3.经济（合理有利）内容与步骤1.形状、净断面尺寸、风速验算；2.设计掘进断面尺寸、计算掘进断面尺寸；3.布置水沟、管缆；4.绘制施工图、特征表、工程量及材料表。巷道用途：行人、运输、通风和安全设施及设备安装、检修、施工、使用、维修、报废施工的需要平庄能源股份有限公司风水沟煤矿一.常用的断面形状折线形：矩形、梯形和不规则形曲线形：拱形、圆形、马蹄形及椭圆形第一节巷道的断面形状平庄能源股份有限公司风水沟煤矿⑴位置及围岩性质（地压的大小和方向及围岩强度）⑵用途及服务年限（支护的形式——支护成本）⑶支护材料和支护方式⑷掘进的方式和设备岩石巷道－锚喷支护－拱形断面煤层巷道－锚、带、网支护或金属支架－梯形断面二.断面的选择平庄能源股份有限公司风水沟煤矿第二节巷道断面尺寸的确定壹.梯形巷道净断面尺寸平庄能源股份有限公司风水沟煤矿1.净宽度的确定净宽度的含义：B＝a+2A1+t+c≥2.0m①a>0.3m，安设输送机时a>0.5m；②A1—表3－1；③c≥0.8m（道碴面起1.6m高度）在人车停靠点c≥1.0m；④t≥0.2m，采区装载点≥0.7m，在摘挂钩点≥1.0m；表3－2《煤矿安全规程》第二十二条新建矿井、生产矿井新掘运输巷的一侧，从巷道道渣面起1.6m的高度内，必须留有宽0.8m（综合机械化采煤矿井为1.0m）以上的人行道，管道吊挂高度不得低于1.8m；巷道另一侧的宽度不得小于0.3m（综合机械化采煤矿井为0.5m）。巷道内安设输送机时，输送机与巷帮支护的距离不得小于0.5m；输送机机头和机尾处与巷帮支护的距离应满足设备检查和维修的需要，并不得小于0.7m。巷道内移动变电站或平板车上综采设备的最突出部分，与巷帮支护的距离不得小于0.3m。平庄能源股份有限公司风水沟煤矿平庄能源股份有限公司风水沟煤矿2.净高度的确定净高度：道碴面起至拱顶内沿或锚杆终端的垂直高度。《煤炭安全规程》第二十一条巷道净断面必须满足行人、运输、通风和安全设施及设备安装、检修、施工的需要，并符合下列要求：（一）主要运输巷和主要风巷的净高，自轨面起不得低于2m。架线电机车运输巷的净高必须符合本规程第三百五十六条和第三百五十七条的有关要求。（二）采区（包括盘区，以下各条同）内的上山、下山和平巷的净高不得低于2m，薄煤层内的不得低于1.8m。第三百五十六条自轨面算起，电机车架空线的悬挂高度应符合下列要求：（一）在行人的巷道内、车场内以及人行道与运输巷道交叉的地方不小于2.0m；在不行人的巷道内不小于1.9m。（二）在井底车场内，从井底到乘车场不小于2.2m。（三）在地面或工业场地内，不与其他道路交叉的地方不小于2.2m。第三百五十七条电机车架空线与巷道顶或棚梁之间的距离不得小于0.2m。平庄能源股份有限公司风水沟煤矿3.巷道净断面面积表3－10（圆弧拱）P65S＝（B1+B2）H/2《煤炭工业矿建设计规范》第3.3.4条采区巷道断面尺寸，应根据回采和掘进工作面的装备。运输、通风、行人、管线安装及采后断面压缩率复用要求等确定。综合机械化工作面胶带输送机顺槽巷道净断面不宜小于12m2，回风顺槽净断面不宜小于10m2，输送机上、下山的净断面不宜小于12m2，运料、通风和行人上、下山的净断面，不宜小于10m2。平庄能源股份有限公司风水沟煤矿4.风速验算－《煤矿安全规程》规定必要性：风速大——扬起煤尘、身心健康、工作效率、煤尘爆炸。smVSQVm/6《煤炭工业设计规范》巷道风速若选用国家现行标准...
