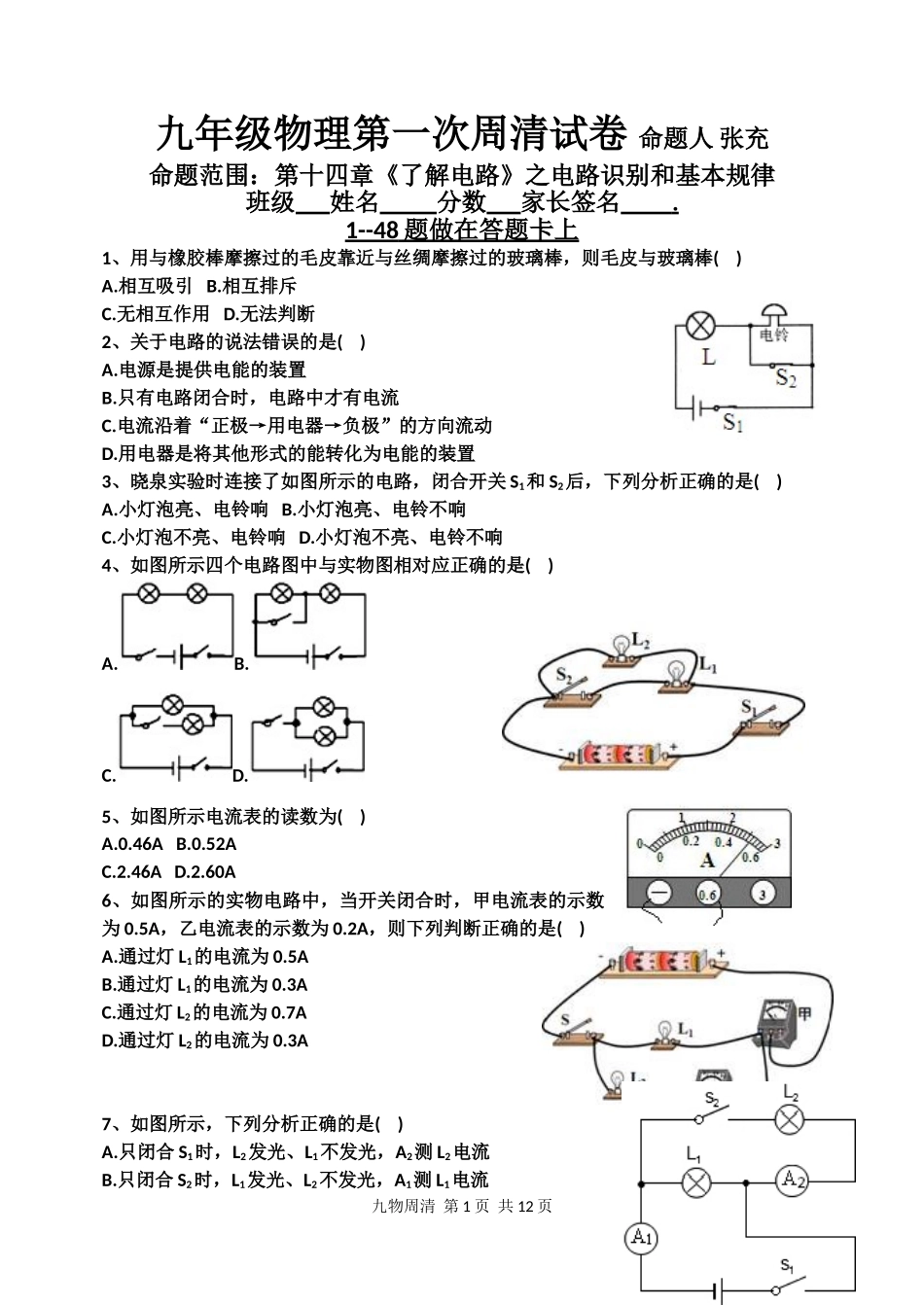

九年级物理第一次周清试卷命题人张充命题范围：第十四章《了解电路》之电路识别和基本规律班级姓名分数家长签名.1--48题做在答题卡上1、用与橡胶棒摩擦过的毛皮靠近与丝绸摩擦过的玻璃棒，则毛皮与玻璃棒()A.相互吸引B.相互排斥C.无相互作用D.无法判断2、关于电路的说法错误的是()A.电源是提供电能的装置B.只有电路闭合时，电路中才有电流C.电流沿着“正极→用电器→负极”的方向流动D.用电器是将其他形式的能转化为电能的装置3、晓泉实验时连接了如图所示的电路，闭合开关S1和S2后，下列分析正确的是()A.小灯泡亮、电铃响B.小灯泡亮、电铃不响C.小灯泡不亮、电铃响D.小灯泡不亮、电铃不响4、如图所示四个电路图中与实物图相对应正确的是()A.B.C.D.5、如图所示电流表的读数为()A.0.46AB.0.52AC.2.46AD.2.60A6、如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判断正确的是()A.通过灯L1的电流为0.5AB.通过灯L1的电流为0.3AC.通过灯L2的电流为0.7AD.通过灯L2的电流为0.3A7、如图所示，下列分析正确的是()A.只闭合S1时，L2发光、L1不发光，A2测L2电流B.只闭合S2时，L1发光、L2不发光，A1测L1电流九物周清第1页共12页C.闭合S1、S2时，L1、L2并联，A2测L2电流D.闭合S1、S2时，L1、L2串联，A1、A2示数相等8、用丝绸摩擦过的玻璃棒接触验电器A的金属球，验电器A的两片金属箔片张开（如图甲所示）；在用带有绝缘柄的金属棒把验电器A、B两金属球连接起来（如图乙所示）。下列说法正确的是()A.图甲中验电器A带正电，B带负电B.图乙中验电器A带正电，B带负电C.连接的瞬间，金属棒中电子的定向移动方向是由A到BD.连接的瞬间，金属棒中电流的方向由A到B9、在图甲所示的电路中A1的示数为1.2A，A2的示数如图乙所示。列判断正确的是()A.通过L1的电流为0.7AB.通过L1的电流为1.2AC.通过L2的电流为1.2AD.通过L2的电流为2.5A10、甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是()A.甲、乙两球一定带异种电荷B.甲、乙两球一定带同种电荷C.乙、丙两球一定带异种电荷D.乙、丙两球一定带同种电荷11、如图所示，如果要使灯A与B并联，则应该()A.闭合S2断开S1、S3B.闭合S1、S2、S3C.闭合S1、S3断开S2D.闭合S2、S3断开S112、如图所示，当闭合开关S，灯泡L1、L2都不亮。用一个电流表接触a、b两点时，两灯都不亮，电流表无示数；九物周清第2页共12页接触b、c两点时，两灯仍不亮，电流表无示数；接触c、d两点时，两灯灯亮，电流表有示数，则电路故障是()A.开关S断路B.灯L2短路C.灯L2断路D.灯L1断路13、某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上，红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。则下列电路符合要求的是()A.B.C.D.14.如图所示电路中，若使灯泡L1与L2并联，图中的电表分别是()A.①是电压表，②是电压表，③是电流表B.①是电压表，②是电流表，③是电压表C.①是电流表，②是电压表，③是电流表D.①是电流表，②是电流表，③是电压表15、如图所示的电路，电源电压恒定不变，同时闭合开关S1和开关S2时，两灯都发光，则当断开开关S2时()A.电压表V示数变小，电流表A1示数变小B.电压表V示数变大，灯L2亮度增强C.电压表V示数不变，电流表A2示数也不变D.电压表V示数不变，电流表A1示数变大16、在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为上图（b）所示，则九物周清第3页共12页电灯L1和L2两端的电压分别为()A.7.2V，1.8VB.9V，1.8VC.1.8V，7.2VD.9V，7.2V17、如图所示的电路中，下列说法错误的是()A.只闭合开关S2，灯L1和L2串联，电流表测量的是串联电路的电流B.只闭合开关S1和S3，灯L1和L2并联，电流表测量的是并联电路干路的电流C.只闭合开关S1和S2，灯L1和L2并联，电流表测量的是灯L2电流D.闭合开关S1、S2和S3，电流表和电源都可能被烧坏18、如图所示电路，开关闭合时观察到：L1和L2两灯均不亮，电流表无示数，电压表有示数，其原因可能是()A.L1断路B.L2断路C.电流表断路D.电流表短路19、在如图所示的电路中，闭合开关后，只有一盏灯亮，且电路中只有一处故...
