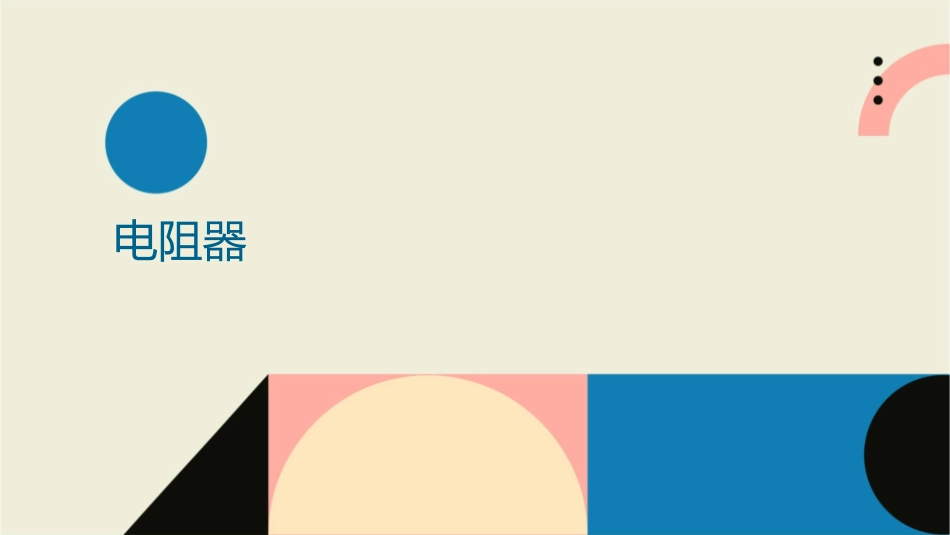

常用电气元件的认识资料课件电阻器电阻器的种类及特点010203固定电阻器可变电阻器敏感电阻器具有固定阻值，应用广泛，分为碳膜、金属膜、线绕等类型。阻值可在一定范围内调整，用于需要调整阻值的情况。对温度、光照、压力等物理量敏感，可作为传感器使用。电阻器的参数及选用01020304阻值功率精度温度系数电阻器的阻值大小，用欧姆（Ω）表示。电阻器所能承受的功率，用瓦特（W）表示。选择时要考虑其功率是否符合应用需求。电阻器的阻值精度等级，用百分比表示。精度等级越高，价格也越高。电阻值随温度变化的系数，用ppm/℃表示。选择时要考虑其温度系数是否符合应用需求。电阻器的应用及注意事项串联和并联限流和分压电阻器可以串联或并联使用，以满足电路电阻器可用于限流和分压，以控制电流和电压的大小。的需求。匹配和负载注意事项电阻器可用于匹配和负载，以提高电路的性能和稳定性。使用电阻器时要注意其工作电压、电流、功率等参数是否符合应用需求，以及是否需要采取散热措施等。电容器电容器的种类及特点固定电容器陶瓷电容器铝电解电容器电容器的种类及特点钽电解电容器薄膜电容器可变电容器电容器的种类及特点单联、双联可变电容器多联可变电容器电容器的参数及选用容量（Capacitance）：表示电容器储存电荷的能力。耐压（Voltage）：表示电容器所能承受的最大电压。温度系数（TemperatureCoefficient）：表示电容器电容值随温度变化的比率。电容器的参数及选用损耗（Loss）：表示电容器在电路中消耗的能量。绝缘电阻（InsulationResistance）：表示电容器两极之间的电阻值。选用电容器时需要考虑以下因素电容器的参数及选用工作频率损耗电容器具有“阻高频、通低频”的特性，需要根据电路的工作频率选择合适的电容器。在电源滤波等电路中，需要选择损耗小的电容器以减少能量损失。温度系数绝缘电阻对于一些需要精密测量的电路，需要选择温度系数小的电容器以保证测量精度。在高压电路中，需要选择绝缘电阻高的电容器以减少漏电流。电容器的应用及注意事项耦合滤波定时利用电容器隔直通交的特性，用于信号耦合、旁路、去耦等。在电源电路中，利用电容器充放电的特性进行滤波。利用电容器充放电的特性进行定时控制。电容器的应用及注意事项•谐振：与电感器一起构成谐振电路，用于频率控制和选频。电容器的应用及注意事项注意事项电容器不是线性元件，不能进行线性放大或振荡。在高频电路中，应选择合适的电容器以避免产生自激振荡。电感器电感器的种类及特点固定电感器可调电感器具有固定电感值，适用于多种电路应用。电感值可调，适用于需要调整电感值的电路。功率电感器铁氧体电感器具有较大的额定电流和功率，适用于电源滤波和扼流圈等应用。具有高频率特性，适用于高频电路。电感器的参数及选用电感值：电感器的核心参数，通常以亨为单位表示。在选用电感器时，需要考虑电路的需求，如电流、电感值、频率响应等因素，以及电感器的额定值和尺寸等参数。额定电流：电感器所能承受的最大直流电流，单位通常为安培。频率响应：电感器在特定频率范围内的性能表现。品质因数：衡量电感器性能的一个重要参数，通常以Q表示。电感器的应用及注意事项扼流圈在音频或视频电路中，扼流圈可以用于抑制交流电源干扰。电源滤波在电源电路中，电感器可以用于抑制电源噪声。振荡电路在振荡电路中，电感器可以与电容配合使用，产生振荡信号。电感器的应用及注意事项01020304使用电感器时需要注意以下事避免在电感器上施加过大的电压或电流，以免造成过热或损坏。在连接或断开电感器时，需要注意电路的状态，以免造成瞬时电流过大或产生振荡。电感器在使用过程中会产生磁场，需要注意磁场对周围电路的影响。项二极管二极管的种类及特点硅材料二极管锗材料二极管肖特基二极管耐高温、耐压高、正向导通压降大。耐高温能力低、正向导通压降小。反向恢复时间短、开关速度快、正向导通压降小。整流二极管稳压二极管快恢复二极管整流作用，将交流电转换为直流电。反向击穿电压固定。反向恢复时间短、开关速度快。二极管的参数及选用额定电压：二极管长期运行的最大电压。反向漏电流：二极...
