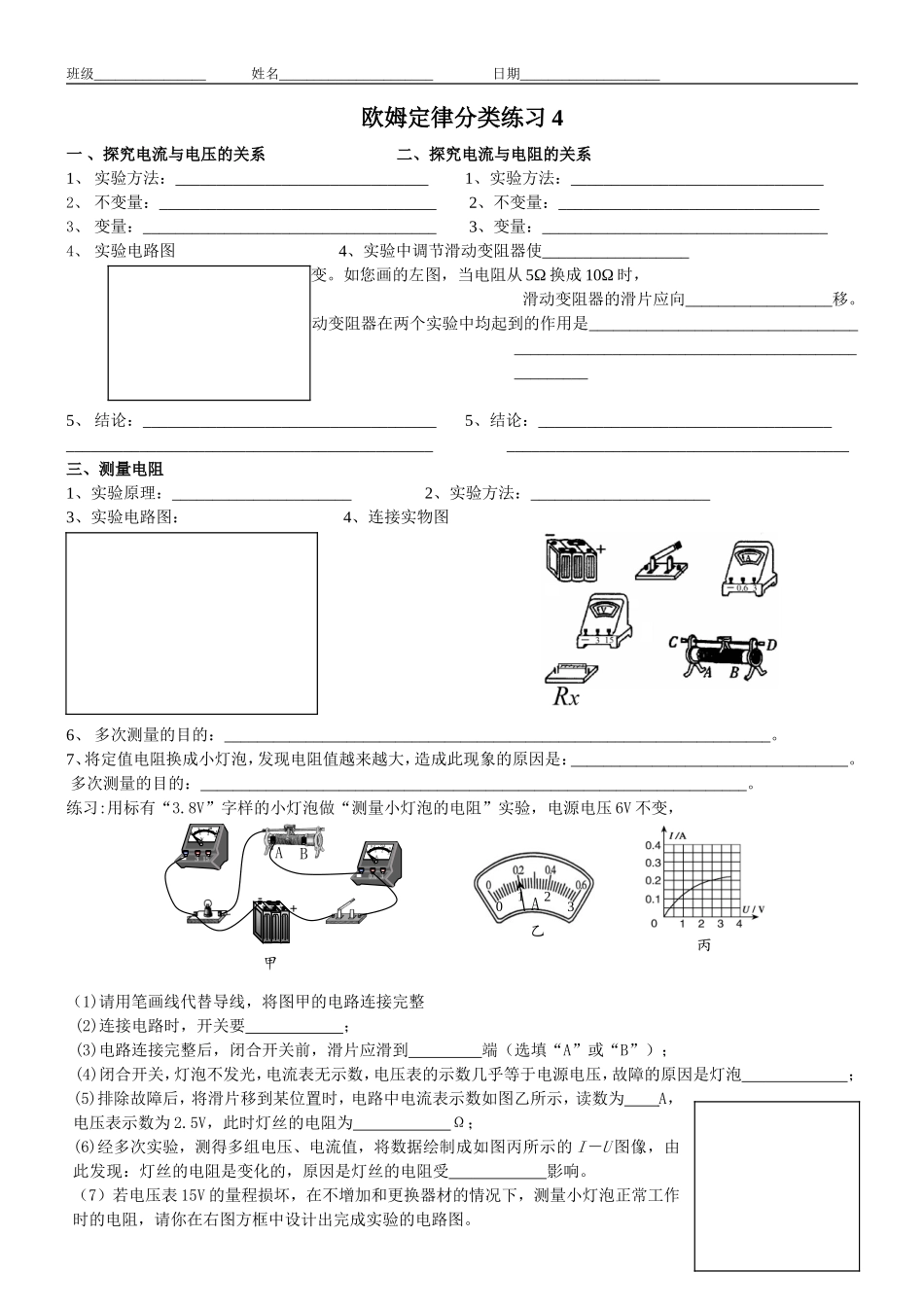

丙班级________________姓名______________________日期____________________欧姆定律分类练习4一、探究电流与电压的关系二、探究电流与电阻的关系1、实验方法：_______________________________1、实验方法：_______________________________2、不变量：__________________________________2、不变量：________________________________3、变量：____________________________________3、变量：___________________________________4、实验电路图4、实验中调节滑动变阻器使__________________不变。如您画的左图，当电阻从5Ω换成10Ω时，滑动变阻器的滑片应向__________________移。滑动变阻器在两个实验中均起到的作用是____________________________________________________________________________________5、结论：____________________________________5、结论：___________________________________________________________________________________________________________________________三、测量电阻1、实验原理：______________________2、实验方法：______________________3、实验电路图：4、连接实物图6、多次测量的目的：___________________________________________________________________。7、将定值电阻换成小灯泡，发现电阻值越来越大，造成此现象的原因是：__________________________________。多次测量的目的：___________________________________________________________________。练习:用标有“3.8V”字样的小灯泡做“测量小灯泡的电阻”实验，电源电压6V不变，（1)请用笔画线代替导线，将图甲的电路连接完整(2)连接电路时，开关要；(3)电路连接完整后，闭合开关前，滑片应滑到端（选填“A”或“B”）；(4)闭合开关，灯泡不发光，电流表无示数，电压表的示数几乎等于电源电压，故障的原因是灯泡；(5)排除故障后，将滑片移到某位置时，电路中电流表示数如图乙所示，读数为A，电压表示数为2.5V，此时灯丝的电阻为Ω；(6)经多次实验，测得多组电压、电流值，将数据绘制成如图丙所示的I－U图像，由此发现：灯丝的电阻是变化的，原因是灯丝的电阻受影响。（7）若电压表15V的量程损坏，在不增加和更换器材的情况下，测量小灯泡正常工作时的电阻，请你在右图方框中设计出完成实验的电路图。甲A012300.20.40.6V0123051015+-BA0123A乙
