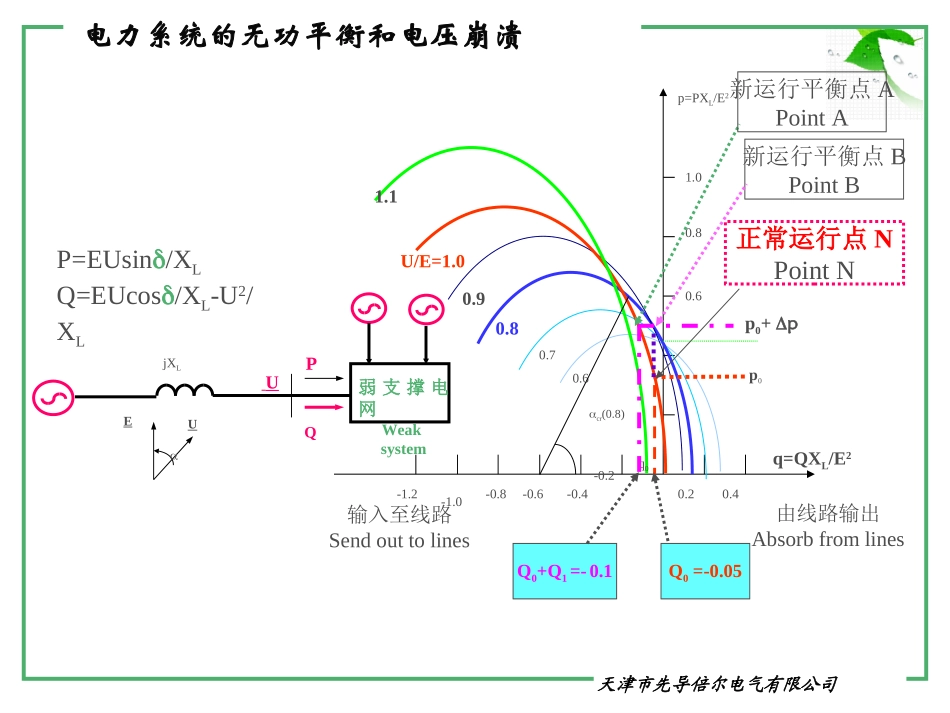

24/12/25XDVAR系列新型电网与负荷补偿装置（SSVC）天津先导倍尔电气有限公司清华大学电机系柔性交流输配电系统研究所天津市先导倍尔电气有限公司主要内容电网电压稳定与用户侧电能质量问题1SVC与SSVC2SSVC国内外应用情况3XDAVR系列SSVC4天津市先导倍尔电气有限公司电力系统的无功平衡和电压崩溃弱支撑电网WeaksystemPQjXLUEUP=EUsin/XLQ=EUcos/XL-U2/XL-1.2-1.0-0.8-0.6-0.4-0.20.20.40.60.81.00.60.70.80.9U/E=1.01.1p0p0+pq0cr(0.8)输入至线路Sendouttolines由线路输出Absorbfromlinesp=PXL/E2q=QXL/E2Q0=-0.05Q0+Q1=-0.1正常运行点NPointN新运行平衡点APointA新运行平衡点BPointB天津市先导倍尔电气有限公司暂态电压稳定的主要诱因严重故障潮流大量转移故障冲击造成低压HVDC双极闭锁及相关事故受端主力机组失磁负荷突增特别是空调负荷的迅速大量增加功角稳定问题与电压稳定问题常常互为诱因天津市先导倍尔电气有限公司中国电力系统面临新的安全稳定考验经济发展快带来的今后若干年用电持续紧张局面长距离西电东输，交直流混合联网带来新的稳定问题全国联网带来新的稳定问题电力市场化带来新的安全风险外购电源比例加大，负荷成分发生变化，中心负荷区动态无功支撑普遍不足天津市先导倍尔电气有限公司京沪穗等大负荷中心电网特点抗暂态电压稳定的条件不断恶化1)由于资源与环境等因素的限制，远方区外供电比例加大，负荷区内缺乏足够的动态电压支撑和动态无功储备。葛沪直流1200MW，长期预测3000-3500万千瓦，装机限制1500万千瓦-2000万千瓦。2)空调比例增加，负荷变化随机性加大，负荷事故时的调节特性变坏。3)手动投切的补偿电容比例过大，恶化严重故障时的电压支撑能力。4)电力电子技术的广泛应用，很多负荷对电压的灵敏度降低，不利于电压的恢复。220kV电网分区运行，加剧了区间动态无功储备不平衡由于环保等因素的制约，有动态电压调节能力的发电厂和调相机不允许建在城区。广东：接收西电约10000MW，其中3/4以上通过HVDC输送，而目前HVDC双级闭锁机率远大于交流线的三相短路！动态无功补偿是解决暂态电压失稳的有效措施。天津市先导倍尔电气有限公司用户侧供电可靠性与电能质量问题的提出现代社会用电设备对供电的靠性、电能质量的要求越来越高；供电质量恶化造成产品质量的下降，带来重大经济损失；供电可靠性和电能质量问题包括供电中断(outage)电压降落(voltagesag)闪变（flicker）脉冲（impulse）暂态升高（swell）谐波（harmonic）不平衡（unbalance）供电可靠性和电能质量问题天津市先导倍尔电气有限公司天津市先导倍尔电气有限公司动态无功补偿的作用11故障或突增负荷时，动态地提供电压支撑，确保母线电压的稳定性，提高电力系统暂态电压稳定水平，减少低压释放负荷数量22动态地维持输电线路端电压，提高输电线路稳态传输功率极限（每kvar的输出约能提高0.5—0.7kw的暂态稳定极限值）33抑制系统过电压，改善系统电压稳定性44阻尼电力系统功率振荡55在负荷侧，抑制电压闪变、补偿负荷不平衡、提高功率因数、改善电能质量天津市先导倍尔电气电子有限公司10无功补偿的节能意义ILQILPILULR+jX公共供电点负荷UL减少系统中的无功电流分量的损耗天津市先导倍尔电气有限公司我国电网网络损耗目前，我国的输电网络的网损在7.8~7.9，其中无功电流引起的网损在3%左右发达国家的网损一般在5.5左右法国电网的网损率在5%东京电网的网损率在4.8%节能目标，网损率6.0%~6.5%我国去年的总用电量达到了32458亿千瓦时，仅一个百分点的损耗达到324.58亿千瓦时，相当于6台60万机组一年的满载发电量。天津市先导倍尔电气有限公司我国电网网络损耗所属年月网供电量（万度）销售电量（万度）网损电量（万度）网损率（%）去年同期网损率（%）2004年8月929.7637.2292.531.4626.922004年9月828.2640.218822.711.932004年10月782.9617.6165.321.1116.672004年11月685.2451.7233.534.0835.912004年12月550.2437.9112.320.4130.222005年1月917.3424.7492.653.738.39在10kV以下低压配电网中，网络损耗更加严重，普遍达到15%以上，节电的空...
