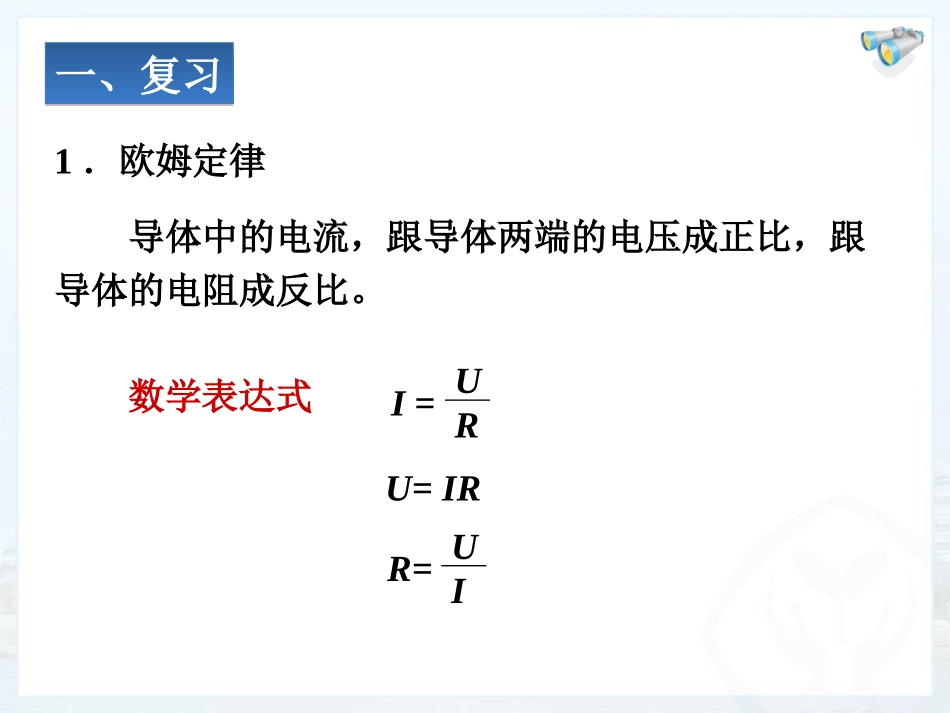

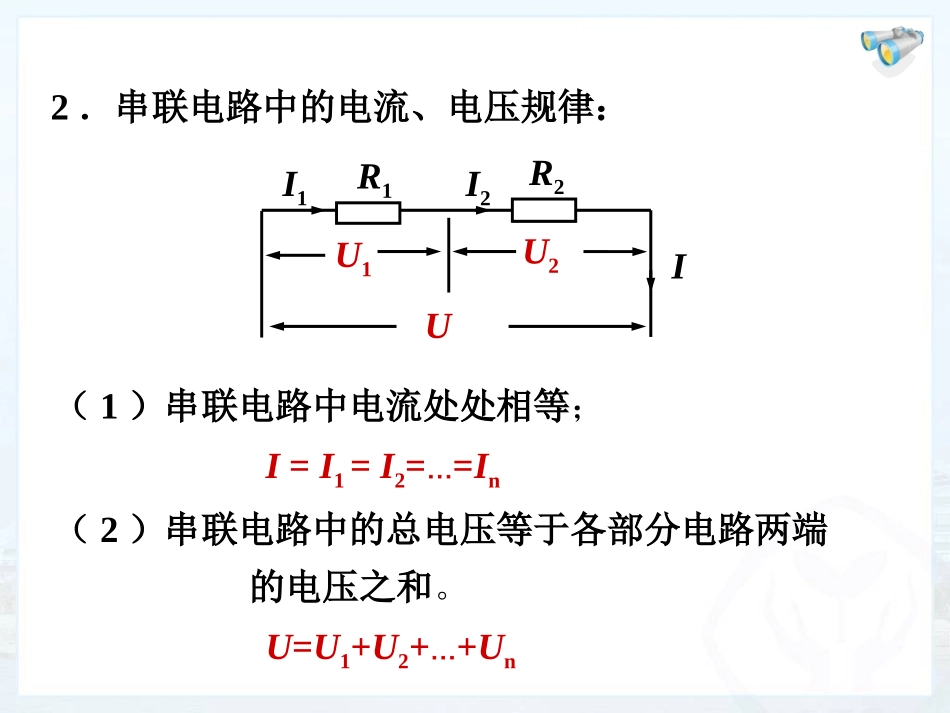

欧姆定律在串、并联电路中的应用第十七章第４节导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。1．欧姆定律数学表达式一、复习一、复习I=URR=UIU=IR（1）串联电路中电流处处相等；I=I1=I2=…=In（2）串联电路中的总电压等于各部分电路两端的电压之和。U=U1+U2+…+Un2．串联电路中的电流、电压规律：R2UIR1U1U2I2I1例1如图，电阻R1为10Ω，电源两端电压为6V。开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2为50Ω时，通过电阻R1的电流I；（2）当滑动变阻器接入电路的电阻R3为20Ω时，通过电阻R1的电流I，。R1RSP二、利用欧姆定律解决问题二、利用欧姆定律解决问题I1II2R2R1U（1）并联电路中干路电流等于各支路电流之和；I=I1+I2+…+In（2）并联电路中各支路两端电压相等。U=U1=U2=…=Un3．并联电路中的电流、电压规律：例1如图所示，已知I=4.5A，I2=0.9A，电源电压为36V，那么灯L1的电阻R1多大？解析:∵灯L1和灯L2并联∴I=I1+I2I1=I-I2=4.5A-0.9A=3.6A而U1=U2=U=36VL2I2I36VL1I1二、利用欧姆定律解决问题二、利用欧姆定律解决问题例题分析∴R1===10ΩU1I136V3.6A例2．如图所示，R2=30Ω，电流表的示数为0.6A，电压表的示数为12V。求（1）R1的阻值；（2）并联电路总电流I；（3）并联电路总电阻R。解：（1）（2）I=I1+I2=0.6A+0.4A=1A（3）R2R1AV12V拓展知识：两个电阻并联时，总电阻小于任一电阻。拓展知识：两个电阻并联时，总电阻小于任一电阻。R1===20ΩUI112V0.6AI2===0.4AUR212V30ΩR===12ΩUI12V1A例3如图所示，R1=20Ω，滑动变阻器R2最大阻值为80Ω，电路接在电压为6V电路中，当滑片P由最左端滑到最右端时，电压表示数由6V变化为1.2V，则电流表示数变化范围是多少？当滑片P在最右端时串联电路的电阻多大？AVR1R2SP解：（1）滑片P在最左端U=6VR1=20ΩII===0.3AUR6V20ΩU1=U=6V（2）滑片P在最右端U=6VR1=20ΩI'R2=80ΩU1=1.2V答：（1）0.3A～0.06A（2）100Ω拓展知识：两个电阻串联：总电阻R=R1+R2。拓展知识：两个电阻串联：总电阻R=R1+R2。I'===0.06AU1R11.2V20ΩR===100ΩUI'6V0.06A例如图，电阻R1为10Ω，电源两端的电压为12V。开关S闭合后，求：(1)当滑动变阻器R接入电路的电阻R2为40Ω时，通过电阻R1的电流I1和电路的总电流I(2)当滑动变阻器接入电路的电阻R3为20Ω，通过电阻R1的电流I1，和电路的总电流I，。R1RRxV电路图例4．实验室中如果没有电流表，只有电压表（有已知电阻），如何测量未知电阻？R0V因为Rx和R0串联，所以测电阻的原理=U0R0UxRxRx=U0I0R0实验步骤（1）按电路图连接电路，并将电压表指针调零；（2）闭合开关S测出Rx两端电压为Uxx；（3）断开开关S，将电压表接到R0两端，闭合开关测出R0两端电压U0；（4）断开开关整理实验器材。RxVR0V电路图R0IxI0ARxA例5．实验室中如果没有电压表，只有电流表（有已知电阻），如何测量未知电阻？因为Rx和R0并联测量原理∴IxRx=I0R0Rx=I0IxR0实验步骤：（1）将电流表指针调零，按电路图连接电路；（2）闭合开关，记录电流表R0的电流为I0；（3）断开开关，将电流表接到Rx的支路并记录电流表的示数为Ix；（4）断开开关整理实验器材。R0IxI0ARxAR1一定例6．变阻器的滑片P向右移动过程中，三个电表的示数如何变化？分析：＿＿＿＿；示数变大V2V1A示数变小＿＿＿＿；＿＿＿＿。R2↑→R↑→I↓=I1↓=I2U1↓U2↑U不变AR1R2SPV2V1示数变小求解电路计算题的步骤（1）根据题意分析各电路状态下电阻之间的连接方式，画出等效电路图。（2）通过审题，明确题目给出的已知条件和未知量，并将已知量的符号、数值和单位，未知量的符号，在电路图上标明。（3）每一步求解过程必须包括三步：写公式——代入数值和单位——得出结果。课堂小结
