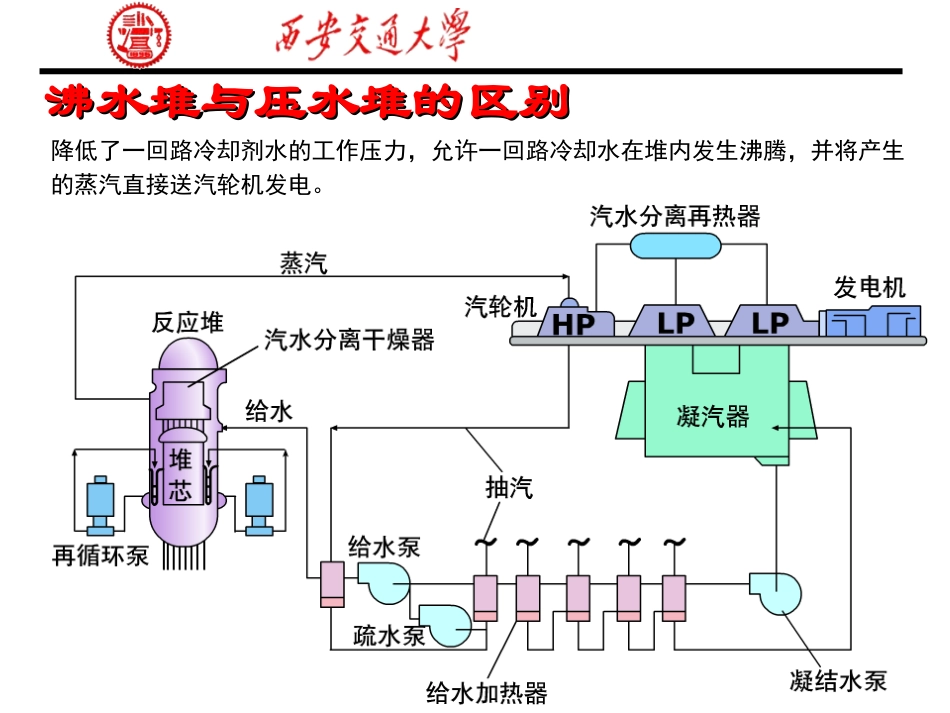

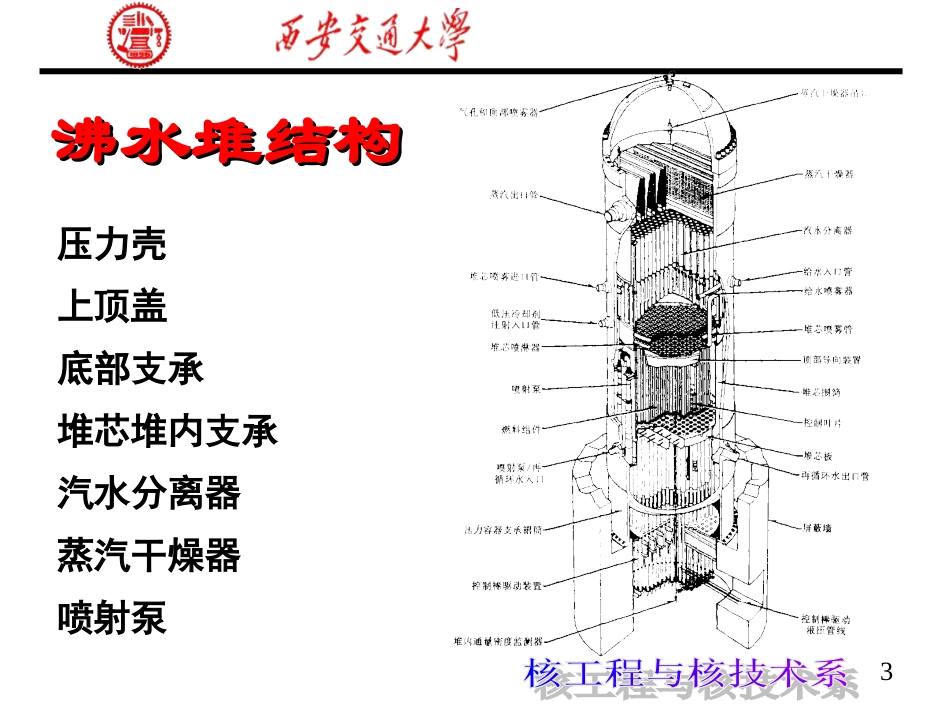

1第五章第五章沸水堆BWR2沸水堆与压水堆的区别沸水堆与压水堆的区别降低了一回路冷却剂水的工作压力，允许一回路冷却水在堆内发生沸腾，并将产生的蒸汽直接送汽轮机发电。3沸水堆结构沸水堆结构压力壳上顶盖底部支承堆芯堆内支承汽水分离器蒸汽干燥器喷射泵4沸水堆结构沸水堆结构压力壳上顶盖底部支承堆芯堆内支承汽水分离器蒸汽干燥器喷射泵5堆芯结构堆芯结构核燃料组件，控制棒，中子测量探头核燃料组件：与压水堆的相同与区别分区换料6燃料组件结构燃料组件结构8×8正方形栅格燃料棒定位棒流水棒7控制棒结构控制棒结构十字形炭化硼粉末控制棒从堆芯底部插入堆芯8燃料组件结构燃料组件结构9汽水分离器和干燥器汽水分离器和干燥器10喷射泵喷射泵再循环流程功率调节1112沸水堆安全壳沸水堆安全壳为容纳一回路系统破裂时所释放出来的全部物质，设置了安全壳称水堆一般采用带有蒸汽降压措施的安全壳，如图1．9所示。抑压水池的热容量很大，事故时能冷凝反匝堆所放出来的蒸汽，又能滞留放射性裂变产物。13沸水堆特点沸水堆特点1压力低，压力容器厚度可以减薄，但堆内设备多，压力壳尺寸较大。2沸水堆电站系统简单，回路少，不知紧凑。省去了SG，事故减少，效率提高。3再循环系统4运行灵活，控制棒功率控制，再循环流量控制，基本负荷和变动负荷145燃料比功率校，燃料转载量大（50％），总体投资大6含有放射性的蒸汽直接推动汽轮机作工，系统维修困难7燃料元件尺寸大，元件棒间隙也大，堆芯直径大。8控制棒设计和布置的独特性15沸水堆的改进和发展沸水堆的改进和发展沸水堆的六次重大改进：1德累斯顿为代表的示范堆二回路2奥斯特克来格沸水堆直接循环3德累斯顿－2号为代表，喷射泵4布朗费力电站单堆功率达到百万千瓦5齐姆核电站安全性的改进6ABWR16ABWRABWR的改进的改进1单堆功率达到130万千瓦，效率提高到31.6％，经济效益明显提高2改进的堆芯设计8×8替代7×7，轴向分区3控制棒驱动的改进电力水力联合驱动4堆内设置内装式再循环泵图5-65采用钢筋混凝土安全壳17181920212223242526272829303132333435
