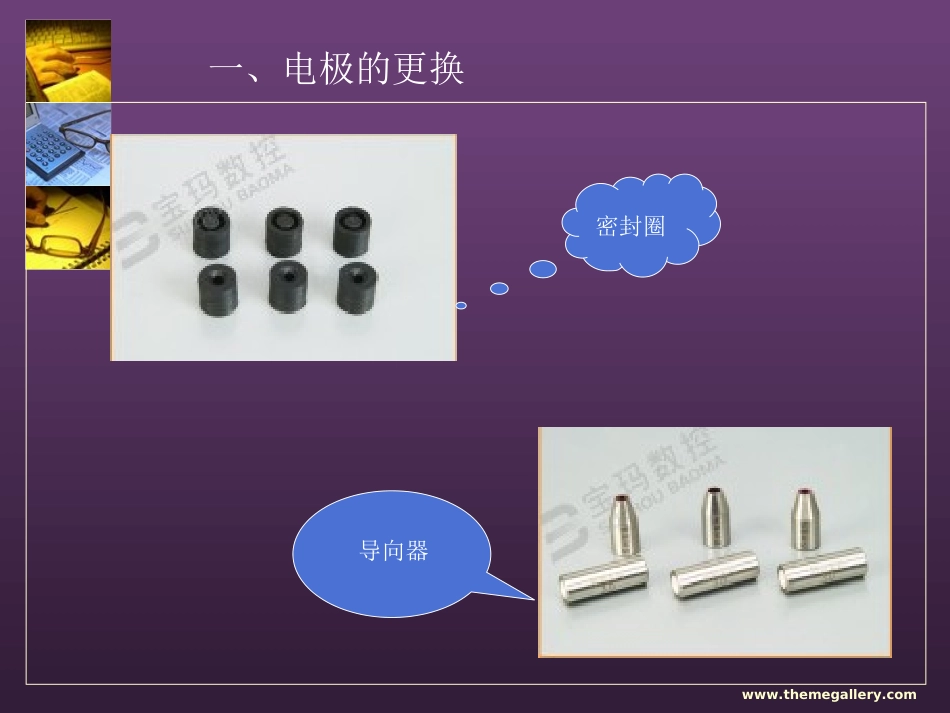

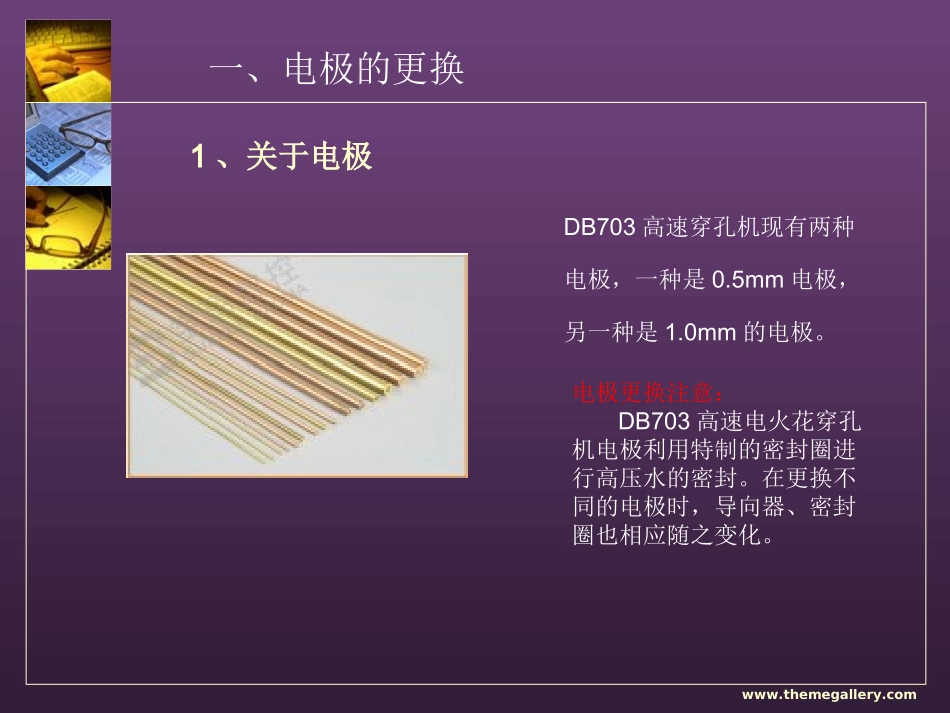

www.themegallery.com宝玛数控DB703电火花穿孔机第八部分电极更换和加工操作www.themegallery.com1、关于电极DB703高速穿孔机现有两种电极，一种是0.5mm电极，另一种是1.0mm的电极。电极更换注意：DB703高速电火花穿孔机电极利用特制的密封圈进行高压水的密封。在更换不同的电极时，导向器、密封圈也相应随之变化。一、电极的更换www.themegallery.com密封圈导向器一、电极的更换www.themegallery.com2、穿孔机电极安装结构图1、旋转主轴2、密封圈3、喷嘴4、压紧螺母5、钻夹头6、电极一、电极的更换www.themegallery.com练习：下图为电极安装结构实物图，请写出其中1~5的名称。一、电极的更换www.themegallery.com3、电极的安装用压板、双头螺杆、T型螺杆将工件固定在工作台上，不能松动。工件的夹紧松开导向器前的螺钉，将导向器垂直放入，拧紧导向器前的螺钉锥度小的一端朝下安装导向器将电极丝依次穿入密封圈、喷嘴和钻夹头，再旋紧压紧螺母，用钥匙开关拧紧钻夹头前的螺钉。密封圈缺口朝上安装电极丝按下Z轴上下开关，使电极丝穿过导向器。电极露出导向器3-4mm电极穿过导向器一、电极的更换www.themegallery.com4、电极的拆除按下Z轴上下开关，使电极丝从导向器中退出；旋开钥匙开关，松开压紧螺母，取下电极丝、铜喷嘴、钻夹头及密封圈；松开导向器座前部的螺钉，取出导向器；电极穿过导向器取出电极丝取出导向器工件的松开松开T型螺杆，将工件拆除。一、电极的更换www.themegallery.comwww.themegallery.com5、经常出现的问题1、电极丝安装过程中要保持垂直，电极丝在钻夹头三爪中心。钥匙开关不能过松或过紧。电极装好后，按旋转发生打弯怎么办？密封塞取不出怎么办？更换密封圈时，如果密封圈取不出，按水泵按钮，利用工作液的高压冲力将其冲出。电极装好后，开水泵旋转头漏水怎么办？观看影片检查电极密封圈安装是否正确，水泵压力表值。一、电极的更换www.themegallery.com1、调整二次行程开关二、穿孔机加工操作注意：在根据工件厚度调整好二次行程后，请将锁紧手柄锁紧主轴；当再次使用二次行程时，请务必事先松开锁紧手柄！加工前，松开二次行程锁紧手柄，按下向下按钮，使导向器下移至离工件表面约5mm处。www.themegallery.com二、穿孔机加工操作2、复习面板按钮含义T354678www.themegallery.com二、穿孔机加工操作www.themegallery.com二、穿孔机加工操作3、开机和关机顺序启动旋转头水泵高频锁停开关0位开机顺序（保证锁停开关在1位)。关机顺序高频水泵锁停开关1位旋转头待电极退出工件时关锁停。待电极退出导向器停止旋转。www.themegallery.com（1）规准选择开关是关于电极损耗而设定的。0位：φ0.3-φ0.51位：φ0.5-φ1.52位:φ1.5-φ3.0二、穿孔机加工操作4、参数的设置（2）伺服调节电位器，可调整加工的稳定性及Z轴上下速度，加工时一般调4-7之间。（3）脉冲参数调节：包括脉宽、脉间和加工电流。请参考表格。www.themegallery.com二、穿孔机加工操作参孔数径材(mm)料Ton(1)Toff(2)Ip(3)Kc(12)压力Mpa加工电压V旋转（Y/N）加工电流A0.345#21205-625Y30.3淬火钢21205-625Y30.3不锈钢22205-625Y30.545#3230625Y50.5淬火钢3230625Y50.5不锈钢3220625Y41.045#325-620Y121.0淬火钢326-620Y121.0不锈钢324-620Y102.045#4-626=620Y182.0淬火钢4-626=620Y182.0不锈钢526=620Y163.045#5-728=620Y253.0淬火钢5-728=620Y253.0不锈钢727=620Y23www.themegallery.com三、小组练习将班级学生分为4个小组：组长负责现场安装过程监督以及问题及故障记录。组员1负责拆除电极。组员2负责新的电极安装操作。组员3负责加工操作。四组全部操作完后，然后按顺序轮换组员负责内容，保证每位同学都能完成本次课程的内容。任务：以小组为单位，分组练习电极安装和加工小孔。www.themegallery.com
