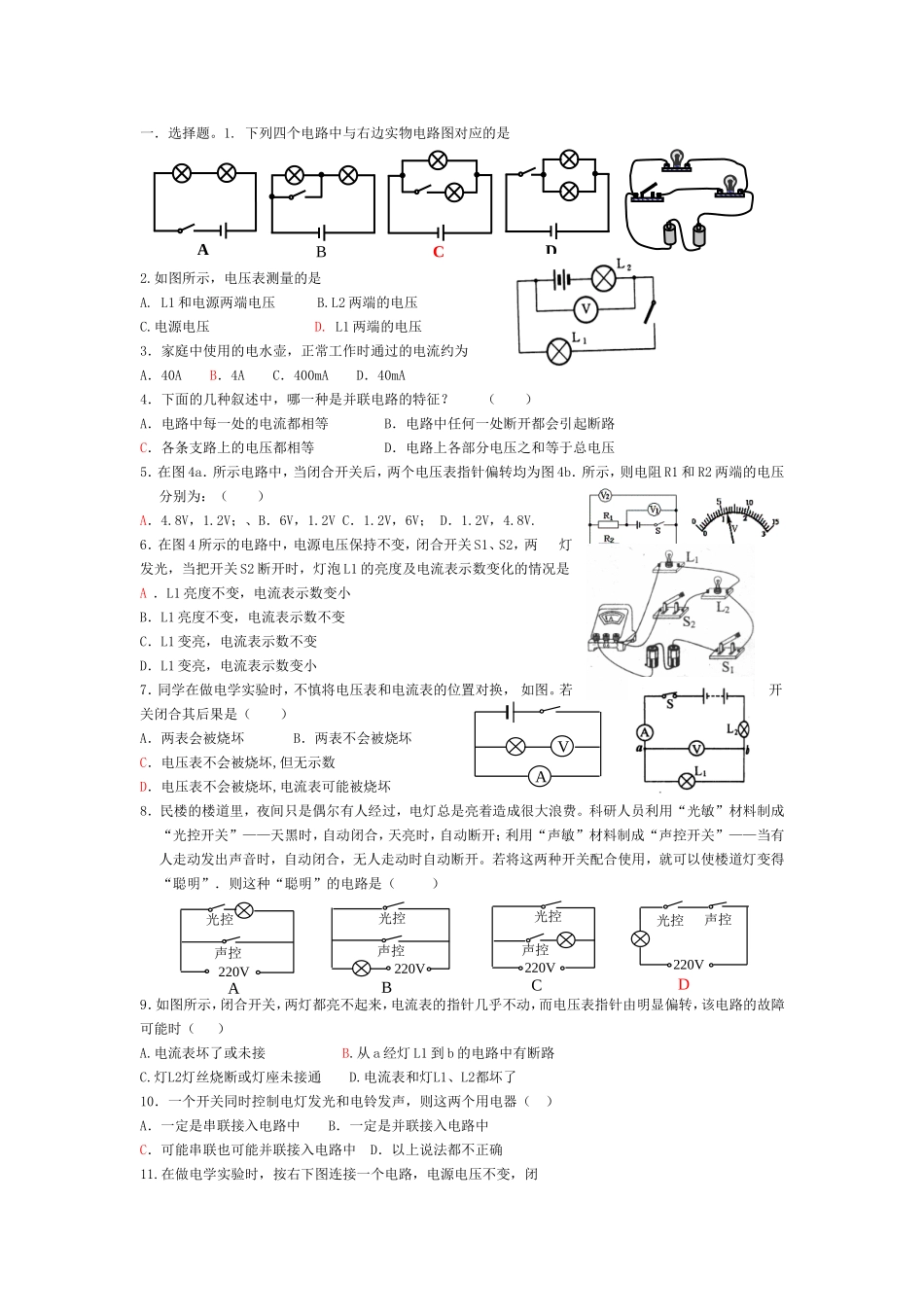

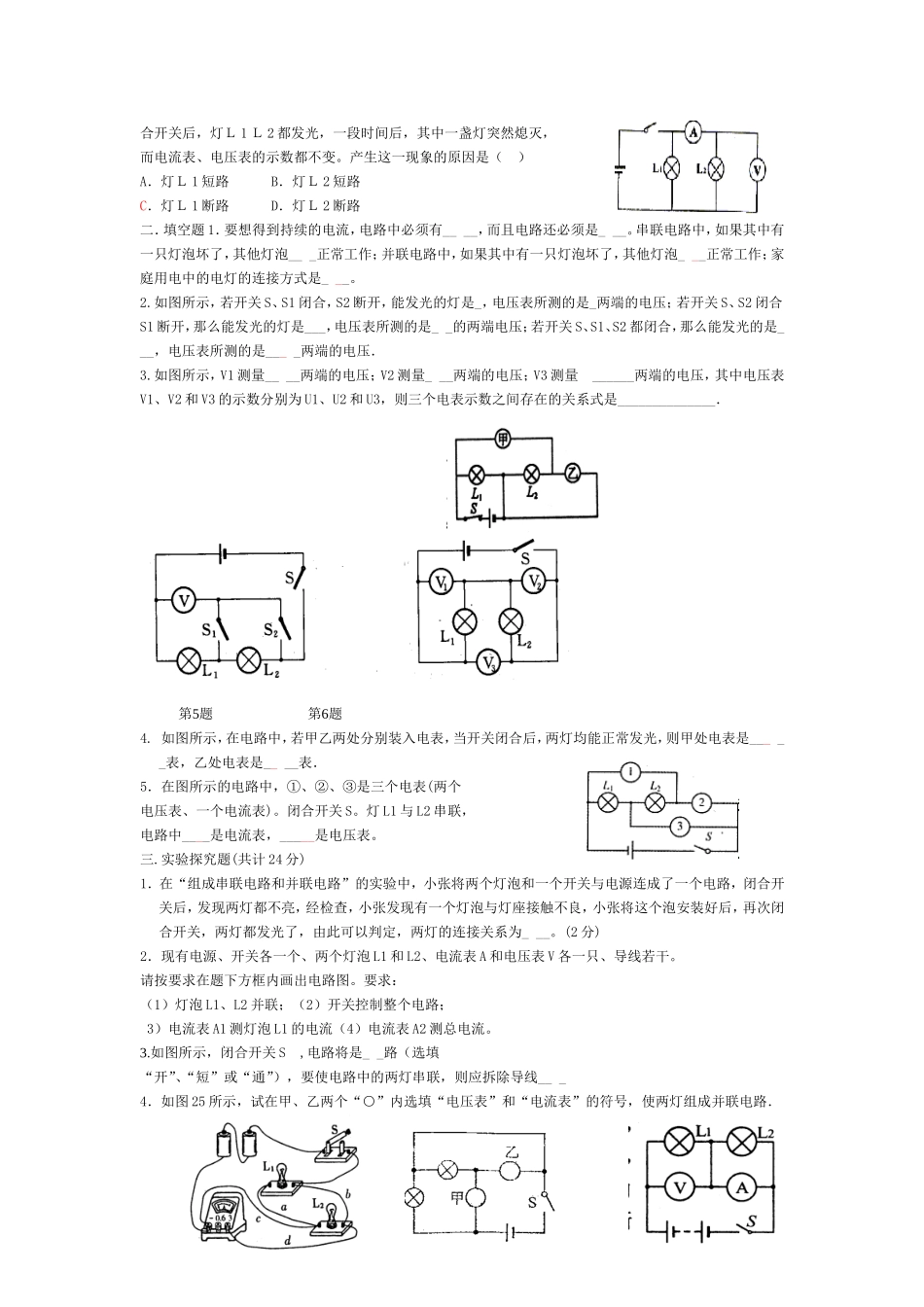

一．选择题。1.下列四个电路中与右边实物电路图对应的是2.如图所示，电压表测量的是（）A.L1和电源两端电压B.L2两端的电压C.电源电压D.L1两端的电压3．家庭中使用的电水壶，正常工作时通过的电流约为A．40AB．4AC．400mAD．40mA4．下面的几种叙述中，哪一种是并联电路的特征？（）A．电路中每一处的电流都相等B．电路中任何一处断开都会引起断路C．各条支路上的电压都相等D．电路上各部分电压之和等于总电压5．在图4a．所示电路中，当闭合开关后，两个电压表指针偏转均为图4b．所示，则电阻R1和R2两端的电压分别为：（）A．4.8V，1.2V；、B．6V，1.2VC．1.2V，6V；D．1.2V，4.8V.6．在图4所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是A．L1亮度不变，电流表示数变小B．L1亮度不变，电流表示数不变C．L1变亮，电流表示数不变D．L1变亮，电流表示数变小7．同学在做电学实验时，不慎将电压表和电流表的位置对换，如图。若开关闭合其后果是（）A．两表会被烧坏B．两表不会被烧坏C．电压表不会被烧坏,但无示数D．电压表不会被烧坏,电流表可能被烧坏8．民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是（）9．如图所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针由明显偏转，该电路的故障可能时（）A.电流表坏了或未接B.从a经灯L1到b的电路中有断路C.灯L2灯丝烧断或灯座未接通D.电流表和灯L1、L2都坏了10．一个开关同时控制电灯发光和电铃发声，则这两个用电器（）A．一定是串联接入电路中B．一定是并联接入电路中C．可能串联也可能并联接入电路中D．以上说法都不正确11.在做电学实验时，按右下图连接一个电路，电源电压不变，闭VA220V220V220V220VABCD光控声控声控光控光控声控光控声控ABCD合开关后，灯Ｌ1Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。产生这一现象的原因是（）A．灯Ｌ1短路B．灯Ｌ2短路C．灯Ｌ1断路D．灯Ｌ2断路二．填空题1．要想得到持续的电流，电路中必须有____，而且电路还必须是___。串联电路中，如果其中有一只灯泡坏了，其他灯泡___正常工作；并联电路中，如果其中有一只灯泡坏了，其他灯泡___正常工作；家庭用电中的电灯的连接方式是___。2.如图所示，若开关S、S1闭合，S2断开，能发光的灯是_，电压表所测的是_两端的电压；若开关S、S2闭合S1断开，那么能发光的灯是___，电压表所测的是__的两端电压；若开关S、S1、S2都闭合，那么能发光的是___，电压表所测的是____两端的电压．3.如图所示，V1测量____两端的电压；V2测量___两端的电压；V3测量______两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是______________．第5题第6题4.如图所示，在电路中，若甲乙两处分别装入电表，当开关闭合后，两灯均能正常发光，则甲处电表是_____表，乙处电表是____表．5．在图所示的电路中，①、②、③是三个电表(两个电压表、一个电流表)。闭合开关S。灯L1与L2串联，电路中____是电流表，_____是电压表。三.实验探究题(共计24分)1．在“组成串联电路和并联电路”的实验中，小张将两个灯泡和一个开关与电源连成了一个电路，闭合开关后，发现两灯都不亮，经检查，小张发现有一个灯泡与灯座接触不良，小张将这个泡安装好后，再次闭合开关，两灯都发光了，由此可以判定，两灯的连接关系为___。(2分)2．现有电源、开关各一个、两个灯泡L1和L2、电流表A和电压表V各一只、导线若干。请按要求在题下方框内画出电路图。要求：（1）灯泡L1、L2并联；（2）开关控制整个电路；3）电流表A1测灯泡L1的电流（4）电流表A2测总电流。3.如图所示，闭合开关S,电路将是__路（选填“开”、“短”或“通”），要使电路中的两灯串联，则应拆除导...
