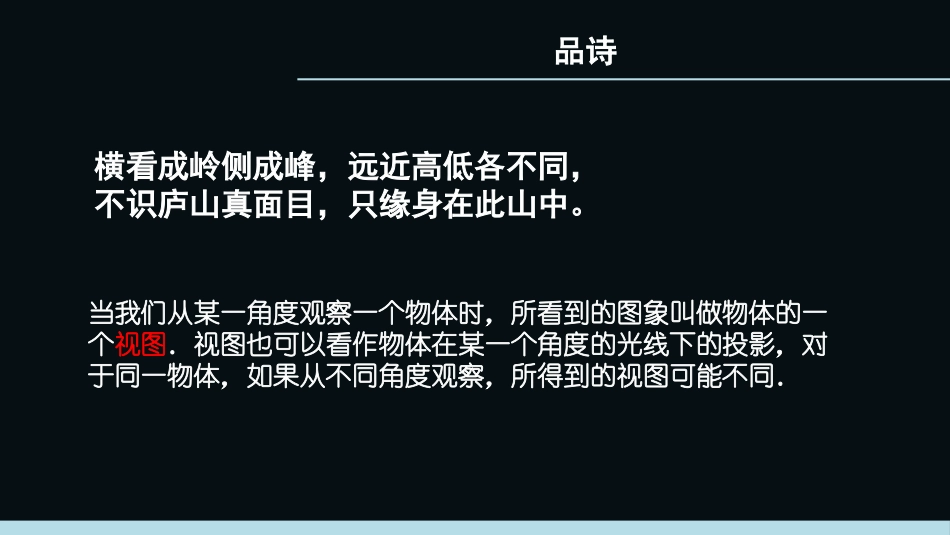

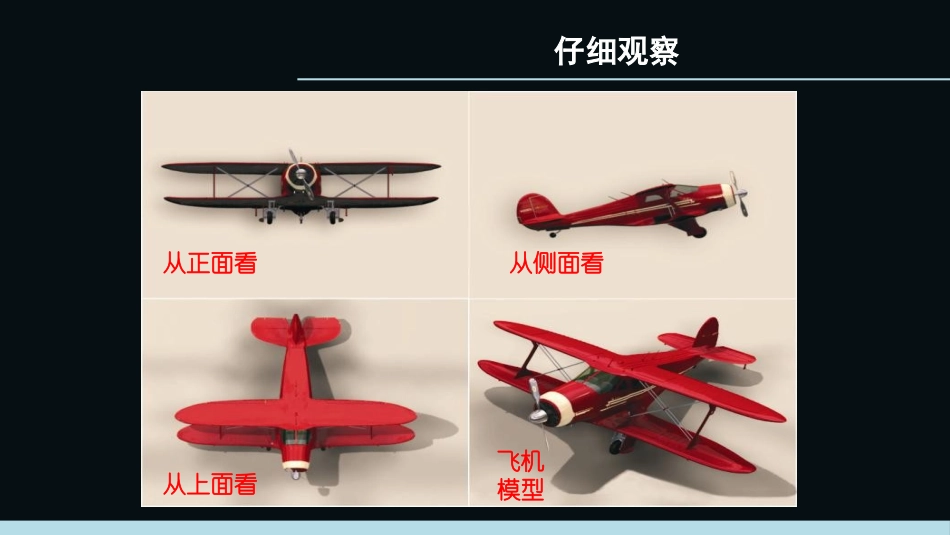

三视图横看成岭侧成峰，远近高低各不同，不识庐山真面目，只缘身在此山中。当我们从某一角度观察一个物体时，所看到的图象叫做物体的一个视图．视图也可以看作物体在某一个角度的光线下的投影，对于同一物体，如果从不同角度观察，所得到的视图可能不同．品诗从正面看从侧面看从上面看飞机模型仔细观察从正面看从侧面看从上面看仔细观察从正面看从侧面看从上面看聪明的同学，你发现了吗？我们总是从哪几个角度来展示的从上面看从左面看从正面看主视图：左视图：俯视图：三视图从左面看从上面看从正面看主视图俯视图图视左三视图主视图俯视图左视图高长宽宽三视图位置有规定：主视图要在左上边，它的下方应是俯视图，左视图坐落在右边。实物的三视图主视图左视图俯视图主视图左视图俯视图·主视图左视图俯视图实物的三视图例1．用一个平面去截三棱柱最多可以截得五边形；用一个平面去截四棱柱最多可以截得六边形；用一个平面去截五棱柱最多可以截得七边形；如果用一个平面去截n棱柱，最多能截得几边形？答：（n+2）边形例2．如图是由小立方体搭成的几何体,从不同方向看几何体,分别画出它们的三种视图，并在小正方形内填上表示该位置的小正方体个数的数字.1221311主视图左视图俯视图1112131142131例3．如图所示是由小立方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的小立方体的个数，请画出它的主视图和左视图。1121113111主视图左视图俯视图例4.用小方块搭成的一个几何体，从不同的方向观察得到三视图如图所示，试确定该几何体用了多少块小方块.主视图左视图俯视图主视图左视图俯视图213132212/1312/122例5.用小立方块搭成一个几何体，使它的主视图和俯视图如下图所示，这样的几何体只有一种吗？它最多需要多少个小立方体？最少需要多少个立方体？如何摆放？321321最多俯视图最少俯视图21333222131111
