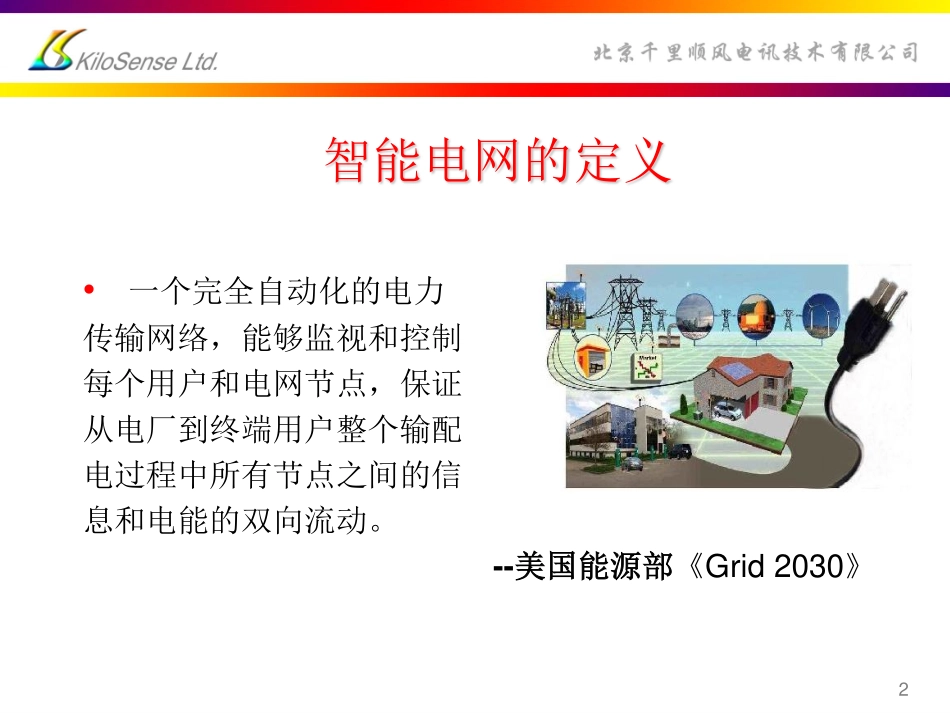

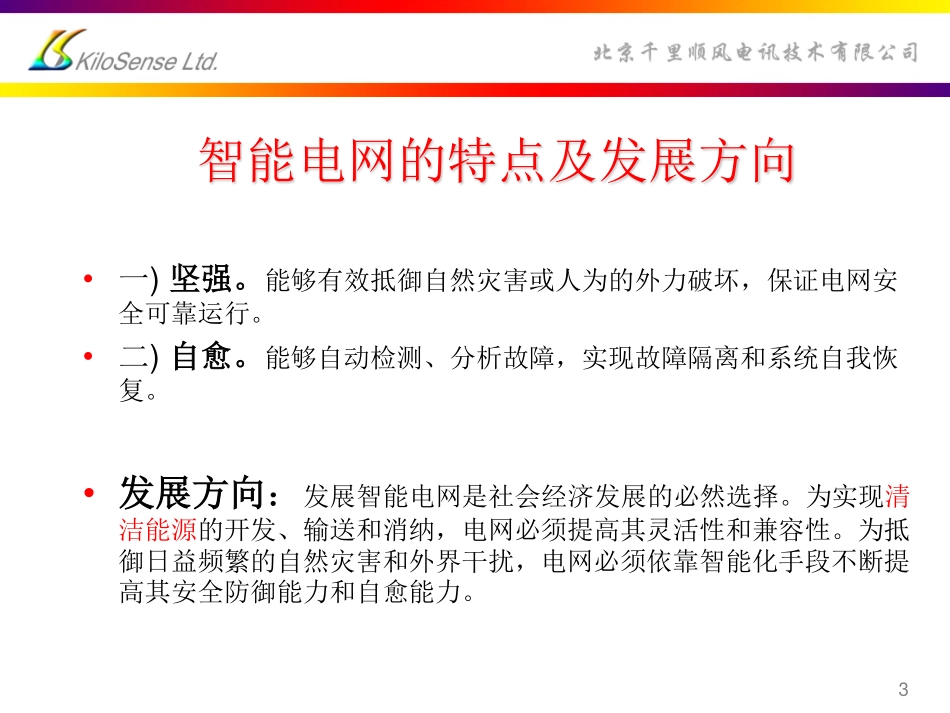

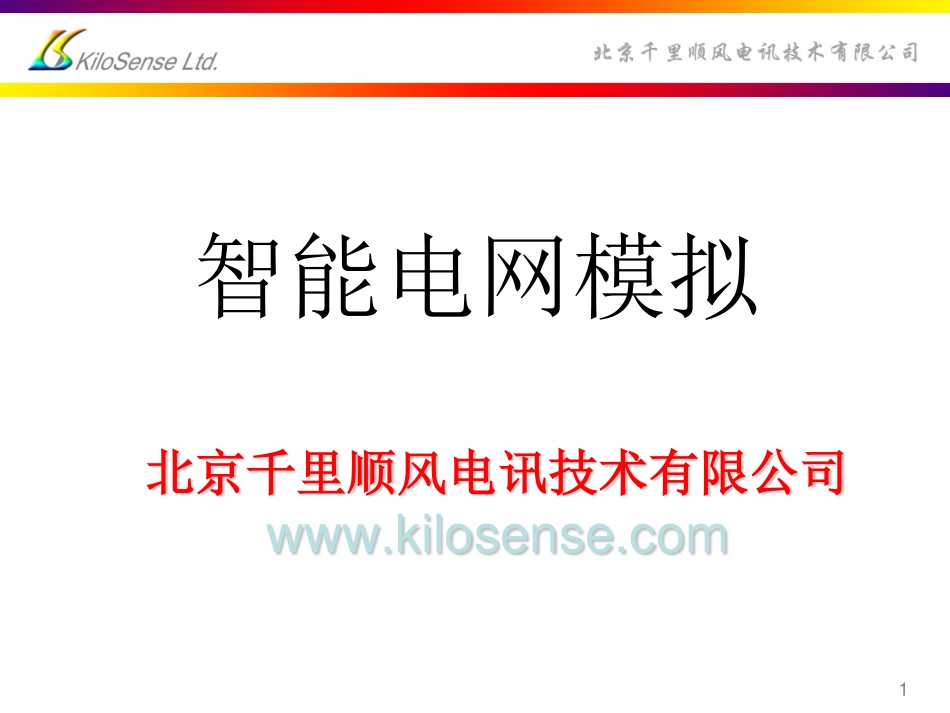

北京千里顺风电讯技术有限公司www.kilosense.com智能电网模拟1智能电网的定义•一个完全自动化的电力传输网络，能够监视和控制每个用户和电网节点，保证从电厂到终端用户整个输配电过程中所有节点之间的信息和电能的双向流动。--美国能源部《Grid2030》2智能电网的特点及发展方向•一)坚强。能够有效抵御自然灾害或人为的外力破坏，保证电网安全可靠运行。•二)自愈。能够自动检测、分析故障，实现故障隔离和系统自我恢复。•发展方向：发展智能电网是社会经济发展的必然选择。为实现清洁能源的开发、输送和消纳，电网必须提高其灵活性和兼容性。为抵御日益频繁的自然灾害和外界干扰，电网必须依靠智能化手段不断提高其安全防御能力和自愈能力。3与智能电网相关产业•清洁能源太阳能风能•电动汽车4为什么要进行智能电网模拟•智能电网的发展必然会带动新能源并网与电动汽车的发展。•不能直接在现有电网上进行新能源并网实验。•不能对现有电网直接进行干扰来测试其是否坚强及能否自愈。5智能电网模拟实例•下图中的是DTU（DenmarkTechnicalUniversity,又称Risø）的PHIL（powerhardwareinlooptest）的系统框图67•上图为系统的实物图，这个配置可以用于逆变器的在线测试。•上图为DTU最新购买的PAS270kW的设备用来进行电动车的全功能测试。8PAS系列四象限功率放大器9•系统概述•主要性能指标•主要优点•主要应用领域PAS系列四象限功率放大器系统概述10AC-AC+DC变换技术推挽输出内部可编程输出阻抗PAS系列四象限功率放大器系统概述11AC-AC+DC变换技术•小功率采用单向整流，大功率采用三相整流•不同的RANGE由不同的整流电压来偏置PAS系列四象限功率放大器系统概述12采用推挽输出•完全推挽MOSFET输出级•无输出变压器PAS系列四象限功率放大器系统概述13采用推挽输出•完全并联MOSFET输出级PAS系列四象限功率放大器系统概述14采用推挽输出•完全并联MOSFET输出级PAS系列四象限功率放大器系统概述15采用推挽输出•完全并联MOSFET输出级PAS系列四象限功率放大器主要性能指标16最大连续输出功率•单相：1kW，5kW，10kW，15kW。。。。。。（5的倍数）•三相：15kW，30kW，45kW，60kW。。。。。。（15的倍数）•三相和单相兼容采用parallelConnectionoptionPAS系列四象限功率放大器主要性能指标17频率范围•正常输出频率DC-5kHz•可以升级为DC-15kHzPAS系列四象限功率放大器产品优势18•正常输出频率DC-5kHz•可以升级为DC-15kHz电网模拟器的特点•兼容交流和直流•兼容容性负载和感性负载•频率范围可达30KHz•兼容单相和三相输入•高摆率:>51V/µS•可编辑输出任意电压及波形•高功率（450KVA）•操作简单、安全19电网模拟器的用途•新能源并网实验光伏逆变器，风力发电机•新能源汽车•实验室电网干扰模拟•在线式UPS20
