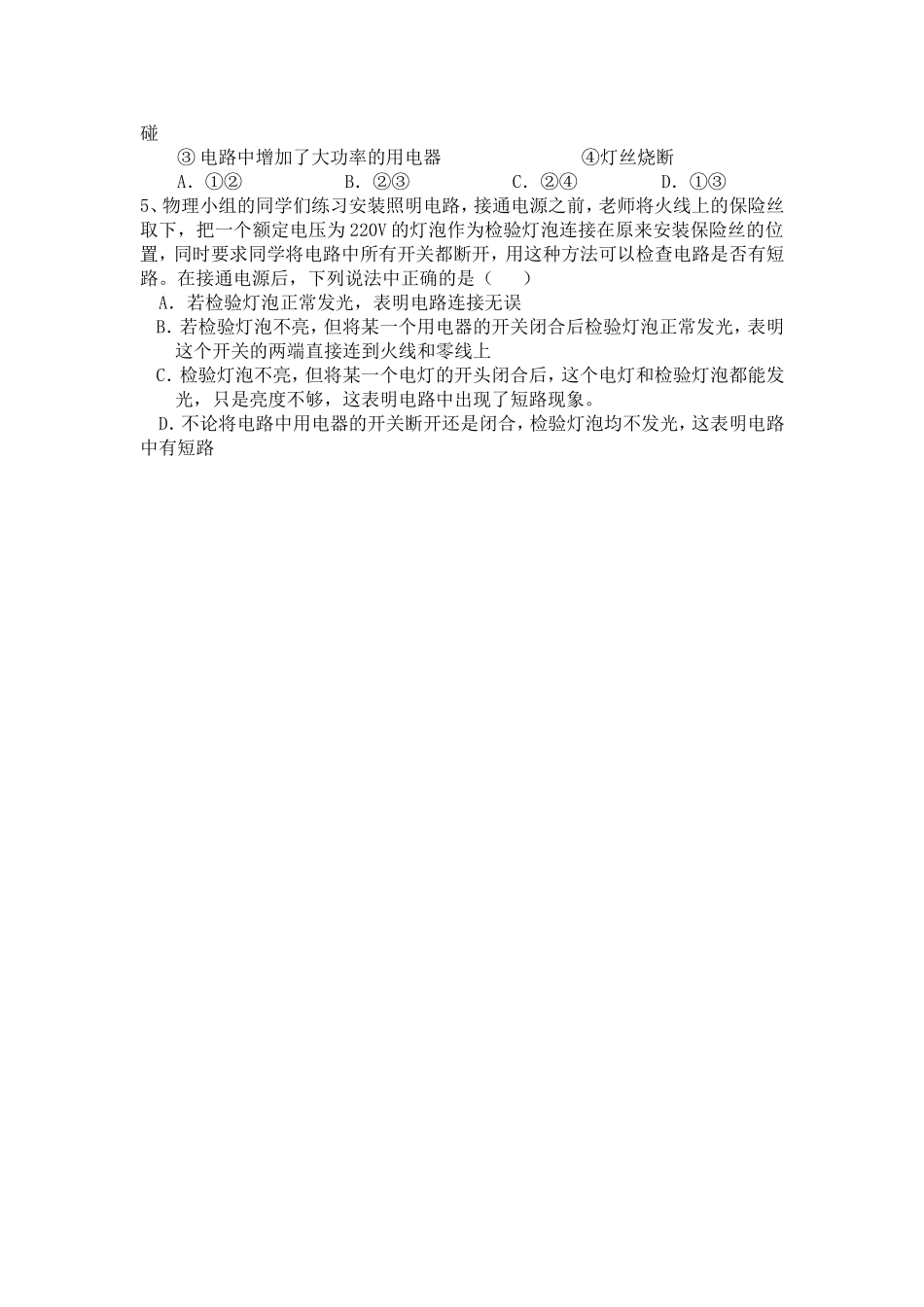

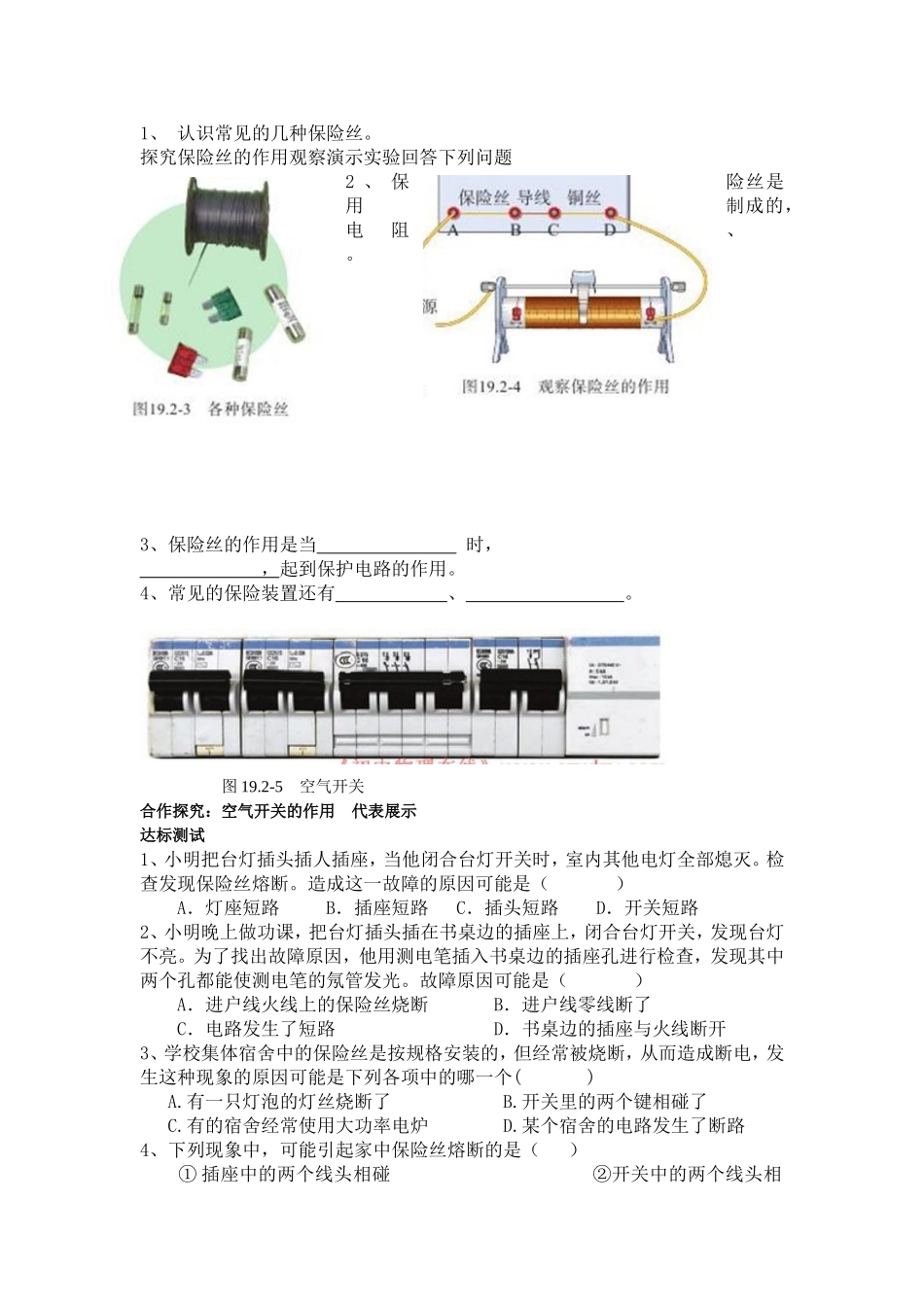

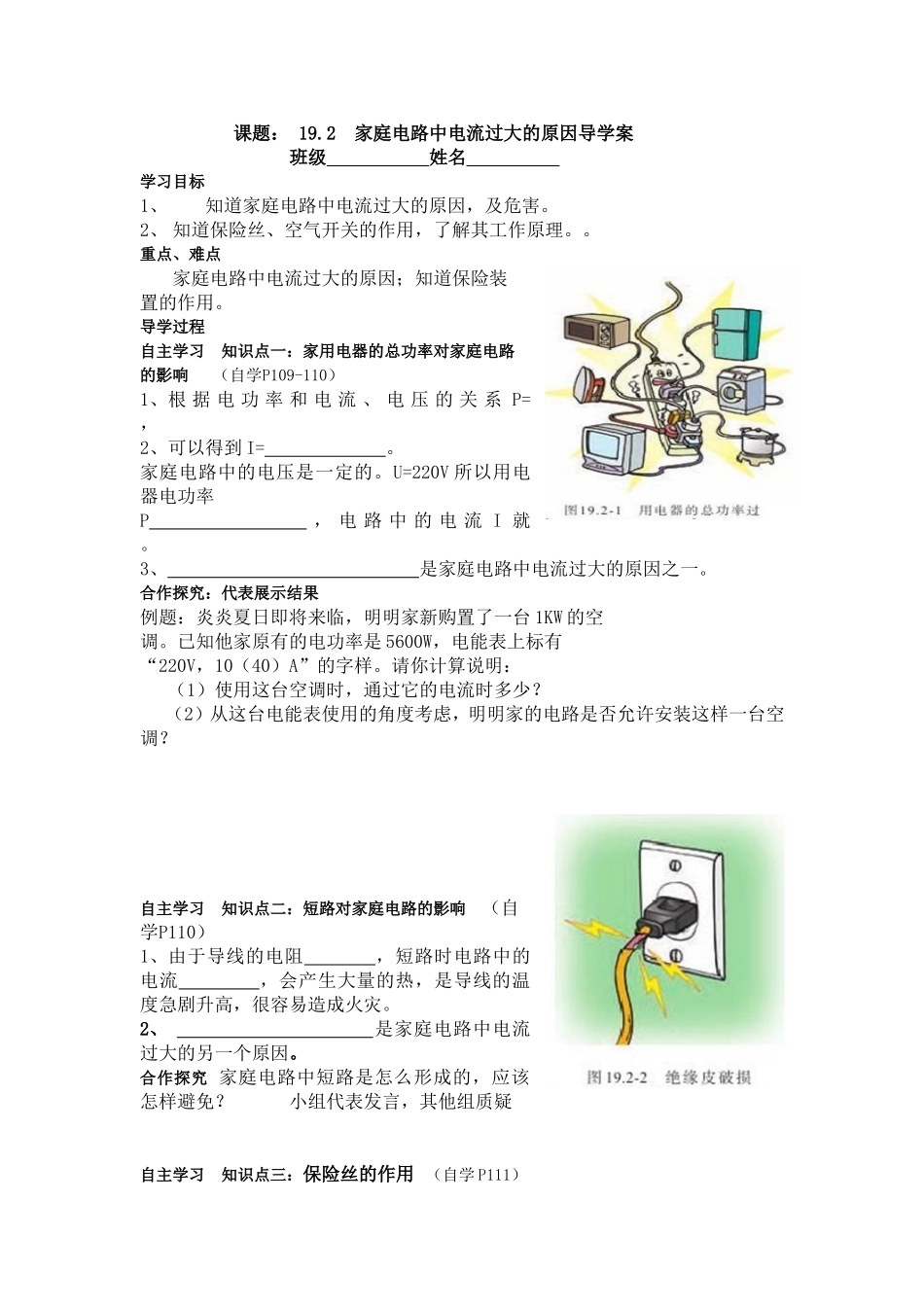

课题：19.2家庭电路中电流过大的原因导学案班级姓名学习目标1、知道家庭电路中电流过大的原因，及危害。2、知道保险丝、空气开关的作用，了解其工作原理。。重点、难点家庭电路中电流过大的原因；知道保险装置的作用。导学过程自主学习知识点一：家用电器的总功率对家庭电路的影响（自学P109-110）1、根据电功率和电流、电压的关系P=，2、可以得到I=。家庭电路中的电压是一定的。U=220V所以用电器电功率P，电路中的电流I就。3、是家庭电路中电流过大的原因之一。合作探究：代表展示结果例题：炎炎夏日即将来临，明明家新购置了一台1KW的空调。已知他家原有的电功率是5600W，电能表上标有“220V，10（40）A”的字样。请你计算说明：（1）使用这台空调时，通过它的电流时多少？（2）从这台电能表使用的角度考虑，明明家的电路是否允许安装这样一台空调？自主学习知识点二：短路对家庭电路的影响（自学P110）1、由于导线的电阻，短路时电路中的电流，会产生大量的热，是导线的温度急剧升高，很容易造成火灾。2、是家庭电路中电流过大的另一个原因。合作探究家庭电路中短路是怎么形成的，应该怎样避免？小组代表发言，其他组质疑自主学习知识点三：保险丝的作用（自学P111）1、认识常见的几种保险丝。探究保险丝的作用观察演示实验回答下列问题2、保险丝是用制成的，电阻、。3、保险丝的作用是当时，，起到保护电路的作用。4、常见的保险装置还有、。图19.2-5空气开关合作探究：空气开关的作用代表展示达标测试1、小明把台灯插头插人插座，当他闭合台灯开关时，室内其他电灯全部熄灭。检查发现保险丝熔断。造成这一故障的原因可能是（）A．灯座短路B．插座短路C．插头短路D．开关短路2、小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，他用测电笔插入书桌边的插座孔进行检查，发现其中两个孔都能使测电笔的氖管发光。故障原因可能是（）A．进户线火线上的保险丝烧断B．进户线零线断了C．电路发生了短路D．书桌边的插座与火线断开3、学校集体宿舍中的保险丝是按规格安装的，但经常被烧断，从而造成断电，发生这种现象的原因可能是下列各项中的哪一个()A.有一只灯泡的灯丝烧断了B.开关里的两个键相碰了C.有的宿舍经常使用大功率电炉D.某个宿舍的电路发生了断路4、下列现象中，可能引起家中保险丝熔断的是（）①插座中的两个线头相碰②开关中的两个线头相碰③电路中增加了大功率的用电器④灯丝烧断A．①②B．②③C．②④D．①③5、物理小组的同学们练习安装照明电路，接通电源之前，老师将火线上的保险丝取下，把一个额定电压为220V的灯泡作为检验灯泡连接在原来安装保险丝的位置，同时要求同学将电路中所有开关都断开，用这种方法可以检查电路是否有短路。在接通电源后，下列说法中正确的是（）A．若检验灯泡正常发光，表明电路连接无误B．若检验灯泡不亮，但将某一个用电器的开关闭合后检验灯泡正常发光，表明这个开关的两端直接连到火线和零线上C．检验灯泡不亮，但将某一个电灯的开头闭合后，这个电灯和检验灯泡都能发光，只是亮度不够，这表明电路中出现了短路现象。D．不论将电路中用电器的开关断开还是闭合，检验灯泡均不发光，这表明电路中有短路
