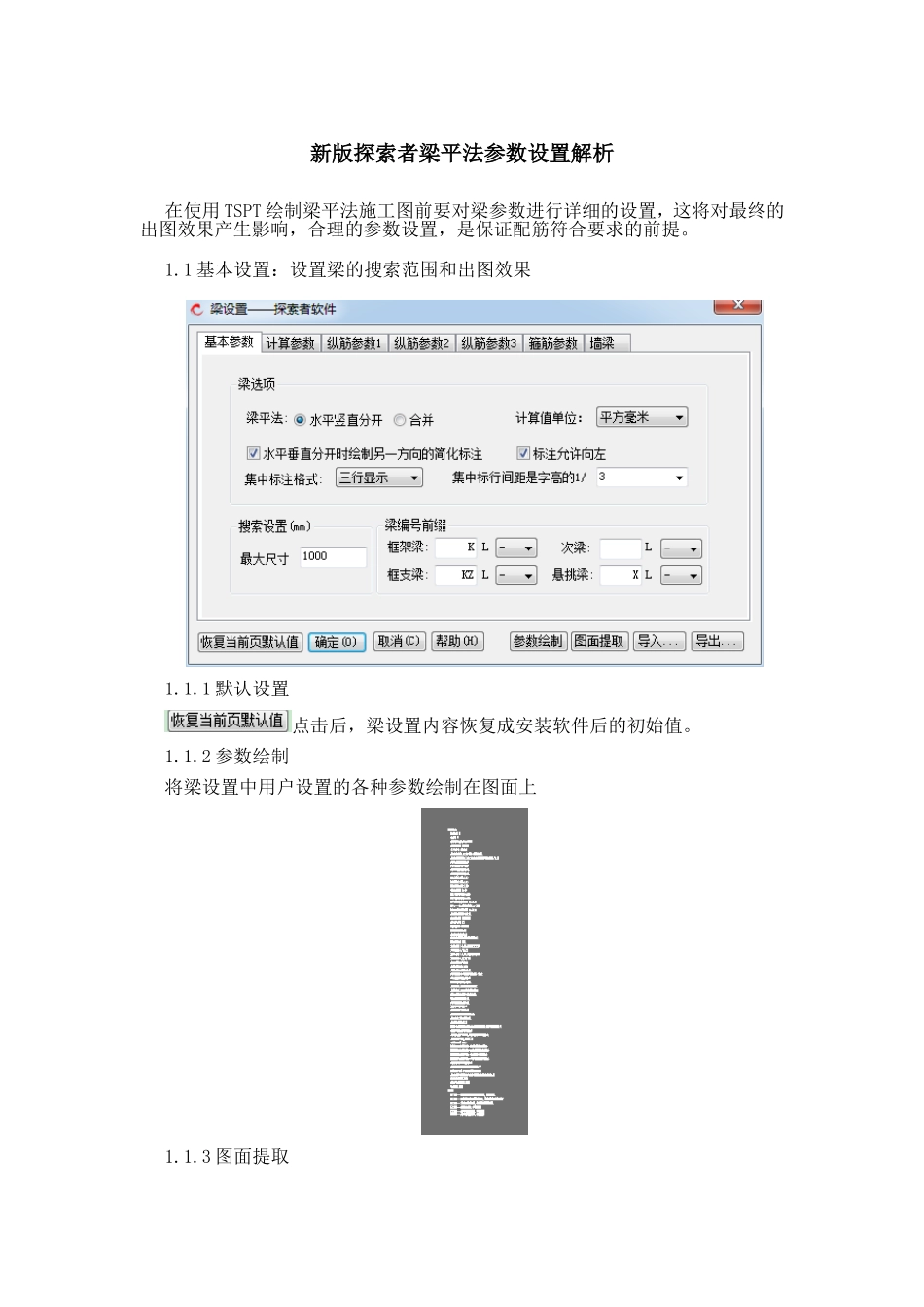

新版探索者梁平法参数设置解析在使用TSPT绘制梁平法施工图前要对梁参数进行详细的设置，这将对最终的出图效果产生影响，合理的参数设置，是保证配筋符合要求的前提。1.1基本设置：设置梁的搜索范围和出图效果1.1.1默认设置点击后，梁设置内容恢复成安装软件后的初始值。1.1.2参数绘制将梁设置中用户设置的各种参数绘制在图面上1.1.3图面提取如果图面上已经有通过tspt绘制的梁平法图，点此键可将其参数信息导入到梁设置对话框中。这样就可以通过打开以前生成的图纸，将当时设置的参数转到新的图纸中。1.1.4参数设置的导入导出【利用此功能可以将设置好的参数做保留，避免每次都要调整设置。程序提供了两种典型类型的梁平法图生成的设置文件：“住宅.ini”和“大底盘纯框架.ini”，放置在“C:\ProgramFiles\Tssd2012\Prg\”中，用户可以自行导入使用】调用以前的梁设置*.ini文件，则当前梁设置内容全部修改。将当前梁设置中的内容存成*.int文件，以便以后做相似工程时调用1.1.5梁选项1.1.6梁平法图的出图设置有两种方法：水平竖直分开、合并。：同一归并平面分开表示时水平梁和垂直梁分别出图，有利于图面整洁。梁平法水平和垂直梁的划分以45度角为分界，当未可判定时为水平梁如果采用一个归并平面出图时，则可选择表示，对于比较复杂的图面，程序会自动进行文字避让。当选用分开表示时，下面的亮显出来，如果勾选，则可以用简繁转换命令把两种梁互换所在图纸位置，用来调整方向不确定的斜向梁。1.1.7TSPT接SATWE的计算结果，自动生成施工图。在接SATWE计算结果时，数值单位一直在困扰着工程师对于TSPT的使用。SATWE的文本计算结果数值单位为毫米，图形计算结果为厘米。这样就造成了两个计算结果显示的值有误差，这个误差就造成了配筋标注的差异，有的时候配筋已经满足毫米计算数值了但是不满足厘米单位的数值，这使一些工程师不能接受，审图时不能通过。为了解决这个问题，TSPT在设置中增加了单位选择。这样当用户面对审图单位时就可以根据他们的要求来显示计算结果数值，如果选择单位为则显示如下图如果选择单位为则显示如下图在这里值得提醒用户要注意的是：两种单位的配筋结果是不一样的，一般情况下，厘米为单位的配筋结果比毫米为单位的配筋结果的用钢量多出10%。1.1.8对集中标注产生影响，如不选中，则集中标注文字都在线右，如选中，则允许集中标注文字在线左的情况发生。选中标注允许向左不选中标注允许向左1.1.9选择在自动绘制梁集中标注的基本行数，结果如图：在梁平法下拉菜单中--【图面整理】--【行数转换】命令也可以对生成后的图进行行数的转换。1.1.10多行集中标注的行间距设置，间距做字高的倍数的调整。1.1.11搜索设置程序识别图中梁的宽度最大值，也就是当两条梁线的宽度超过此值时，不再认为是一对有效的梁线，主要用于滤除用户绘制的在梁线层，但与梁无关的线条。程序默认值为1000,用户要根据具体工程自行修改，以便于正确识别。在对梁线的识别上，除了自动绘制时需要，其它功能也需要，当提示未找到计算结果或未找到梁线时，请修改此值再执行其它功能。1.1.12梁编号前缀对梁编号有前缀要求的可在这里进行设置。还有编号中的“-”如果不需要，可以在选择空白。1.2计算参数：与梁配筋方案相关的计算用参数1.2.1计算设置：增加对于抗震等级高于四级的框架梁或框支梁的超筋判断条件。当用户所选用的钢筋等级较高或砼标号较高并且梁截面又比较小时，选择此项后，提示梁超筋的数量会有所增加。：增加对于混规中对支座配筋的判断条件。：程序可以按界面中用户所填写的裂缝限值、挠度限值反算梁的实际配筋，这样会加大用钢量，在选择时一定要根据具体工程情况选用裂缝限值，此选项更应慎用。其荷载组合改为准永久组合。(建议此选项不勾选，勾选后许多位置会超筋，E1203，用梁平法中有校审功能可以审核，然后局部修改。)：设定是否对称的梁只用一个简标，当用户选定时，如图4-2.6所示的两根梁就可以标注成同一编号，其中一个编号增加一个“反”字，以示区别。选用此选项后，图面可以大大简化。对于对称平面可以只画半部分即可。程序默认为选中。在执行[配筋归并]命令时...
