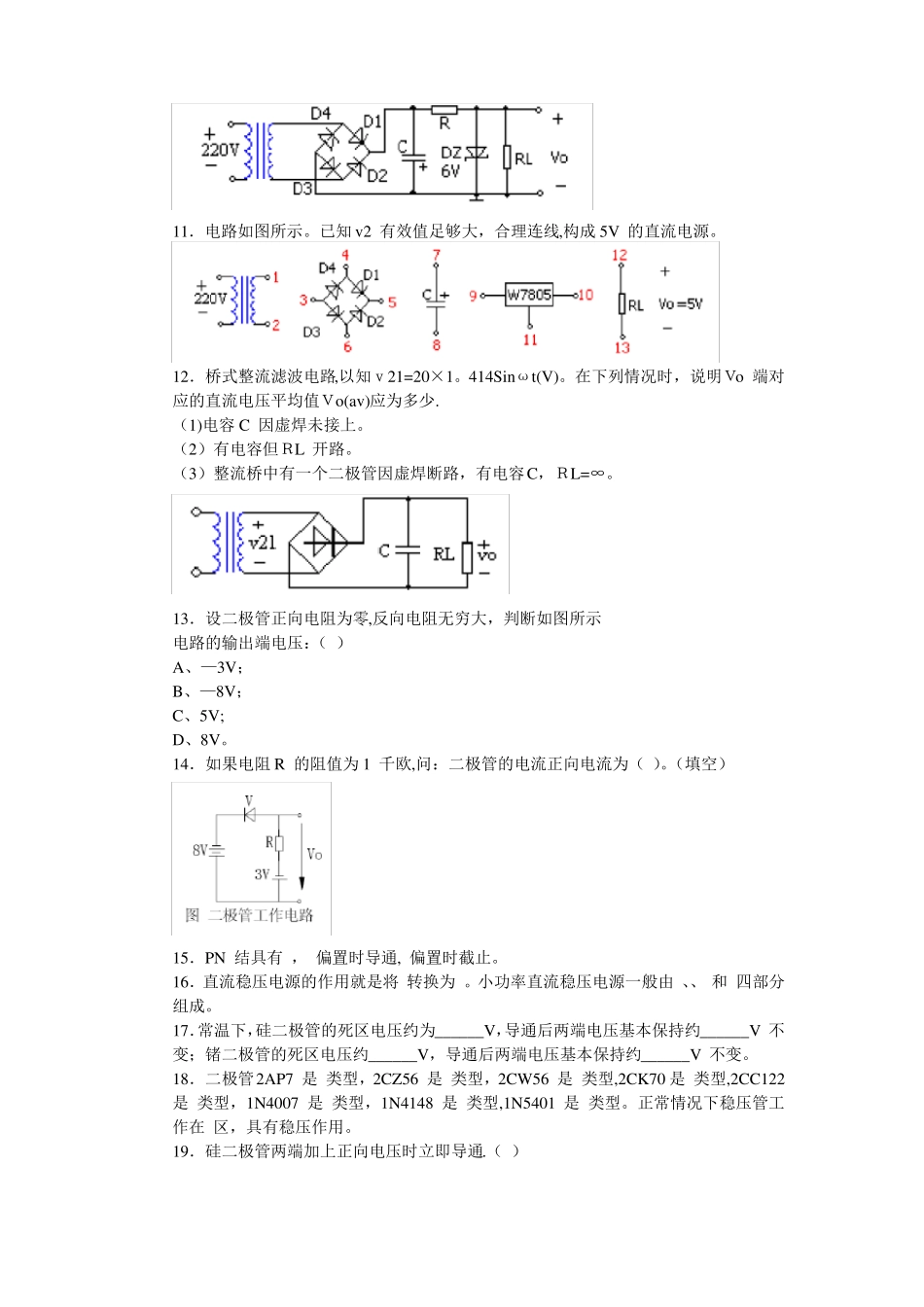

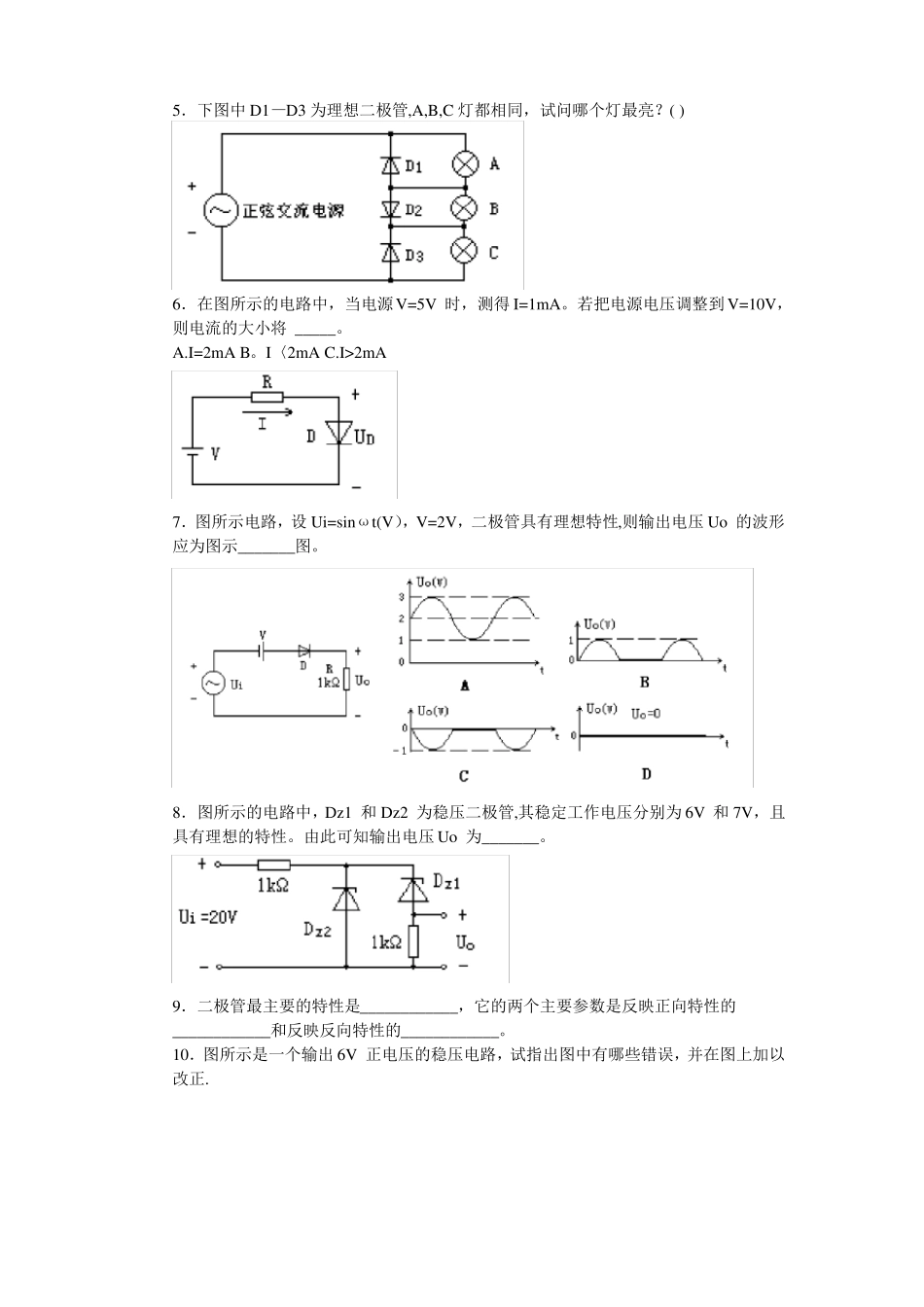

模拟电子技术部分习题及答案——直流稳压电源项目一、二极管与三极管的基础知识二极管习题一、熟悉概念与规律1．半导体2．P型半导体3．N型半导体4．PN结5．单向导电性6．整流二极管7．稳压二极管8．发光二极管9．开关特性10．三极管11．三极管的饱合特性12．三极管的截止特性13．三极管的放大特性二、理解与计算题1．当温度升高时，二极管的正向压降_变小,反向击穿电压变小.2．硅稳压二极管并联型稳压电路中，硅稳压二极管必须与限流电阻串联,此限流电阻的作用是（C——调压限流）。A、提供偏流B、仅限流电流C、兼有限流和调压两个作用3。有两个2CW15稳压管，一个稳压值是8V,另一个稳压值是7.5V,若把两管的正极并接,再将负极并接，组合成一个稳压管接入电路，这时组合管的稳压值是（B——7。5V）。8V；B、7。5V;C、15。5V4．稳压管DW稳压值为5.3V,二极管VD正向压降0.7V,当VI为12V时,DW和VD是否导通，V0为多少？R电阻的作用。答：DW和VD不导通，V0为5。3V,R电阻的作用是分压限流.5．下图中D1—D3为理想二极管,A,B,C灯都相同，试问哪个灯最亮？()6．在图所示的电路中，当电源V=5V时，测得I=1mA。若把电源电压调整到V=10V，则电流的大小将_____。A.I=2mAB。I〈2mAC.I>2mA7．图所示电路，设Ui=sinωt(V），V=2V，二极管具有理想特性,则输出电压Uo的波形应为图示_______图。8．图所示的电路中，Dz1和Dz2为稳压二极管,其稳定工作电压分别为6V和7V，且具有理想的特性。由此可知输出电压Uo为_______。9．二极管最主要的特性是____________，它的两个主要参数是反映正向特性的____________和反映反向特性的____________。10．图所示是一个输出6V正电压的稳压电路，试指出图中有哪些错误，并在图上加以改正.11．电路如图所示。已知v2有效值足够大，合理连线,构成5V的直流电源。12．桥式整流滤波电路,以知ｖ21=20×1。414Sinωt(V)。在下列情况时，说明Ｖo端对应的直流电压平均值Ｖo(av)应为多少.（1)电容C因虚焊未接上。（2）有电容但ＲL开路。（3）整流桥中有一个二极管因虚焊断路，有电容C，ＲL=∞。13．设二极管正向电阻为零,反向电阻无穷大，判断如图所示电路的输出端电压：（）A、—3V；B、—8V；C、5V;D、8V。14．如果电阻R的阻值为1千欧,问：二极管的电流正向电流为（）。（填空）15．PN结具有，偏置时导通,偏置时截止。16．直流稳压电源的作用就是将转换为。小功率直流稳压电源一般由、、和四部分组成。17．常温下，硅二极管的死区电压约为______V，导通后两端电压基本保持约______V不变；锗二极管的死区电压约______V，导通后两端电压基本保持约______V不变。18．二极管2AP7是类型，2CZ56是类型，2CW56是类型,2CK70是类型,2CC122是类型，1N4007是类型，1N4148是类型,1N5401是类型。正常情况下稳压管工作在区，具有稳压作用。19．硅二极管两端加上正向电压时立即导通.（）20．当二极管两端正向偏置电压大于死区电压时,二极管才能导通。（)21．二极管的反向击穿电压大小与温度有关，温度升高反向击穿电压增大.（)22．用万用表欧姆挡粗测2AP9时用RX10档.（）23．在输出电压相同的情况下，桥式整流电容滤电路和桥式整流电路所选二极管的最大电流可以相同.(）24．同硅管相比，锗管的参数更易受温度的影响。（)25．半导体就是导电性能介于导体与绝缘体之间的一类物质。（)26．稳压二极管正常工作时必须反偏，且反偏电流必须大于稳定电流ZI。（）27．半导体二极管反向击穿后立即烧毁。（)28．用模拟万用表和数字万用表在测试二极管的极性时，测试方法和判别依据完全一样。()29．2CZ型二极管，以下说法正确的是(）A．适用于小信号检波B．适用于整流C．适用于开关电路30．对于晶体二极管，下列说法正确的是（)A.正向偏置导通,反向偏置截止B。导通时可等效为一线性电阻C.在达到反向击穿电压之前通过的电流很小D.反向击穿后立即烧毁31．题图1.5。1所示电路，二极管为理想二极管，以下说法正确的是（）A。VD导通，UAO=6VB.VD导通,UAO=—6VC.VD截止，UAO=9VD.VD导通，UAO=－9V32．硅二极管正偏时，正偏电压0。7V和正偏电压0.5V时,二极管呈现的电阻值()A．相同B不相同C无法判断33．用模拟万用表RX1...
