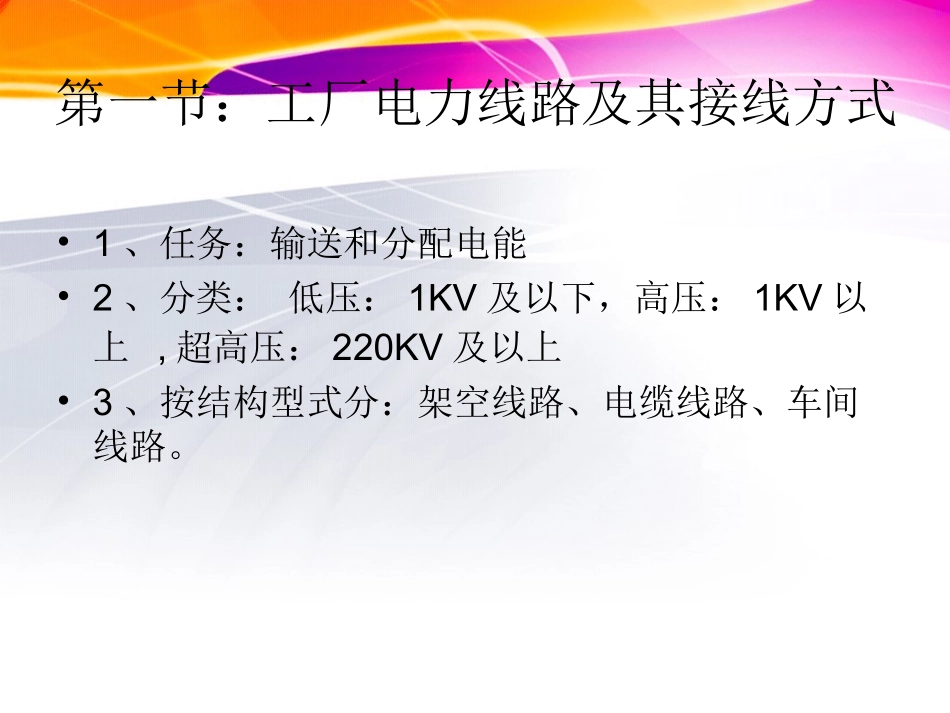

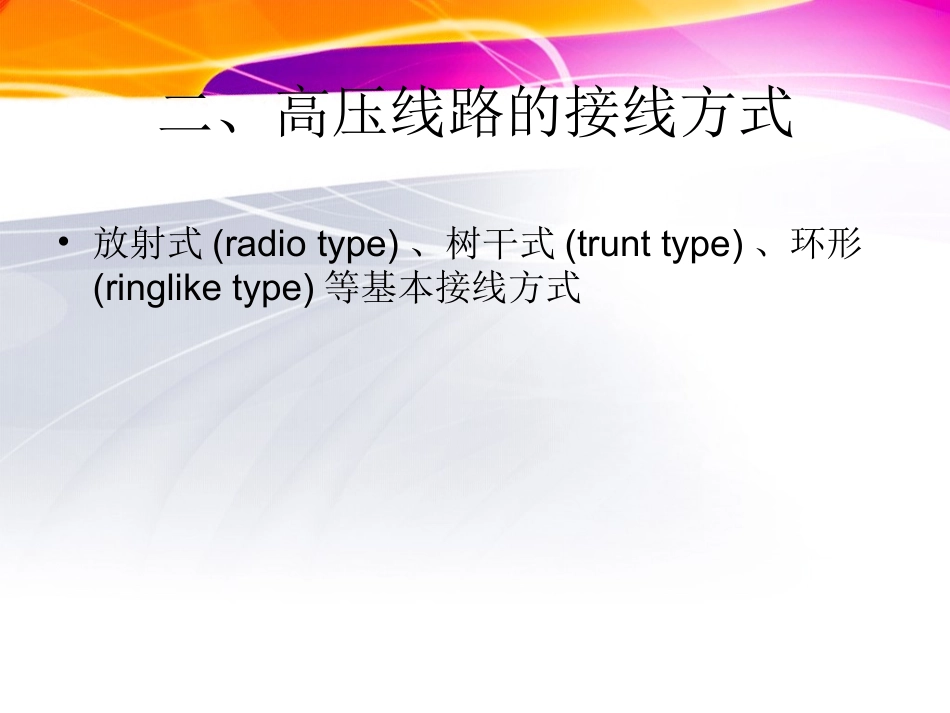

工厂电力线路工厂电力线路第一节：工厂电力线路及其接线方式•1、任务：输送和分配电能•2、分类：低压：1KV及以下，高压：1KV以上,超高压：220KV及以上•3、按结构型式分：架空线路、电缆线路、车间线路。二、高压线路的接线方式•放射式(radiotype)、树干式(trunttype)、环形(ringliketype)等基本接线方式一）、放射式接线：•优点：线路之间互不影响，供电可靠性较高，便于装设自动装置，保护装置也很简单。•缺点：高压开关设备用的较多，每台高压断路器须装设一个高压开关柜，使投资增加。•二）、树干式接线•优点：减少线路的有色金属消耗量；采用高压开关数少，投资少。•缺点：供电可靠性较低。•（三）、环行接线实际上是两端供电的树干式接线。三、低压线路的接线方式（一）、放射式接线优点：线路发生故障时互不影响，因此供电可靠性较高。缺点：有色金属消耗量较多，采用开关设备较多。适用于设备容量较大或对供电可靠性要求较高的设备配电（二）、树干式接线优点：有色金属消耗量少，采用的开关设备较少。缺点：供电可靠性较差。适用于供电容量较小、分布较均匀的用电设备链式接线，是一种变形的树干式接线。（三）、环行接线供电可靠性高。第二节工厂电力线路的结构的敷设一、架空线路的结构和敷设优点：架空线路与电缆线路相比，成本低，投资少，安装容易、维护和检修方便，易于发现和排除故障等。缺点：易受雷击和污垢空气的危害，占用一定的地面和空间，有碍交通和观瞻组成：导线、电杆、绝缘子、线路、金具等。1低压导线，2针式绝缘子，3横担，4低压电杆，5横担，6高压悬式绝缘子串，7线夹，8高压导线，9高压电杆，10避雷线（一）架空线路的导线导线是线路的主体，担负着输送电能的功能。要求：必须有良好的导电性，要具有一定的机械强度和耐腐蚀性，尽可能的质轻而价廉。导线的材质有：铜、铝、钢。铜的导电性最好，机械强度也相当高，但是贵重金属，价格高，应尽量少用。铝的机械强度较差，导电性能较好，且质轻价廉，因此，用的较多。钢的机械强度大，但导电性能差功耗大，一般只作避雷线使用。架空线一般采用裸导线。分类：单股线、多股绞线：铜绞线、铝绞线和钢芯铝绞线。钢芯铝绞线：芯线是钢线，增加导线的抗拉强度；外围用铝线，增加导电性能。（LGJ）。（二）电杆、横担和拉线电杆是支持导线的支柱。要求：有足够的机械强度，经久耐用，价廉、便于搬运和安装。按其材料分：木杆、水泥杆、铁塔。工厂用水泥杆最多。按在架空线路中的地位和功能分：直线杆、分段杆、转角杆、跨越杆、分支杆1、5、11、14终端杆，2、9分支杆，3转角杆，4、6、7、10直线杆(中间杆)，8分段杆(耐张杆)，12、13跨越杆横担：安装在电杆上部，用来安装绝缘子以架设导线。常用的有木横担、铁横担、瓷横担。（三）线路绝缘子和金具绝缘子又称瓷瓶。用来将导线固定在电杆上，并使导线与电杆绝缘。分低压和高压。线路金具是用来连接导线、安装横担和绝缘子的金属附件。（四）架空线路的敷设敷设的要求和路径的选择选择架空线路的路径时的原则路径要短，转角尽量地少。尽量避开河洼和雨水冲刷地带、不良地质条区及易燃易爆等危险场所。不应引起机耕、交通和人行困难。不宜跨越房屋，应与建筑物保持一定距离。应与工厂和城镇的总体规划协调配合，并适当考虑今后的发展。导线在电干上的排列方式。三相四线制低压架空线路的导线，一般都采用水平排列如图5—16a中性线靠近电干。三相三线制架空线路的导线，采用三角形排列。如图5—16b、c，也可水平排列如图5—16f。多回路导线同干架设时，可三角、水平混合排列。如图5—16d也可垂直排列图5—16e。电压较高的在上边，较低的在下边。3、架空线路的档距、弧垂及其他距离架空线路的档距（有称跨距），是指同一线路上相邻两根电干之间的水平距离。架空线路的弧垂（又称弛垂），是指架空线路一个挡距内导线最低点与两端电杆上导线悬挂点之间的垂直距离，架空线路的线间距离、档距、导线对地面和水面的最小距离、架空线路与各种设施接近和交叉的最小距离等。二、电缆线路的结构和敷设电缆线路与架空线路相比，具有成本高、投资大、维修不便等缺点...
