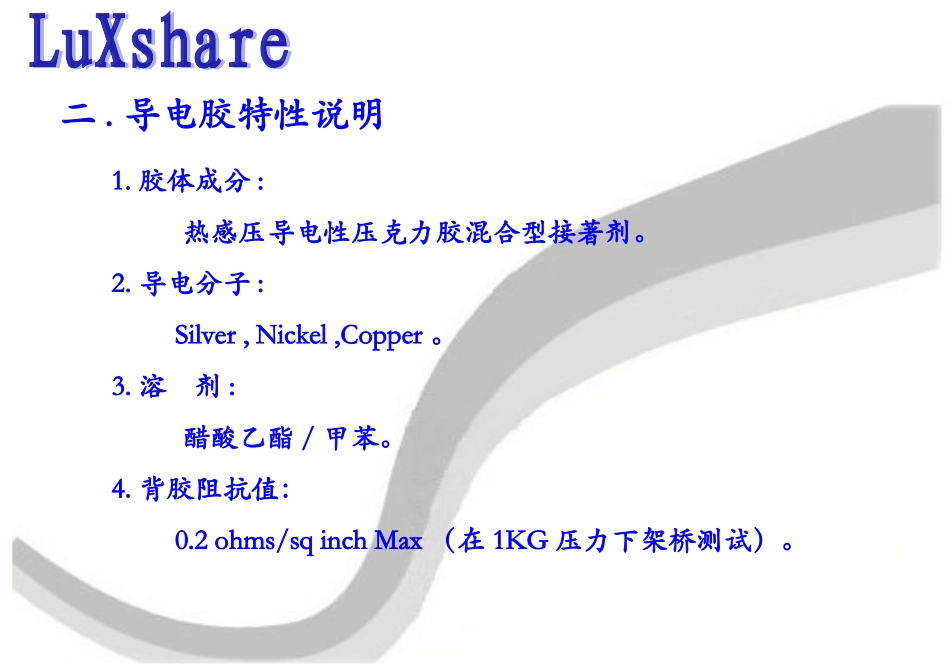

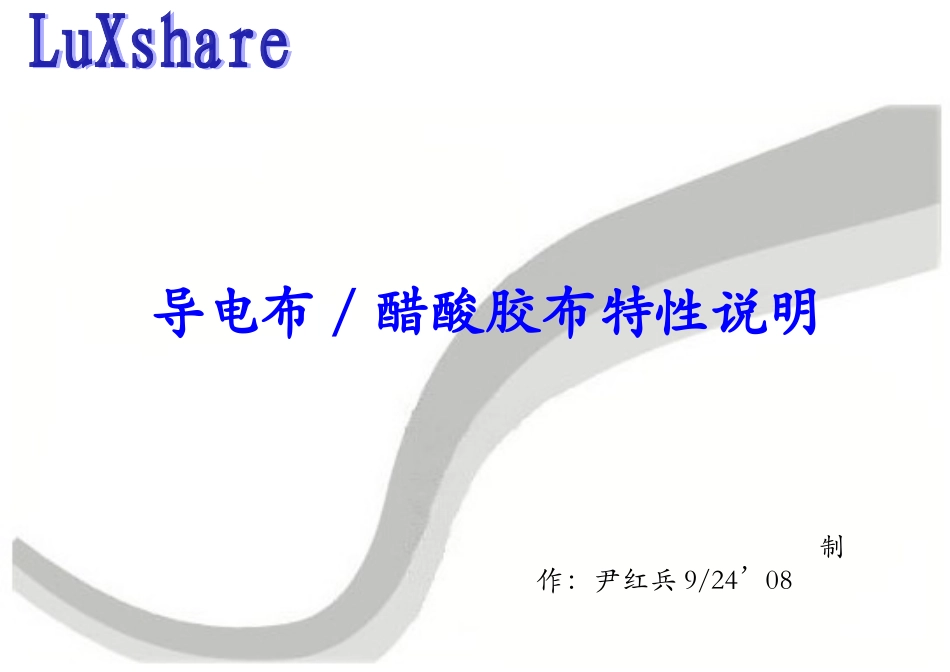

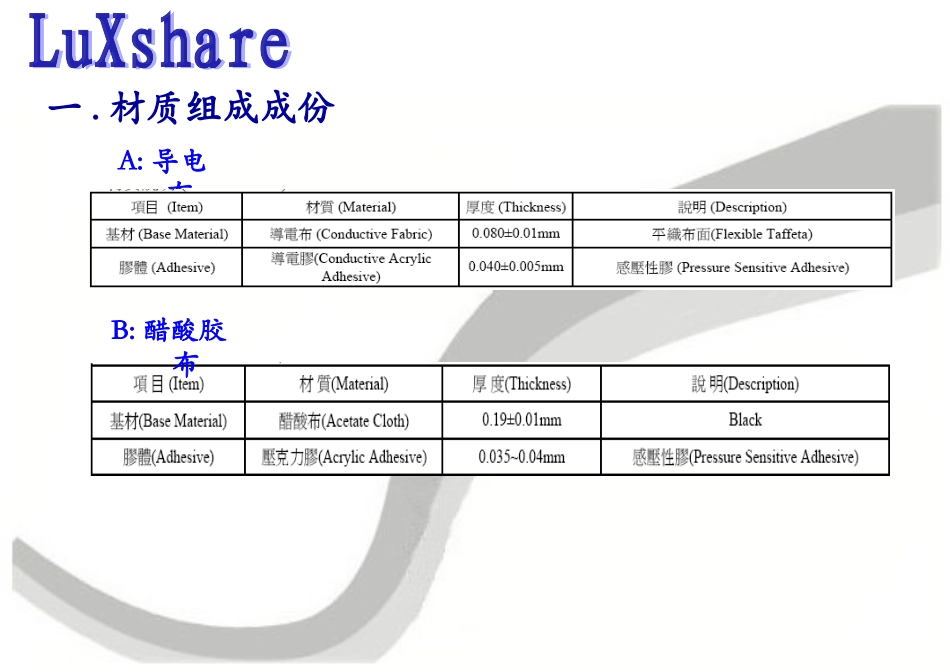

1/251/13制作：尹红兵9/24’08导电布/醋酸胶布特性说明2/252/13一.材质组成成份A:导电布B:醋酸胶布3/253/13二.导电胶特性说明1.胶体成分:热感压导电性压克力胶混合型接著剂。2.导电分子:Silver,Nickel,Copper。3.溶剂:醋酸乙酯/甲苯。4.背胶阻抗值：0.2ohms/sqinchMax（在1KG压力下架桥测试）。4/254/13三.物理性能测试1.粘著力测试A：测试要求；导电布：1.2KG/inch；醋酸胶布：1.0KG/inch；B：测试方法：1)取被测物25.4*300mm.注意操作时应配戴洁净手套,以免造成表面氧化而导致测试值误差.先用清洁剂将钢板擦试干凈.然后将被测物平贴于钢板表面(务必贴实,防止气泡),再用2Kg滚动滑轮来回滚动一次.2)打开计算机及拉力试验机电源开关,待运作正常后,利用“升降键”将两个“快速接头”间距调至145mm,将被测物一端平整卡入上部“快速接头”位,将钢板一端平整卡入下部“快速接头”位,然后锁紧螺丝.5/255/133)利用计算机将位移设定为60mm﹑开始力量设为0.1kgf﹑(x轴为力量,y轴为位移)速度设300mm/min﹑选定“剥离试验”型式.4)鼠标点击QCTechA主画面右下角的start键,手动点击试验机上up键,开始测试,观察QCTechA主画面之“实时数据”变化.当位移移至50mm后,鼠标点击QCTechA主画面右下角的stop键,后点击试验机上down键,下降3mm.再将QCTechA主画面之“实时数据”归0,然后再点击QCTechA主画面右下角的start键,又开始测试,这样反复3次,即可测出3组数据,达到精确的效果.5)测试结束后,利用打印将测试报表打印出来,在报表的“结果表格中直接读取数据即为所测试的数据.6/256/13C：测试设备---拉力测试机快速接头显示器升降键QCTechA主画面结果报表即时数据7/257/132.保持力测试A：测试要求；导电布：1440minute/Min；醋酸胶布：1440minute/Min;B：测试方法：1）;取被测物25.4*200mm附于擦净之304#钢板镜面,使用2KG滚轮辗压使胶带均匀粘着25.4mm*25.4mm于试验片上(一般此方法准备10组试验片).2）;将粘着好胶带之粘着片10组,分别挂于试验机内之挂钩上.3):取10个分别1kg砝码吊挂于试验片胶带下方的连接片,于吊挂同时定时器之开关自动开始计时,各计时器之电源独立.8/258/13C：测试设备---保持力试验机定时器砝码RST鍵9/259/133.初粘力测试A：测试要求；导电布：3.5mm/Max；醋酸胶布：3.5mm/Max;B:测试方法;1);取钢板二块50*300mm,用酒精将表面擦拭干净;被测物25.4*300mm.注意:取样时要配戴洁净手套.2)；将被测物一端用封箱胶纸固定在其中一块钢板的反面20mm处,另一端固定在钢板的正面(光面)280mm处,使其被测物胶面朝上置入试验机底部20mm处.3）；将机台置于稳固之桌面，并用水平仪调好水平，调整欲测试的角度。（一般均为30。）4）；取3#钢球置于试验点,按动弹簧片使钢球从试验点自动滚下.5）；观察试验机最底部与钢珠中心点的距离，并记录此数据；10/2510/13C：测试设备---初粘性试验机3﹟钢球弹簧片被測物11/2511/134.耐压测试A：测试要求；醋酸胶布：1.5KV/minute最小;B:测试机:耐压测试机5.阻抗测试A：测试要求；导电胶布：0.07ohms/inch最大;(测试样品规格：25.4*25.4mm）B:测试机:阻抗测试机6.屏蔽测试A：测试要求；导电胶布：78～88db;(测试频率：100MHZ～1000MHZ）B:测试机:屏蔽测试仪12/2512/13四.使用说明1.使用目的A：醋酸胶布；a;绝缘b；防止线材与外部机构接触而造成损伤B:导电布:a；导电作用b；对信号线进行屏蔽，达到更好的传输效果2.使用条件A：粘贴物表面清洁，干躁；B：粘贴时施加力量至少要达到2KG以上C：粘贴时重叠部分至少有2mm以上重叠D:使用温度宜在10-35℃备注：目前我们产品也有在低温环境中存放，故针对冬天出货至北方的产品则要求供应商改变胶体比例，让胶质变稀，适宜于低温环境下的使用。13/2513/13TheEndThanks!以上仅供各位参考，不正之处请指正！
