孔、轴的公差与国家标准VIP免费

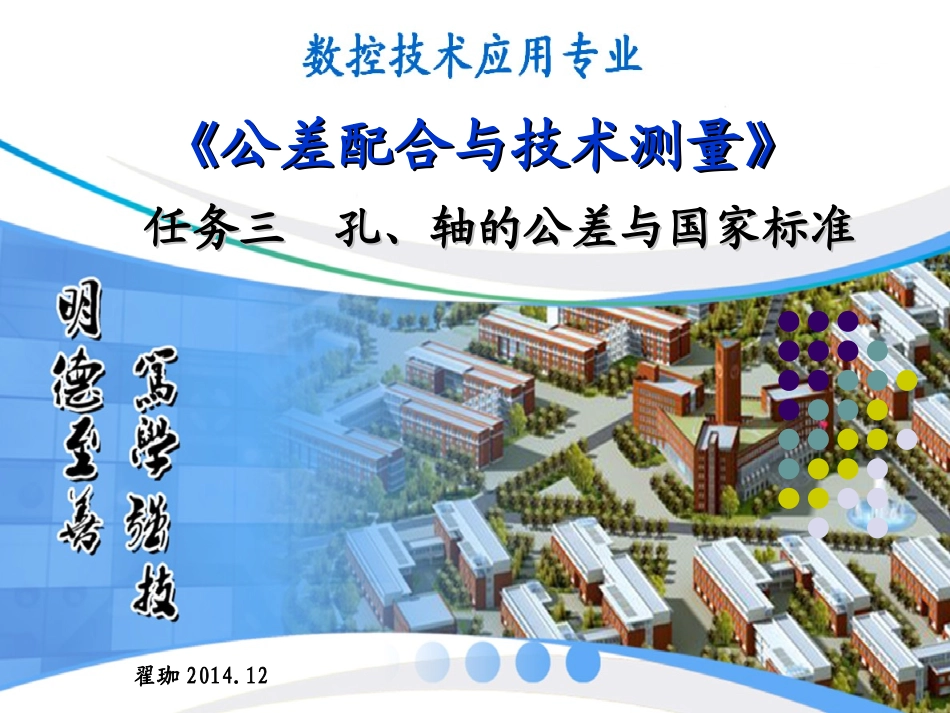

孔、轴的公差与国家标准_第1页

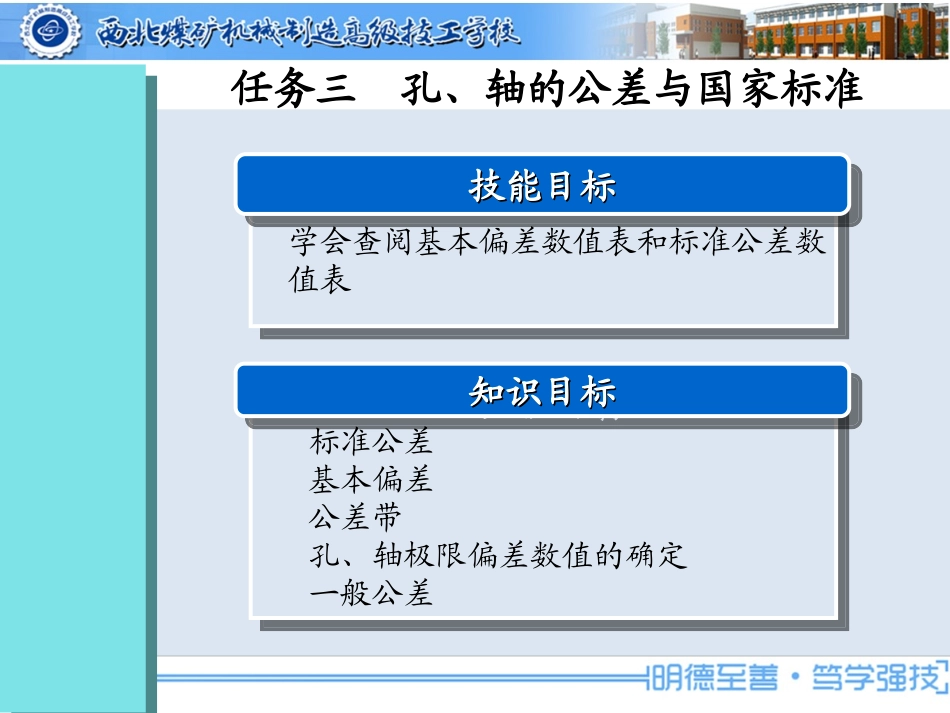

1/39
孔、轴的公差与国家标准_第2页
2/39
孔、轴的公差与国家标准_第3页
3/39
《公差配合与技术测量》《公差配合与技术测量》翟珈2014.12任务三任务三孔、轴的公差与国家标准孔、轴的公差与国家标准知识目标知识目标知识目标知识目标任务三孔、轴的公差与国家标准学会查阅基本偏差数值表和标准公差数值表学会查阅基本偏差数值表和标准公差数值表技能目标技能目标技能目标技能目标标准公差基本偏差公差带孔、轴极限偏差数值的确定一般公差为了便于生产,实现零部件的互换性和满足不同的使用要求,国标对相应的零部件的加工尺寸的变动量进行了统一的规定。现在我们就来研究是如何规定的,通过学习,我们应该掌握如何应用。用两种方法分别查表确定下列尺寸的极限偏差和公差值。ф40G7ф36f6ф30S5ф50js7ф65H4ф35F8ф80m8ф50R6为了便于生产,实现零部件的互换性和满足不同的使用要求,国标对相应的零部件的加工尺寸的变动量进行了统一的规定。现在我们就来研究是如何规定的,通过学习,我们应该掌握如何应用。用两种方法分别查表确定下列尺寸的极限偏差和公差值。ф40G7ф36f6ф30S5ф50js7ф65H4ф35F8ф80m8ф50R6任务提出:任务提出:任务提出:任务提出:相关知识相关知识任务实施任务实施任务评价任务评价任务分析任务分析任务提出任务提出任务三孔、轴的公差与国家标准国家标准对零部件的加工控制采用公差带,公差带由标准公差和基本偏差两个要素组成。国家标准对零部件的加工控制采用公差带,公差带由标准公差和基本偏差两个要素组成。相关知识相关知识任务实施任务实施任务评价任务评价任务提出任务提出任务分析任务分析任务三孔、轴的公差与国家标准做为一名技术工人,你在加工产品时,该怎样确定所加工产品是合格的?若不合格该如何处理?一、标准公差国家标准《极限与配合》中规定的公差称为标准公差。标准公差的数值与两个因素有关——标准公差等级和基本尺寸分段。国家标准《极限与配合》中规定的公差称为标准公差。标准公差的数值与两个因素有关——标准公差等级和基本尺寸分段。任务分析任务分析任务实施任务实施任务评价任务评价任务提出任务提出相关知识相关知识任务三孔、轴的公差与国家标准1.标准公差等级公差等级——确定尺寸精确程度的等级。国家标准设置了20个公差等级“IT”表示标准公差,后面的数字表示公差等级公差等级——确定尺寸精确程度的等级。国家标准设置了20个公差等级“IT”表示标准公差,后面的数字表示公差等级任务分析任务分析任务实施任务实施任务评价任务评价任务提出任务提出相关知识相关知识公差等级是划分尺寸精确程度高低的标志。虽然在同一公差等级中,不同基本尺寸对应不同的标准公差值,但这些尺寸被认为具有相等的精确程度。公差等级是划分尺寸精确程度高低的标志。虽然在同一公差等级中,不同基本尺寸对应不同的标准公差值,但这些尺寸被认为具有相等的精确程度。任务分析任务分析任务实施任务实施任务评价任务评价任务提出任务提出相关知识相关知识公差等级越高,零件的精度也越高,但加工难度大,生产成本高;反之公差等级越低,零件的精度也越低,但加工难度小,生产成本降低。公差等级越高,零件的精度也越高,但加工难度大,生产成本高;反之公差等级越低,零件的精度也越低,但加工难度小,生产成本降低。任务分析任务分析任务实施任务实施任务评价任务评价任务提出任务提出相关知识相关知识2.基本尺寸分段从理论上讲,同一公差等级的标准公差数值也应随基本尺寸的增大而增大。尺寸分段后,同一尺寸段内所有的基本尺寸,在相同公差等级的情况下,具有相同的公差值。从理论上讲,同一公差等级的标准公差数值也应随基本尺寸的增大而增大。尺寸分段后,同一尺寸段内所有的基本尺寸,在相同公差等级的情况下,具有相同的公差值。例如:基本尺寸40mm和50mm都在大于30mm至50mm尺寸段,两尺寸的IT7数值均为0.025mm。任务分析任务分析任务实施任务实施任务评价任务评价任务提出任务提出相关知识相关知识任务分析任务分析任务实施任务实施任务评价任务评价任务提出任务提出相关知识相关知识二、基本偏差1.基本偏差及其代号国标《极限与配合》中规定,用以确定公差带相对于零线位置的上偏差或下偏差,称为基本...
