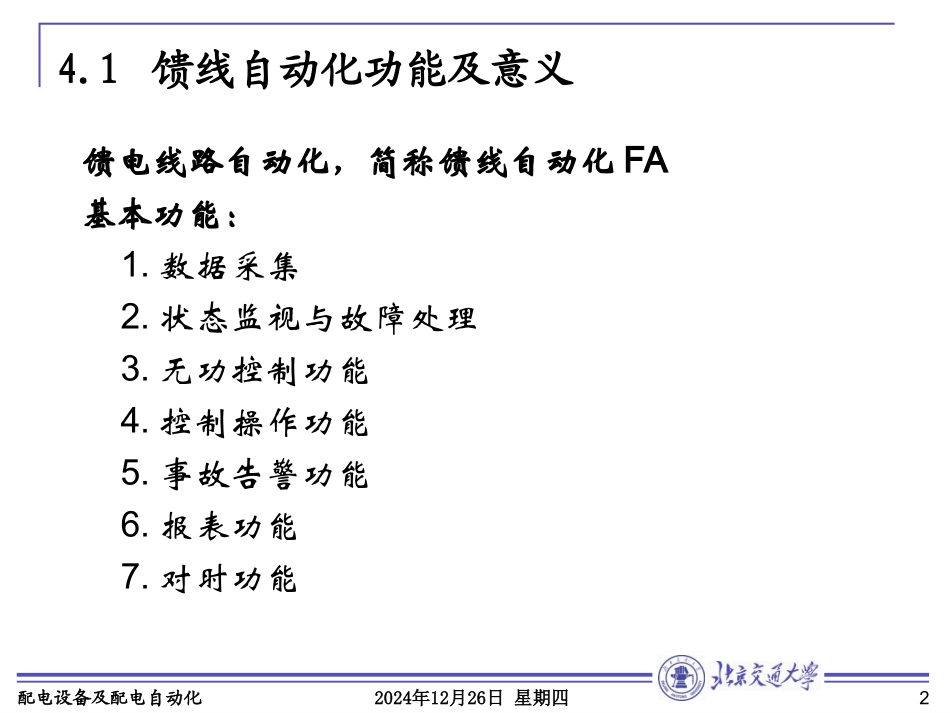

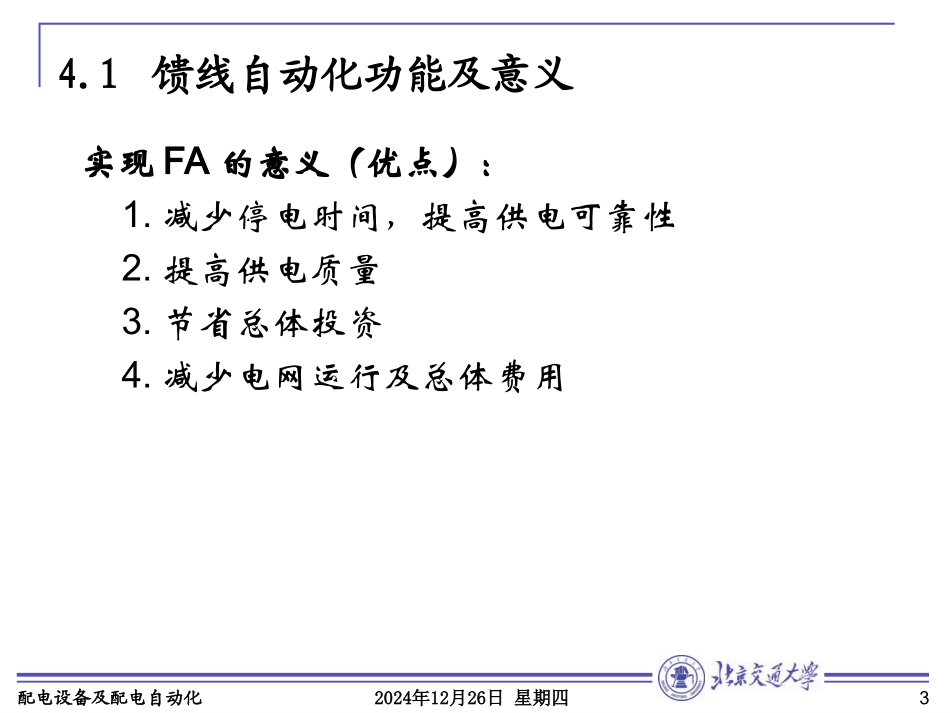

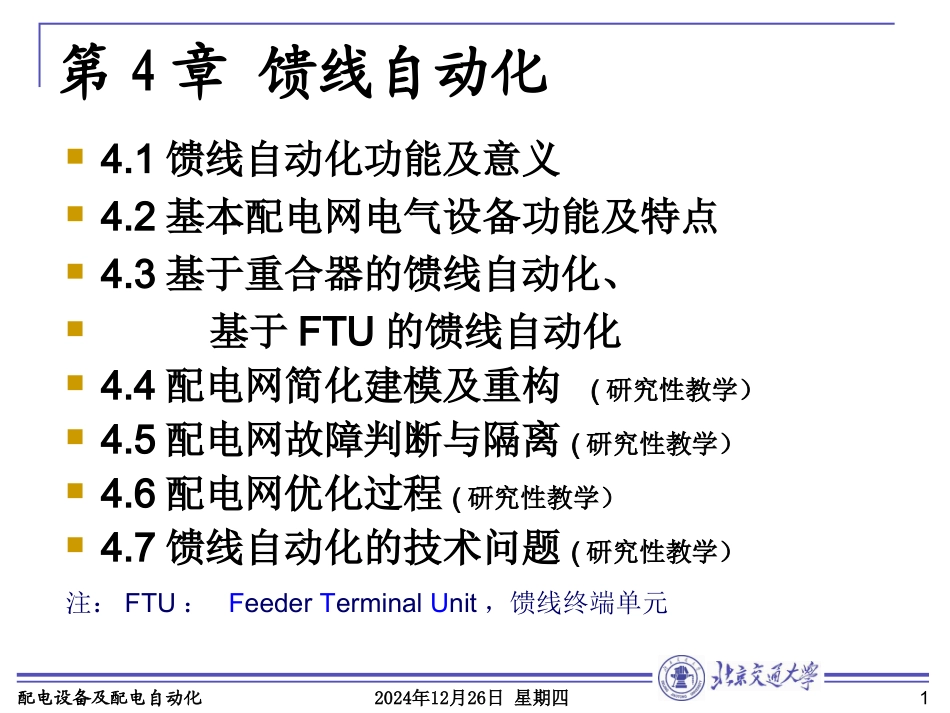

配电设备及配电自动化2024年12月26日星期四1第4章馈线自动化4.1馈线自动化功能及意义4.2基本配电网电气设备功能及特点4.3基于重合器的馈线自动化、基于FTU的馈线自动化4.4配电网简化建模及重构(研究性教学）4.5配电网故障判断与隔离(研究性教学）4.6配电网优化过程(研究性教学）4.7馈线自动化的技术问题(研究性教学）注：FTU：FeederTerminalUnit，馈线终端单元配电设备及配电自动化2024年12月26日星期四24.1馈线自动化功能及意义馈电线路自动化，简称馈线自动化FA基本功能：1.数据采集2.状态监视与故障处理3.无功控制功能4.控制操作功能5.事故告警功能6.报表功能7.对时功能配电设备及配电自动化2024年12月26日星期四34.1馈线自动化功能及意义实现FA的意义（优点）：1.减少停电时间，提高供电可靠性2.提高供电质量3.节省总体投资4.减少电网运行及总体费用配电设备及配电自动化2024年12月26日星期四44.2基本配电网电气设备功能及特点基本配电设备包括：断路器；隔离开关；配电变压器；负荷开关；熔断器；开关柜；（以上设备在前面的课程中都讲过）我们重点讲述：重合器分段器重合分段器配电设备及配电自动化2024年12月26日星期四54.2.1重合器重合器（Recloser）：具有多次重合功能和自具功能的断路器，是一种能够检测故障电流，在给定时间内切断故障电流并进行给定次数重合的控制装置。重合功能是：当发生短路，重合器断开后，再合闸几次（一般为3.4次）如短路是永久性的，重合器经过预定次数的重合以后重合失败，不再重合，也就是闭锁。手动可以解除闭锁。配电设备及配电自动化2024年12月26日星期四64.2.1重合器自具功能是：（1）自带控制和操作电源（如锂电池）（2）它的操作不受外界继电气控制，而由微处理器控制。（3）记忆和识别功能配电设备及配电自动化2024年12月26日星期四7重合器与断路器比较重合器断路器结构灭弧室；操动机构；控制系统；高压合闸线圈灭弧室；操动机构功能识别故障；断开故障电流；多次重合；分闸闭锁断开故障电流；电路分合闸动作方式检测故障电流，自动分闸，再次重合；无需通信和接受遥控命令只能接受保护信号分闸和控制室遥控命令分合闸开断特点双时限和双时性开断特性开断、重合均由控制保护系统决定安装地点变电站内、架空线路一般在变电站内配电设备及配电自动化2024年12月26日星期四84.2.1重合器主要技术参数：1、额定电流：设备长期可承受的电流2、额定电压：设备标称电压3、最小脱扣电流：重合器由闭合状态到断开状态的最小电流配电设备及配电自动化2024年12月26日星期四94.2.1重合器4、重合器时间电流特性：短路电流越大，动作越快快速动作线A慢速动作线B、C当故障发生后，重合器就会按照预设的动作顺序动作比如：3次合闸“一快二慢”短路发生，一快：重合器第一次快速动作断开，然后重合，如果电路电流还有，那么延时一定时间再和闸，这是一慢；如果延时后合闸故障还在，那么将延时更长再合闸，为二慢。配电设备及配电自动化2024年12月26日星期四104.2.2分段器ASL分段器（Sectionalizers）：一种与电源侧前级开关设备相配合，在无电压或是无电流的情况下自动分闸的开关设备。它串联在重合器或断路器的负荷侧，它不能断开故障电流。过流脉冲计数型分段器工作程序当线路发生故障时，电源侧保护装置切断故障线路，分段器的计数装置开始计过流脉冲次数，当达到预先整定的的次数后，在重合器跳开故障线路的瞬间，分段器自动跳开。配电设备及配电自动化2024年12月26日星期四11在上图中，假设重合器为1快2慢重合3次，那么分段器计数次数也将设定为3次后动作。当负荷1侧发生短路时，如果是瞬间短路，分段器记录过流脉冲次数为1，重合器跳闸断电，后重合器快速合闸，由于是瞬间短路没有短路电流，所以重合成功。分段器计数只为1，所以不断开。假如是永久故障，那么重合器将断3次，合3次，3次都有短路电流，分段器计数过流脉冲到达3次，最后断开配电设备及配电自动化2024年12月26日星期四12分段器实物分段器的自具功能：记忆过流脉冲次数经过一定复位时间，可以自动清除已有计数，为下一次工作做准备。配电设备及配电自动化2...
