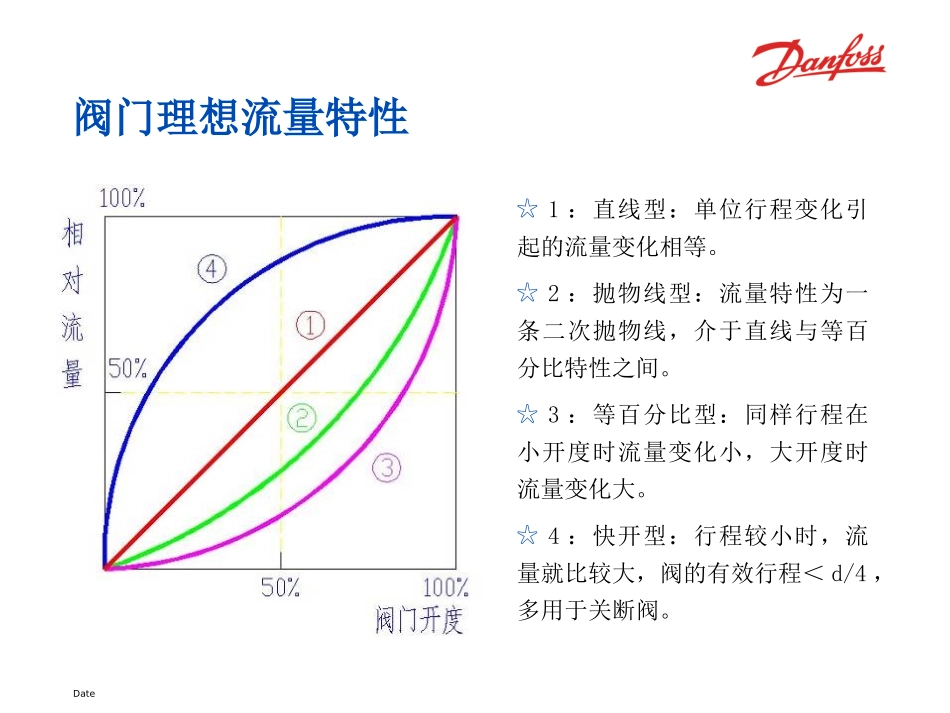

DateDANFOSS电动调节阀介绍丹佛斯(上海)自动控制有限公司Date阀门的基本概念1、定义：阀门两端的压差为1bar时，阀门全开时流经阀门的流量，以m3/h计。流量:压降:]/[kQ3vhmp]/[ΔpQk3vhm][kQΔp2vbar２、计算：阀门并联1Vk2Vk]/[kkk3v2v1v0hm阀门串联1Vk2Vk2v22v12v0k1k1k1]/[3222122210hmkkkkkvvvvv阀门的流通能力-kvDate阀门理想流量特性☆1：直线型：单位行程变化引起的流量变化相等。☆2：抛物线型：流量特性为一条二次抛物线，介于直线与等百分比特性之间。☆3：等百分比型：同样行程在小开度时流量变化小，大开度时流量变化大。☆4：快开型：行程较小时，流量就比较大，阀的有效行程＜d/4，多用于关断阀。Date阀门理想流量特性的实现：阀芯形状（1）直线特性阀芯（2）等百分比特性阀芯（3）快开特性阀芯（4）抛物线特性阀芯（5）等百分比特性阀芯（开口形）（6）直线特性阀芯（开口形）Date阀权度的定义：max1000100svvvppppaΔpv100:阀门全开时阀上的压降Δpv0:阀门全关时阀上的压降Δpsmax：系统的总压降阀权度Date如何实现盘管散热量和阀门开度的线性关系由于盘管静特性为指数特性，因此为了达到良好的受控效果，通常采用对数型曲线的调节阀。只有保证一定的阀权度，才能保证阀门的实际曲线符合要求。由于盘管静特性与供水水温差有关，因此，小温差对于这个问题更敏感，所以这个问题在夏季空调设计中尤为重要，否则，系统稳定时间过长。Date电动调节阀DN15－DN50，螺纹连接DN32－DN125，法兰连接VRBVRGVF2AME15AME25AME55AME85Date丹佛斯电动调节阀技术特点一、控制方式灵活、方便：☆驱动器可接收0－20mA、4－20mA、0－10V、2－10V任一种控制信号；输出信号为0-10V或2-10V；具有输入信号分段功能，能够用一个信号控制两个电动调节阀。二、功能强大、操作简便：☆阀门具有行程自检功能，能够自动检测阀杆的最高位和最低位，并将之分配给相应的电压信号。☆阀位显示功能，能够显示阀门的开度位置；☆阀门正反向动作设定，能够方便地满足不同工况的要求；☆手动操作功能，确保无电状态下的正常操作；☆模拟量控制与三点控制方式选择；☆可在驱动器上对阀体的调节特性在对数/线性之间选择；三、安全可靠：☆具有极限位置力敏开关，起过载保护作用，能够有效地防止烧坏驱动器；☆接线安全保护功能，接线接错时不会烧坏驱动器；☆故障报警功能，能够对驱动器出现的异常情况进行报警；Date•接线SN=公共线SP=电源(-15%+10%24Vac)Y=阀位给定信号1=驱动轴向伸出方向运动3=驱动轴向收缩方向运动X=阀位反馈信号•自检:驱动器第一次上电后会自动自检;任何时候按Reset键均可进行自检(驱动器用于其他阀体时;手动操作以后)•直接操作:将端子1或3与SN短接•手动操作:注意手动操作时阀位信号是不准确的,因此在转入自动以前应将阀门开至最大,或重新自检•测试功能:指示灯持续亮(工作正常);指示灯闪烁1HZ(自检中);指示灯闪烁3HZ(故障)功能及调试(AME为例)Date9个拨位开关的设定1-----U/I，信号类型2-----2/0，信号范围3-----正/反，正反向动作4-----标准/分段，标准或分段模式5-----0-5V/5-10V，分段模式下输入信号范围6-----控制信号/3点控制7-----等百分比/线性8-----流量衰减开关9-----自检设定(AME为例)Date分段模式Date等百分比/线性转换001020VmA00ABAABB1020VmA77LOG.flowLIN.flowLOG.flowLIN.flowAABBABBAABABBAAABBABABABDate转换原理ABAABBABAABB0%Kv100%Kv001020VmA001020VmA0%Kv100%Kv1LOG.flowLIN.flowLOG.LIN.BAABABAABABABABBABDateDate流量衰减开关0010208VmA00110208VmA100%Kvs82%KvsRed.Kvs100%Kvs100%KvsRed.KvsAABBABBAABABAABABBBAAABBDate流量衰减开关16m3/hAABABBBAABABKv13m3/h95%LOG.StandardKvsMiddleflowMiddleFlow(%)Strokeformiddleflow(%)0,40,51581,75%94,85%0,630,81581,50%94,77%11,381,25%94,69%1,62,0582,00%94,93%2,53,2581,25%94,69%45,1581,75%94,85%6,38,1581,50%94,77%101381,25%94,69%1620,582,00%94,93%2532,581,25%94,69%4051,581,75%94,85%6381,581,50%94,77%100122,584,48%95,69%145182,5...
