高考物理 恒定电流精品试题VIP免费

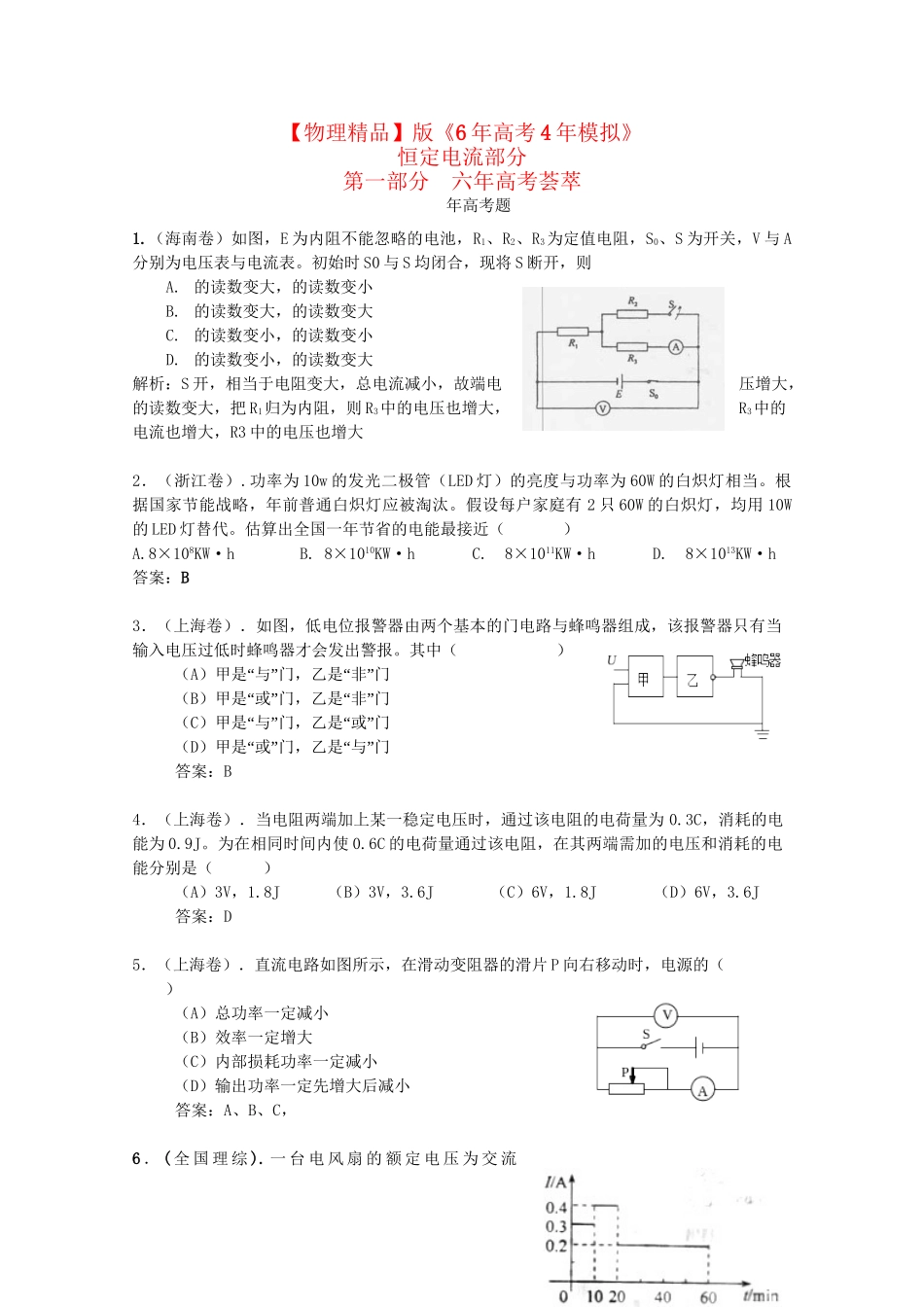

【物理精品】版《6年高考4年模拟》恒定电流部分第一部分六年高考荟萃年高考题1.（海南卷）如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表。初始时S0与S均闭合，现将S断开，则A.的读数变大，的读数变小B.的读数变大，的读数变大C.的读数变小，的读数变小D.的读数变小，的读数变大解析：S开，相当于电阻变大，总电流减小，故端电压增大，的读数变大，把R1归为内阻，则R3中的电压也增大，R3中的电流也增大，R3中的电压也增大2．（浙江卷）.功率为10w的发光二极管（LED灯）的亮度与功率为60W的白炽灯相当。根据国家节能战略，年前普通白炽灯应被淘汰。假设每户家庭有2只60W的白炽灯，均用10W的LED灯替代。估算出全国一年节省的电能最接近（）A.8×108KW·hB.8×1010KW·hC.8×1011KW·hD.8×1013KW·h答案：B3．（上海卷）．如图，低电位报警器由两个基本的门电路与蜂鸣器组成，该报警器只有当输入电压过低时蜂鸣器才会发出警报。其中（）（A“”“”）甲是与门，乙是非门（B“”“”）甲是或门，乙是非门（C“”“”）甲是与门，乙是或门（D“”“”）甲是或门，乙是与门答案：B4．（上海卷）．当电阻两端加上某一稳定电压时，通过该电阻的电荷量为0.3C，消耗的电能为0.9J。为在相同时间内使0.6C的电荷量通过该电阻，在其两端需加的电压和消耗的电能分别是（）（A）3V，1.8J（B）3V，3.6J（C）6V，1.8J（D）6V，3.6J答案：D5．（上海卷）．直流电路如图所示，在滑动变阻器的滑片P向右移动时，电源的（）（A）总功率一定减小（B）效率一定增大（C）内部损耗功率一定减小（D）输出功率一定先增大后减小答案：A、B、C，6．(全国理综).一台电风扇的额定电压为交流220V。在其正常工作过程中，用交流电流表测得某一段时间内的工作电流I随时间t的变化如图所示。这段时间内电风扇的用电量为A.3.9×10-2度B.5.5×10-2度C.7.8×10-2度D.11.0×10-2度【解析】根据计算得B正确。【答案】B7．(全国理综).（6分）在黑箱内有一由四个阻值相同的电阻构成的串并联电路，黑箱面板上有三个接线柱1、2、3.用欧姆表测得1、2接线柱之间的电阻为1Ω，2、3接线柱之间的电阻为1.5Ω，1、3接线柱之间的电阻为2.5Ω。（1）在虚线框中画出黑箱中的电阻连接方式；（2）如果将1、3接线柱用导线连接起来，1、2接线柱之间的电阻为______Ω。【解析与答案】（1）如下图（2）两电阻并联为。8．（北京高考卷）．（18分）“”在测定金属的电阻率实验中，所用测量仪器均已校准．待测金属丝接入电路部分的长度约为50cm．（1）用螺旋测微器测量金属丝的直径，其中某一次测量结果如图1所示，其读数应为___________mm（该值接近多次测量的平均值）（2）用伏安法测金属丝的电阻Rx．实验所用器材为：电池组(电动势为3V，内阻约1Ω)、电流表(内阻约0.1Ω)、电压表(内阻约3kΩ)、滑动变阻器R(0~20Ω，额定电流2A)、开关、导线若干．某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：由以上数据可知，他们测量Rx是采用图2中的_________图(“”“”选填甲或乙)．（3）图3是测量Rx的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端．请根据图(2)所选的电路图，补充完成图3中实物间的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏．（4）这个小组的同学在坐标纸上建立U、I坐标系，如图4所示，图中已标出了测量数据对应的4个坐标点．请在图4中标出第2、4、6次测量数据坐标点，并描绘出U─I图线．由图线得到金属丝的阻值Rx=___________Ω(保留两位有效数字)．（5）根据以上数据可以估算出金属丝的电阻率约为___________(填选项前的符号)．A．1×10-2ΩmB．1×10-3ΩmC．1×10-6ΩmD．1×10-8Ωm次数1234567U/V0.100.300.701.001.501.702.30I/A0.0200.0600.1600.2200.3400.4600.520VARSRxRS图2乙甲VARxPRx图30I/A图4U/V0.51.52.52.01.00.100.200.300.400.500.60（6）任何实验测量都存在误差．本实验所用测量仪器均已校准，下列关于误差的说法中正确的选项是___________(有多个正确选项)．A．用螺旋测微器测量金属丝直径时，由于读数引...
