恒定电流(电路专题)VIP免费

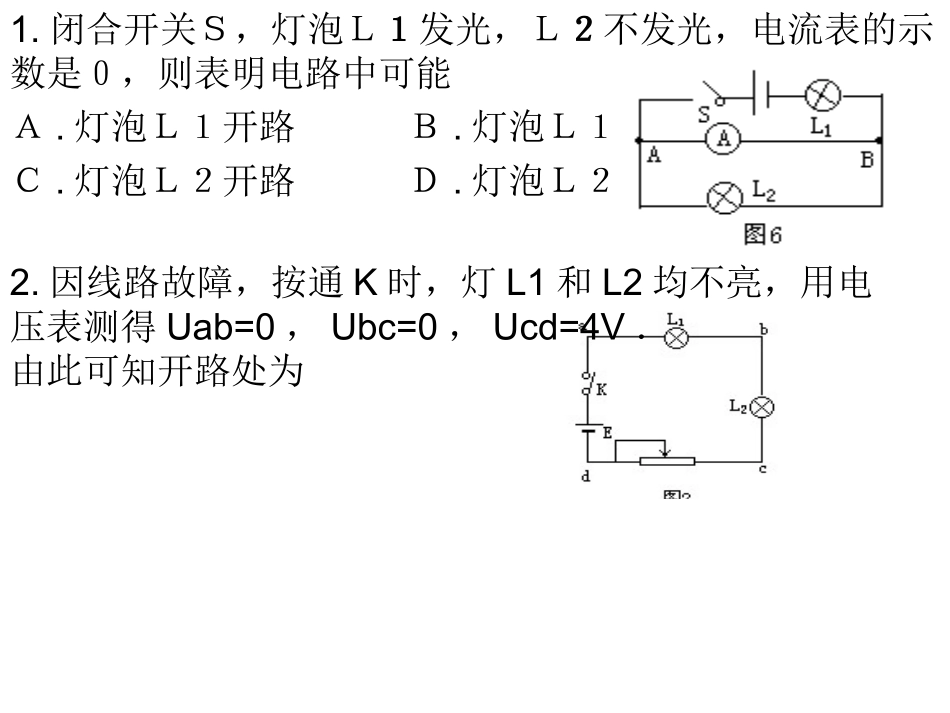

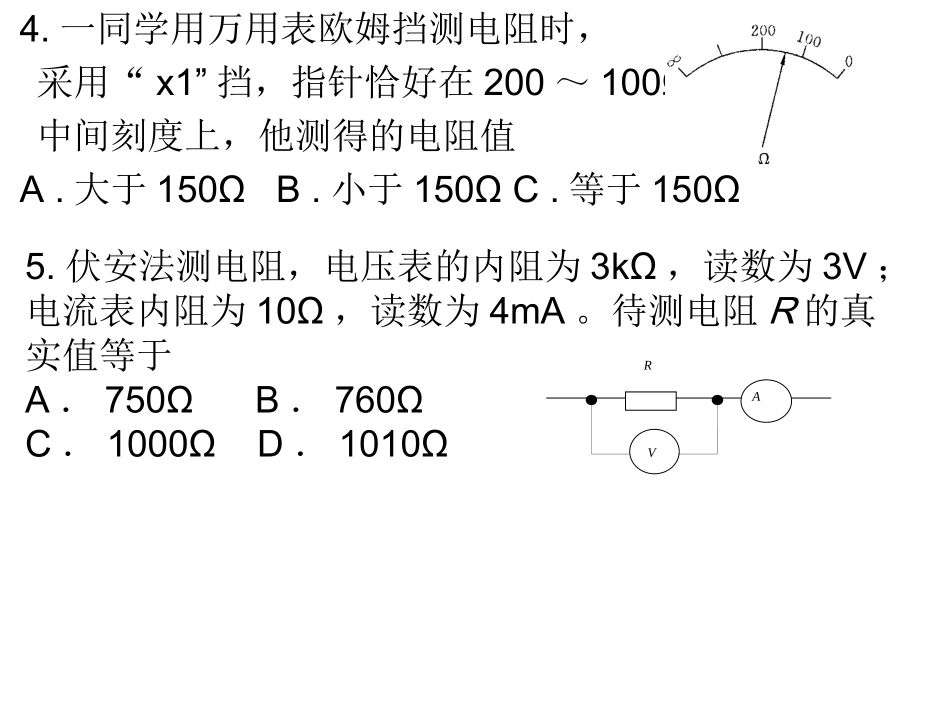

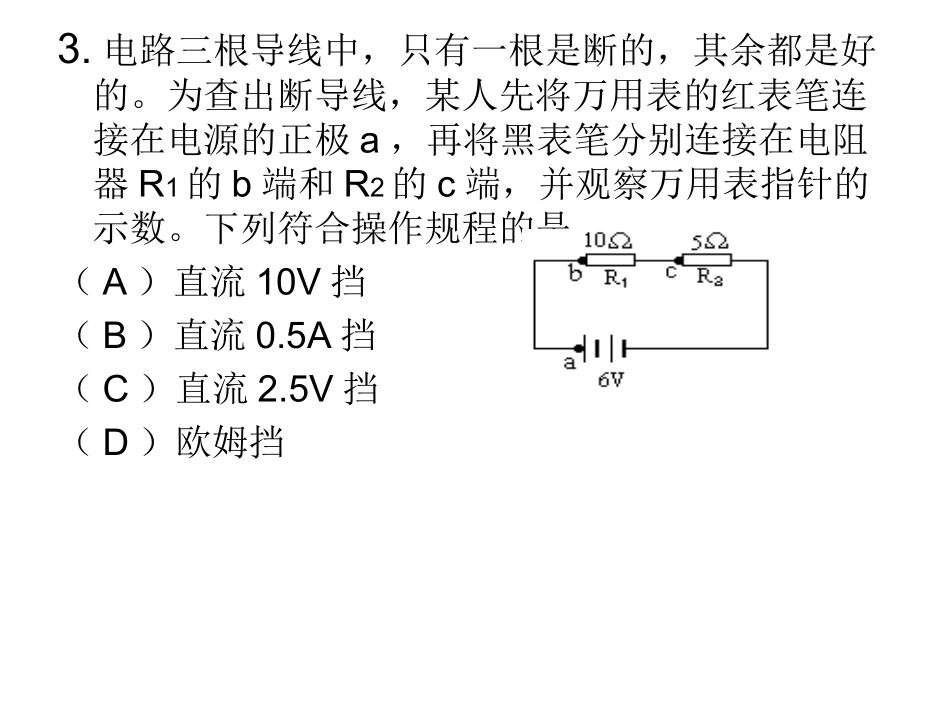

1.闭合开关Ｓ，灯泡Ｌ１发光，Ｌ２不发光，电流表的示数是０，则表明电路中可能Ａ.灯泡Ｌ１开路Ｂ.灯泡Ｌ１短路Ｃ.灯泡Ｌ２开路Ｄ.灯泡Ｌ２短路2.因线路故障，按通K时，灯L1和L2均不亮，用电压表测得Uab=0，Ubc=0，Ucd=4V．由此可知开路处为3.电路三根导线中，只有一根是断的，其余都是好的。为查出断导线，某人先将万用表的红表笔连接在电源的正极a，再将黑表笔分别连接在电阻器R1的b端和R2的c端，并观察万用表指针的示数。下列符合操作规程的是（A）直流10V挡（B）直流0.5A挡（C）直流2.5V挡（D）欧姆挡4.一同学用万用表欧姆挡测电阻时，采用“x1”挡，指针恰好在200～100Ω中间刻度上，他测得的电阻值A.大于150ΩB.小于150ΩC.等于150ΩVRA5.伏安法测电阻，电压表的内阻为3kΩ，读数为3V；电流表内阻为10Ω，读数为4mA。待测电阻R的真实值等于A．750ΩB．760ΩC．1000ΩD．1010Ω6.图是双量程电压表，表头是一个内阻Rg=500Ω，满刻度电流为Ig=1mA的毫安表，现接成量程分别为10V和100V的两个量程，则所串联的电阻R1=______Ω，R2=______Ω。7.一伏特计为电流表G与电阻R串联而成，在使用中发现此伏特计的读数总比准确值稍小一些，可采用A.在R上串联一比R小得多的电阻B.在R上串联一比R大得多的电阻C.在R上并联一比R小得多的电阻D.在R上并联一比R大得多的电阻RG8.r是电源的内阻，R1和R2是外电路中的电阻，当R1=R2=r时，所消耗的功率PrP∶1P∶2等于()A、1l1B∶∶、211∶∶C、144D∶∶、4l1∶∶9.三盏灯消耗的功率相同，则三盏灯电阻之比RA∶RB∶RCA．111B∶∶．411∶∶C．144D∶∶．122∶∶10.三个阻值都相同的电阻器，每个额定功率10W，AB两端接到电源上，这三只电阻耗电总功率的最大值是A．30WB．20WC．15WD．12.5W11.室内有1.5kW的电饭煲、200W的电冰箱、750W的取暖器、250W的电视机和2kW的空调器.如果进线处有13A的保险丝，供电电压为220V，不可同时使用A.电饭煲和电冰箱B.取暖器和空调器C.电饭煲和空调器D.电冰箱、电视机和空调器12.电源内阻不能忽略，当电路中点亮的电灯的数目增多时，A.外电路的总电阻逐渐变大，电灯两端的电压逐渐变小B.外电路的总电阻逐渐变大，电灯两端的电压逐渐不变C.外电路的总电阻逐渐变小，电灯两端的电压逐渐不变D.外电路的总电阻逐渐变小，电灯两端的电压逐渐变小图14-513.居民楼里有各种不同的电器，如电炉、电视机、微波炉、电脑等。停电时，用欧姆表测得A、B间的电阻为R；供电后，各家电器同时使用，测得A、B间的电压为U，进线电流为I，如图所示，则计算该幢居民楼用电的总功率可以用的公式是（）A．B．C．D．RIP2RUP2UIPtWP14.广东物理电动势为E、内阻不计的电源与三个灯泡和三个电阻相接。只合上开关S1，三个灯泡都能正常工作。如果再合上S2，则A．电源输出功率减小B．L1上消耗的功率增大C．通过R1上的电流增大D．通过R3上的电流增大15.电源电动势为30V，内阻不计，一个“6V，12W”的电灯与一个绕线电阻为2Ω的电动机M串联接入电路.已知电路中电灯正常发光，电动机输出机械功率为A.40WB.44WC.48WD.60WLKM16.相距11km的A．B两地架两根供电导线，由于受到暴风的影响，在两地之间某处一棵树倒在两根电线上造成故障，为查明事故地点，先在A端加12V电压，在B处测得电压10V，再在B地加12V电压，在A地测得电压4V，求故障处距A多远？17.用一个标有“12V24w”的灯泡做实验，测得灯丝电阻随灯泡两端电压变化关系图线如图所示，求（1）在正常发光下，灯泡的电功率为多大？（2）设灯丝电阻与绝对温度成正比，室温为300K，求正常发光条件下灯丝的温度。图10一1618.有一用电器的铭牌上标明额定电压为12V，额定功率因字迹不清而无法辩认。现有电压为24v的恒压电源，及一个阻值为0—10Ω、额定功率较大的滑动变阻器，以及电流表、电压表。请设计一个电路，要求能安全地测出该用电器的额定功率。试画出电路图并简要说明实验原理、实验方法和测定结果。19.书写投影仪的光源是强光灯泡，发光时的温度很高，必须用电动机带动风扇给予降温．请你设计书写投影仪的电路．要求：电动机启动后灯泡才可以发光．
