-某组合机床的电气控制系统设计VIP专享VIP免费

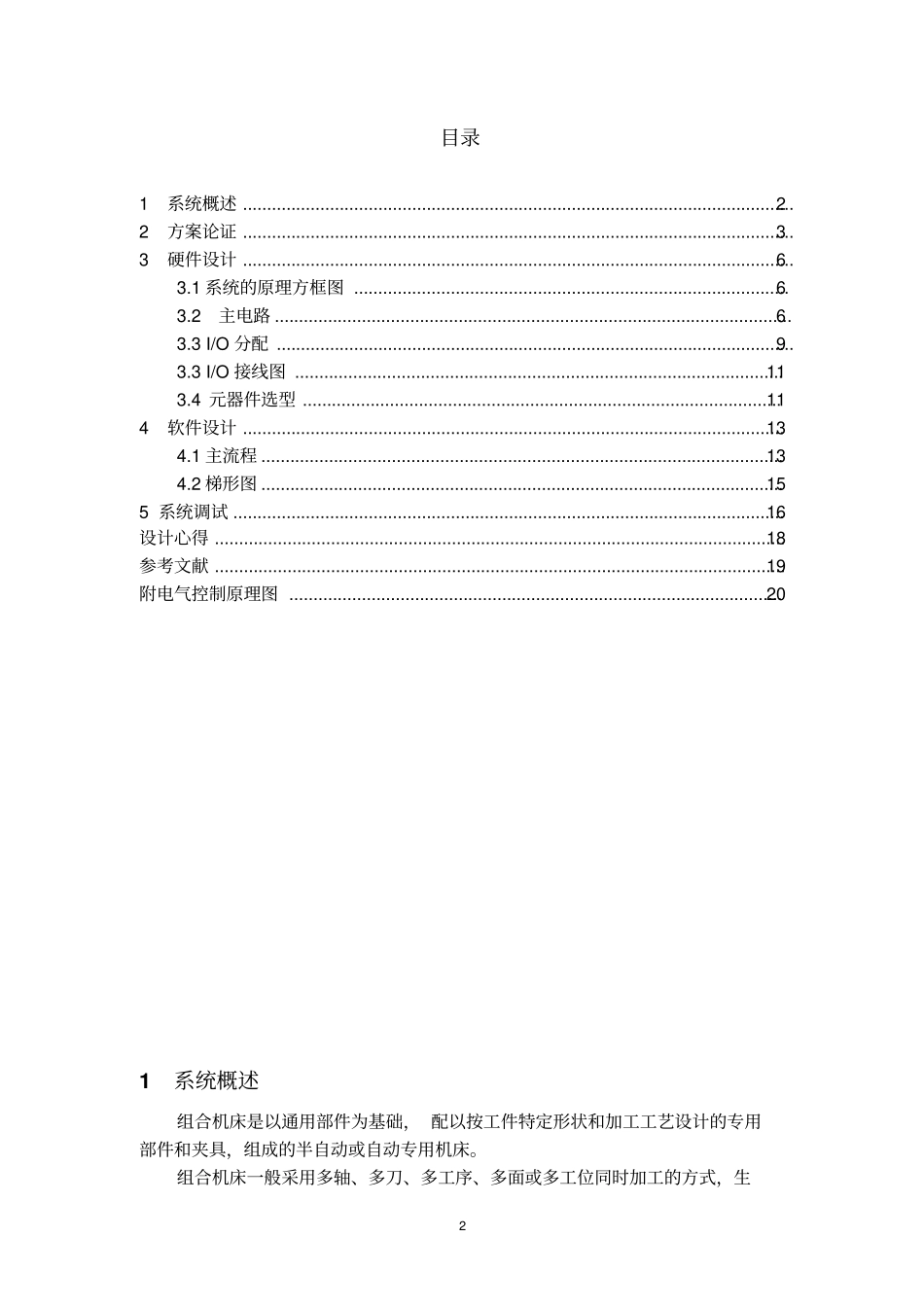

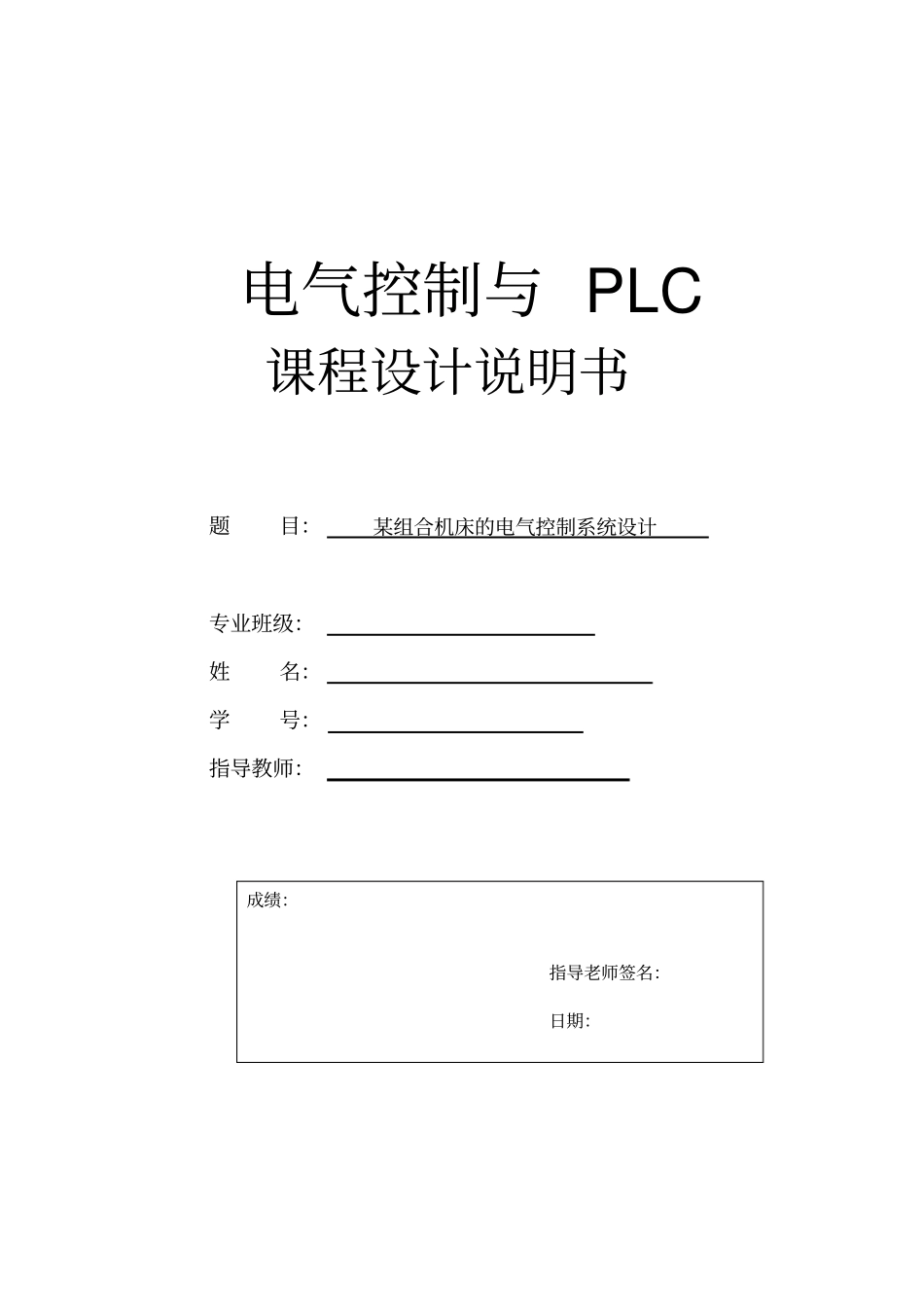

电气控制与PLC课程设计说明书题目：某组合机床的电气控制系统设计专业班级：姓名：学号：指导教师：成绩：指导老师签名：日期：2目录1系统概述..................................................................................................................22方案论证..................................................................................................................33硬件设计..................................................................................................................63.1系统的原理方框图..........................................................................................63.2主电路...........................................................................................................63.3I/O分配...........................................................................................................93.3I/O接线图.....................................................................................................113.4元器件选型...................................................................................................114软件设计................................................................................................................134.1主流程............................................................................................................134.2梯形图............................................................................................................155系统调试..................................................................................................................16设计心得......................................................................................................................18参考文献......................................................................................................................19附电气控制原理图......................................................................................................201系统概述组合机床是以通用部件为基础，配以按工件特定形状和加工工艺设计的专用部件和夹具，组成的半自动或自动专用机床。组合机床一般采用多轴、多刀、多工序、多面或多工位同时加工的方式，生3产效率比通用机床高几倍至几十倍。由于通用部件已经标准化和系列化，可根据需要灵活配置，能缩短设计和制造周期。因此，组合机床兼有低成本和高效率的优点，在大批、大量生产中得到广泛应用，并可用以组成自动生产线。组合机床一般用于加工箱体类或特殊形状的零件。加工时，工件一般不旋转，由刀具的旋转运动和刀具与工件的相对进给运动，来实现钻孔、扩孔、锪孔、铰孔、镗孔、铣削平面、切削内外螺纹以及加工外圆和端面等。有的组合机床采用车削头夹持工件使之旋转，由刀具作进给运动，也可实现某些回转体类零件(如飞轮、汽车后桥半轴等)的外圆和端面加工。随着PLC控制技术日益成熟并得到越来越广泛的应用，利用原有的继电器—接触器控制电路设计PLC控制系统，或直接进行PLC控制系统的设计，都能很好地满足组合机床自动化控制的要求。本次设计的要求如下：1#2#SQ1SQ2SQ3SQ4SQ6SQ5M4M3M2M1如图所示为某一组合机床的示意图，左面为1#箱体移动式动力头。主轴电机M1为5.5KW、1440转/分钟，1#箱体的进给电机为M3为1.5KW、1450转/分钟，工进与快进采用电磁铁YV1（DC24V，10W）进行切换；右面为2#箱体移动式动力头。主轴电机M2为5.5KW、1440转/分钟，2#箱体的工作进给电机为M4，为1.5KW、1450转/分钟，工进与快进采用电磁铁YV2（DC24V，10W）进行切换。SQ1为左动力头的原位限位，SQ3为左动力头的快进限位，SQ5为左动力头的工进限位，SQ2为右动力头的原位限位，SQ4为右动力头的快进限位，SQ6为右动力头的工进限位，...
