03一次布线工艺要求VIP专享VIP免费

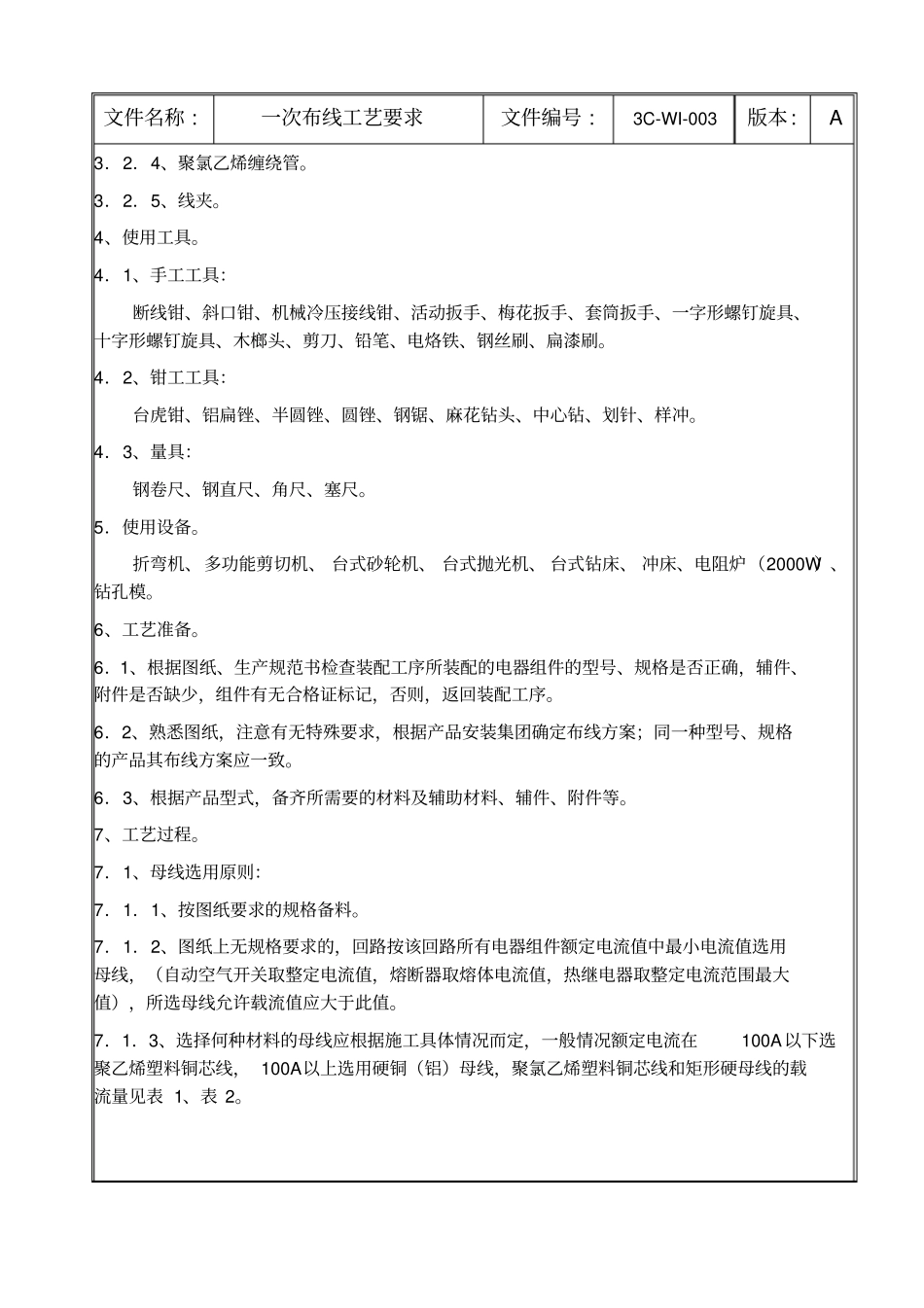

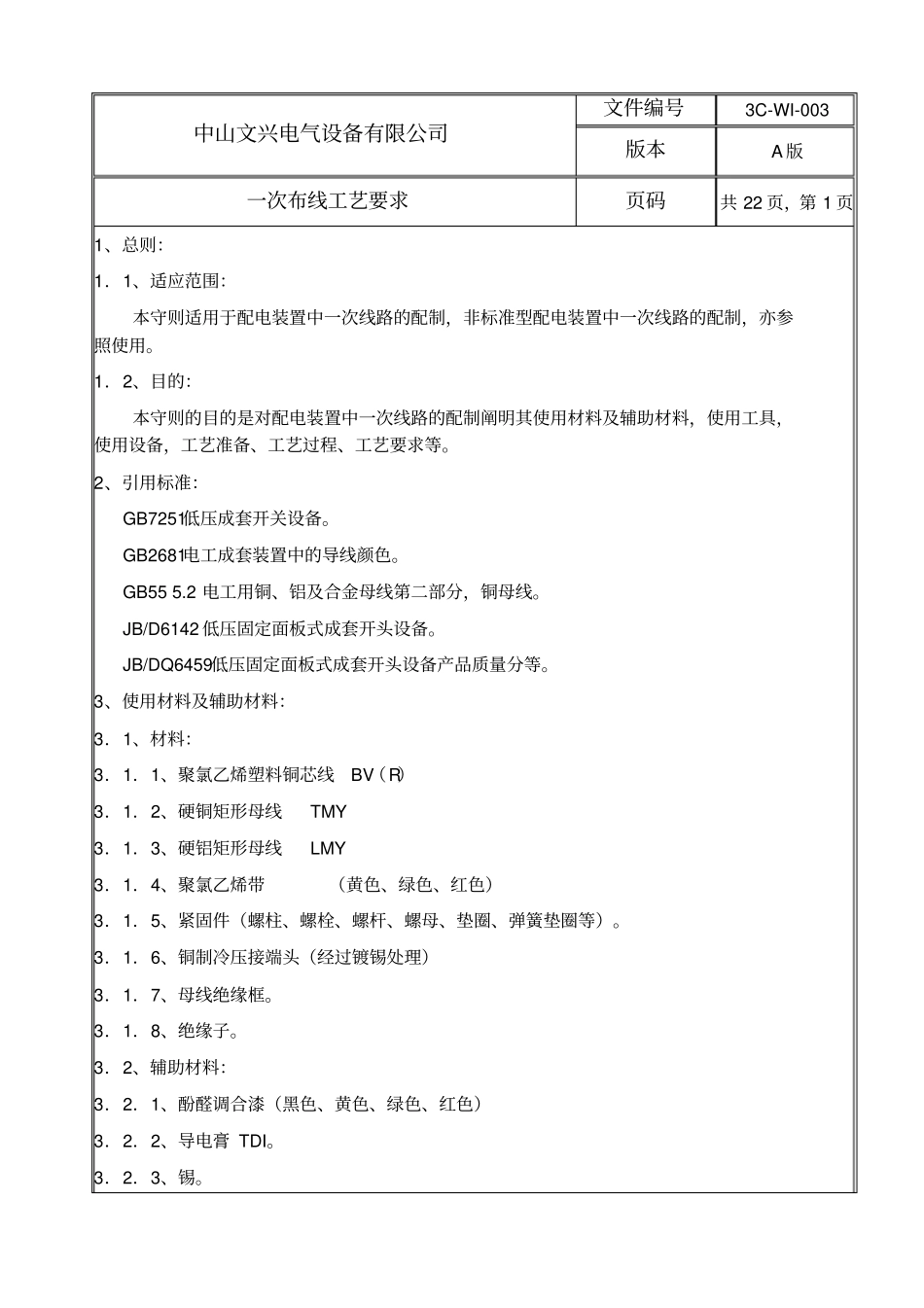

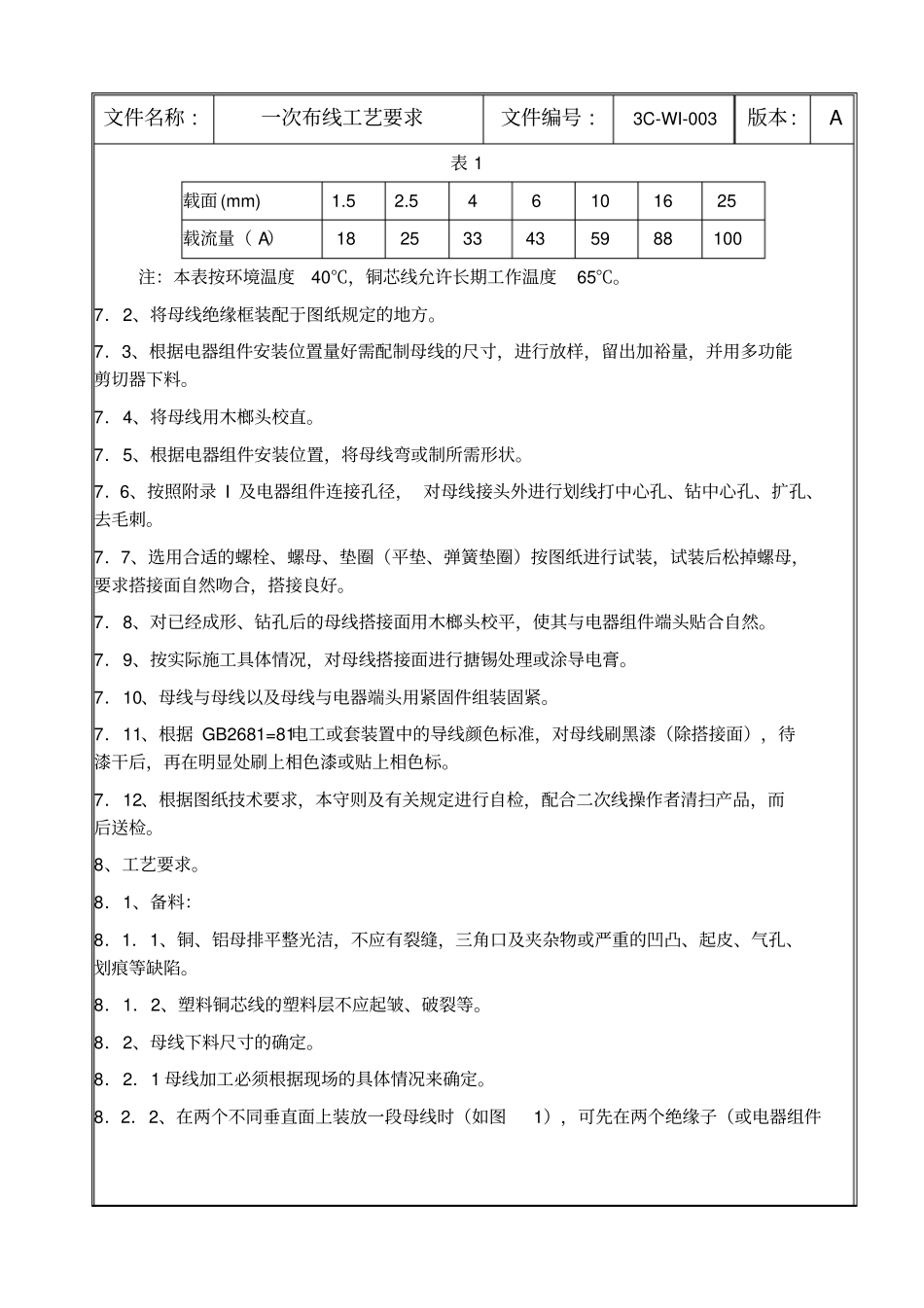

中山文兴电气设备有限公司文件编号3C-WI-003版本A版一次布线工艺要求页码共22页，第1页1、总则：1．1、适应范围：本守则适用于配电装置中一次线路的配制，非标准型配电装置中一次线路的配制，亦参照使用。1．2、目的：本守则的目的是对配电装置中一次线路的配制阐明其使用材料及辅助材料，使用工具，使用设备，工艺准备、工艺过程、工艺要求等。2、引用标准：GB7251低压成套开关设备。GB2681电工成套装置中的导线颜色。GB555.2电工用铜、铝及合金母线第二部分，铜母线。JB/D6142低压固定面板式成套开头设备。JB/DQ6459低压固定面板式成套开头设备产品质量分等。3、使用材料及辅助材料：3．1、材料：3．1．1、聚氯乙烯塑料铜芯线BV（R）3．1．2、硬铜矩形母线TMY3．1．3、硬铝矩形母线LMY3．1．4、聚氯乙烯带（黄色、绿色、红色）3．1．5、紧固件（螺柱、螺栓、螺杆、螺母、垫圈、弹簧垫圈等）。3．1．6、铜制冷压接端头（经过镀锡处理）3．1．7、母线绝缘框。3．1．8、绝缘子。3．2、辅助材料：3．2．1、酚醛调合漆（黑色、黄色、绿色、红色）3．2．2、导电膏TDI。3．2．3、锡。文件名称:一次布线工艺要求文件编号:3C-WI-003版本:A3．2．4、聚氯乙烯缠绕管。3．2．5、线夹。4、使用工具。4．1、手工工具：断线钳、斜口钳、机械冷压接线钳、活动扳手、梅花扳手、套筒扳手、一字形螺钉旋具、十字形螺钉旋具、木榔头、剪刀、铅笔、电烙铁、钢丝刷、扁漆刷。4．2、钳工工具：台虎钳、铝扁锉、半圆锉、圆锉、钢锯、麻花钻头、中心钻、划针、样冲。4．3、量具：钢卷尺、钢直尺、角尺、塞尺。5．使用设备。折弯机、多功能剪切机、台式砂轮机、台式抛光机、台式钻床、冲床、电阻炉（2000W）、钻孔模。6、工艺准备。6．1、根据图纸、生产规范书检查装配工序所装配的电器组件的型号、规格是否正确，辅件、附件是否缺少，组件有无合格证标记，否则，返回装配工序。6．2、熟悉图纸，注意有无特殊要求，根据产品安装集团确定布线方案；同一种型号、规格的产品其布线方案应一致。6．3、根据产品型式，备齐所需要的材料及辅助材料、辅件、附件等。7、工艺过程。7．1、母线选用原则：7．1．1、按图纸要求的规格备料。7．1．2、图纸上无规格要求的，回路按该回路所有电器组件额定电流值中最小电流值选用母线，（自动空气开关取整定电流值，熔断器取熔体电流值，热继电器取整定电流范围最大值），所选母线允许载流值应大于此值。7．1．3、选择何种材料的母线应根据施工具体情况而定，一般情况额定电流在100A以下选聚乙烯塑料铜芯线，100A以上选用硬铜（铝）母线，聚氯乙烯塑料铜芯线和矩形硬母线的载流量见表1、表2。文件名称:一次布线工艺要求文件编号:3C-WI-003版本:A表1载面(mm)1.52.546101625载流量（A）182533435988100注：本表按环境温度40℃，铜芯线允许长期工作温度65℃。7．2、将母线绝缘框装配于图纸规定的地方。7．3、根据电器组件安装位置量好需配制母线的尺寸，进行放样，留出加裕量，并用多功能剪切器下料。7．4、将母线用木榔头校直。7．5、根据电器组件安装位置，将母线弯或制所需形状。7．6、按照附录I及电器组件连接孔径，对母线接头外进行划线打中心孔、钻中心孔、扩孔、去毛刺。7．7、选用合适的螺栓、螺母、垫圈（平垫、弹簧垫圈）按图纸进行试装，试装后松掉螺母，要求搭接面自然吻合，搭接良好。7．8、对已经成形、钻孔后的母线搭接面用木榔头校平，使其与电器组件端头贴合自然。7．9、按实际施工具体情况，对母线搭接面进行搪锡处理或涂导电膏。7．10、母线与母线以及母线与电器端头用紧固件组装固紧。7．11、根据GB2681=81电工或套装置中的导线颜色标准，对母线刷黑漆（除搭接面），待漆干后，再在明显处刷上相色漆或贴上相色标。7．12、根据图纸技术要求，本守则及有关规定进行自检，配合二次线操作者清扫产品，而后送检。8、工艺要求。8．1、备料：8．1．1、铜、铝母排平整光洁，不应有裂缝，三角口及夹杂物或严重的凹凸、起皮、气孔、划痕等缺陷。8．1．2、塑料铜芯线的塑料层不应起皱、破裂等。8．2、母线下料尺寸的确定。8．2．1母线加工必须根据现场的具体情况来确定...
