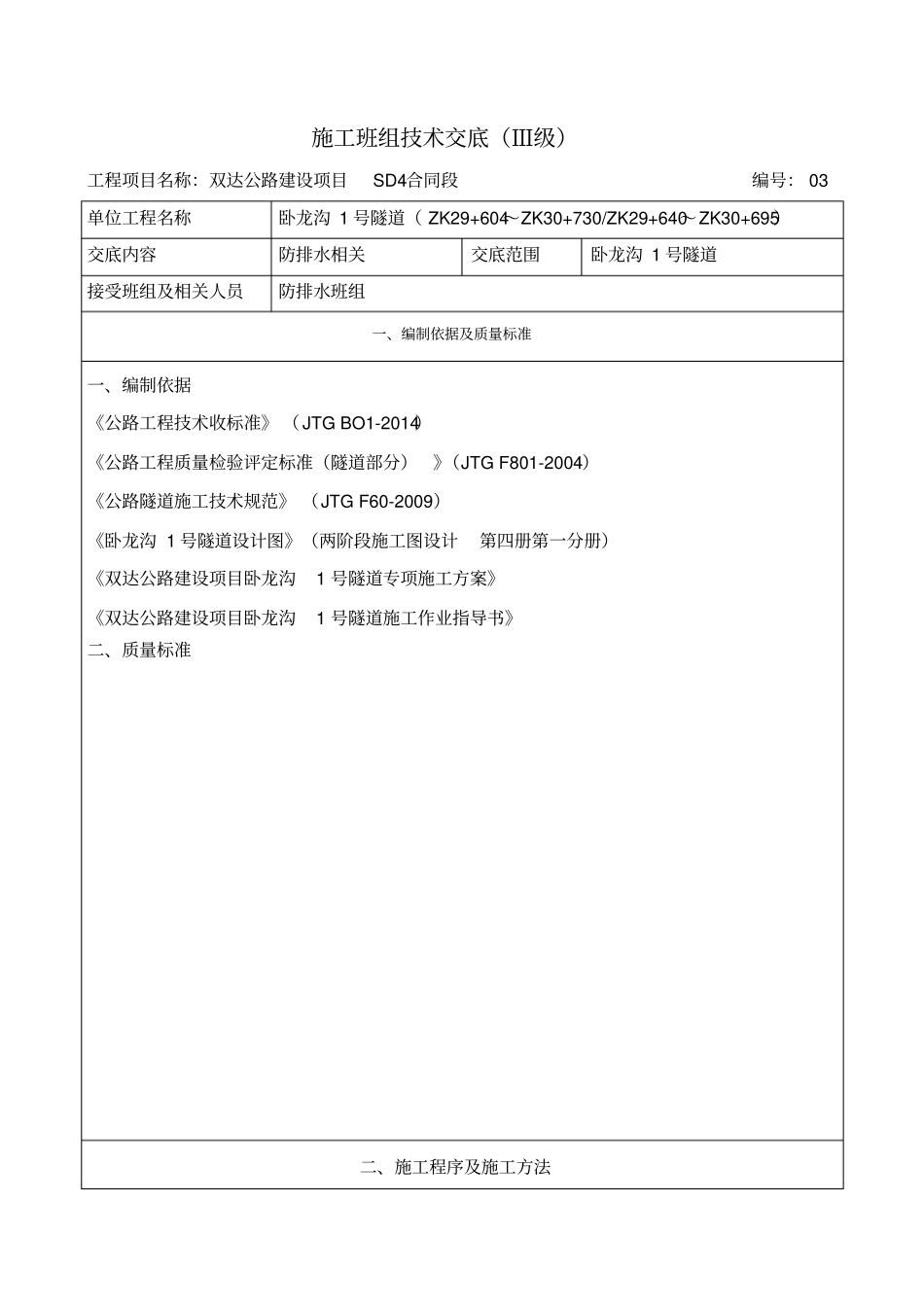

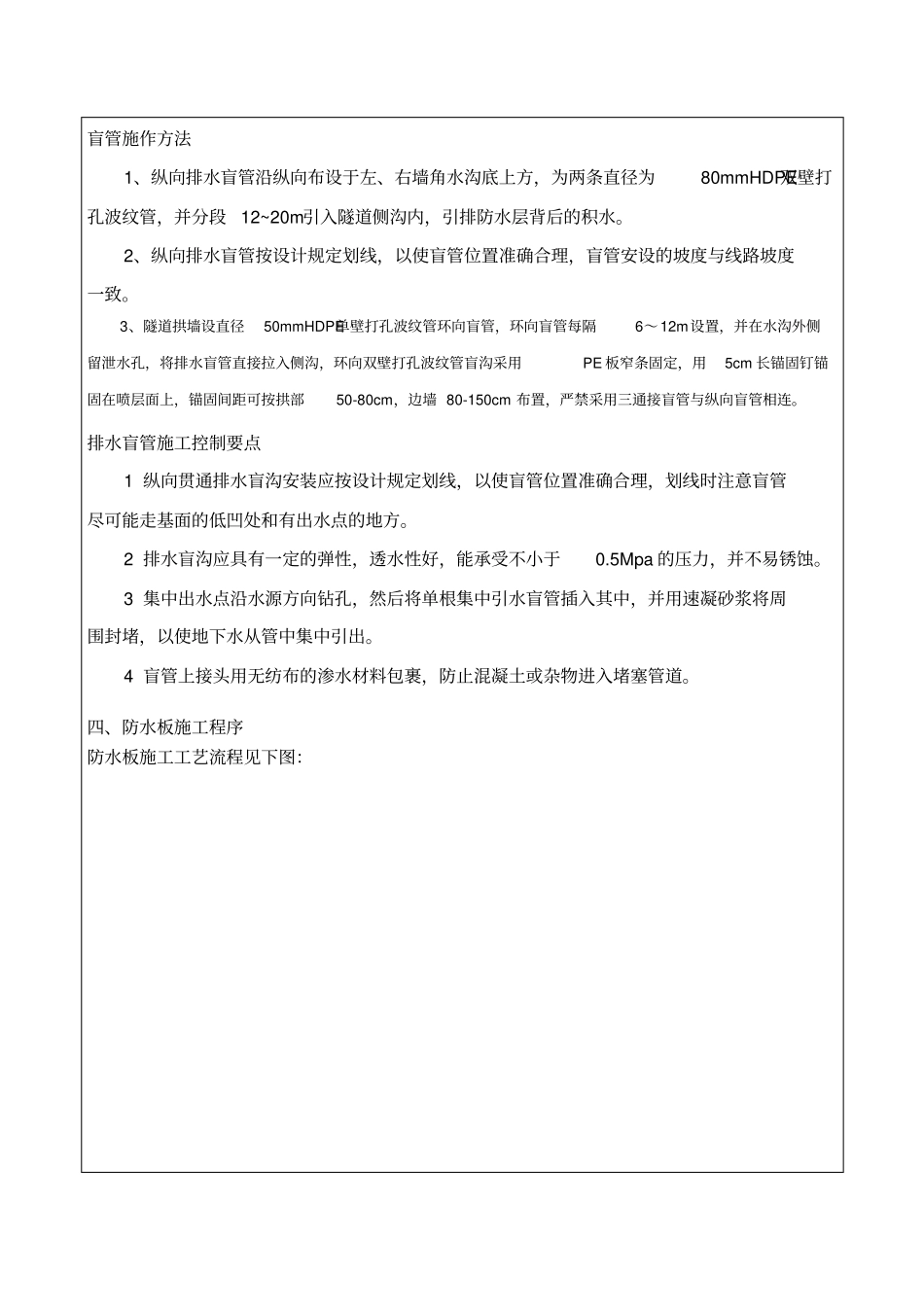

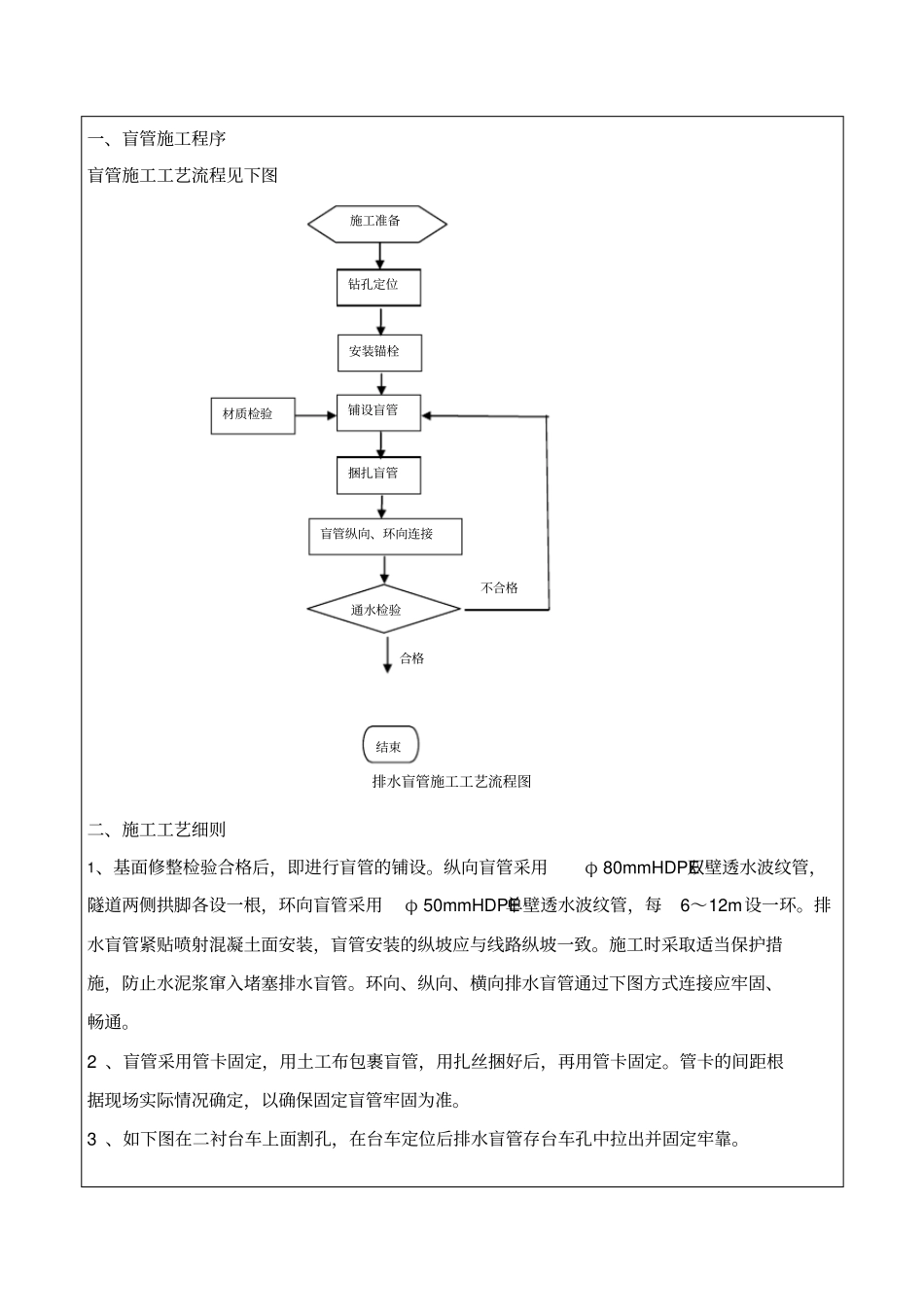

施工班组技术交底（Ⅲ级）工程项目名称：双达公路建设项目SD4合同段编号：03单位工程名称卧龙沟1号隧道（ZK29+604～ZK30+730/ZK29+640～ZK30+695）交底内容防排水相关交底范围卧龙沟1号隧道接受班组及相关人员防排水班组一、编制依据及质量标准一、编制依据《公路工程技术收标准》（JTGBO1-2014）《公路工程质量检验评定标准（隧道部分）》（JTGF801-2004）《公路隧道施工技术规范》（JTGF60-2009）《卧龙沟1号隧道设计图》（两阶段施工图设计第四册第一分册）《双达公路建设项目卧龙沟1号隧道专项施工方案》《双达公路建设项目卧龙沟1号隧道施工作业指导书》二、质量标准二、施工程序及施工方法一、盲管施工程序盲管施工工艺流程见下图不合格合格排水盲管施工工艺流程图二、施工工艺细则1、基面修整检验合格后，即进行盲管的铺设。纵向盲管采用φ80mmHDPE双壁透水波纹管，隧道两侧拱脚各设一根，环向盲管采用φ50mmHDPE单壁透水波纹管，每6～12m设一环。排水盲管紧贴喷射混凝土面安装，盲管安装的纵坡应与线路纵坡一致。施工时采取适当保护措施，防止水泥浆窜入堵塞排水盲管。环向、纵向、横向排水盲管通过下图方式连接应牢固、畅通。2、盲管采用管卡固定，用土工布包裹盲管，用扎丝捆好后，再用管卡固定。管卡的间距根据现场实际情况确定，以确保固定盲管牢固为准。3、如下图在二衬台车上面割孔，在台车定位后排水盲管存台车孔中拉出并固定牢靠。施工准备钻孔定位安装锚栓铺设盲管捆扎盲管材质检验盲管纵向、环向连接通水检验结束盲管施作方法1、纵向排水盲管沿纵向布设于左、右墙角水沟底上方，为两条直径为80mmHDPE双壁打孔波纹管，并分段12~20m引入隧道侧沟内，引排防水层背后的积水。2、纵向排水盲管按设计规定划线，以使盲管位置准确合理，盲管安设的坡度与线路坡度一致。3、隧道拱墙设直径50mmHDPE单壁打孔波纹管环向盲管，环向盲管每隔6～12m设置，并在水沟外侧留泄水孔，将排水盲管直接拉入侧沟，环向双壁打孔波纹管盲沟采用PE板窄条固定，用5cm长锚固钉锚固在喷层面上，锚固间距可按拱部50-80cm，边墙80-150cm布置，严禁采用三通接盲管与纵向盲管相连。排水盲管施工控制要点1纵向贯通排水盲沟安装应按设计规定划线，以使盲管位置准确合理，划线时注意盲管尽可能走基面的低凹处和有出水点的地方。2排水盲沟应具有一定的弹性，透水性好，能承受不小于0.5Mpa的压力，并不易锈蚀。3集中出水点沿水源方向钻孔，然后将单根集中引水盲管插入其中，并用速凝砂浆将周围封堵，以使地下水从管中集中引出。4盲管上接头用无纺布的渗水材料包裹，防止混凝土或杂物进入堵塞管道。四、防水板施工程序防水板施工工艺流程见下图：防水板施工工艺流程图二、施工工艺细则1、防水板防水设计要求⑴防水板：EVA，厚度1.5㎜。⑵无纺布：重量≥350g/㎡，达到GB/T17638-1998相关指标要求。2、防水板施工1）、施工准备N1.防水板质量检查/检验；2.划焊缝搭接线；3.防水板可分拱部和边墙两段截取，对称卷起备用。1.工作平台就位；2.初支及渗漏水处理3.切除锚杆及钢筋网端头；4.如超挖超过铺板规定，编铁丝网回填；5.拱顶画出隧道中线第一环及垂直隧道中线的横断面线。准备工作洞外准备洞内准备电热压焊器及爬行式热合器，垫上隔热纸固定防水板焊缝补强Y移工作平台下一循环焊接防水板搭接缝质量检查⑴洞外准备：检验防水板质量，用铅笔划焊接线及拱顶分中线，按每循环设计长度截取，对称卷起备用。⑵洞内准备：铺设台架行走轨道；施工时采用两个作业台架，一个用于基面处理，一个用于挂防水板，基面处理超前防水板两个循环。⑶断面量测：测量断面，对隧道净空进行量测检查，对个别欠挖部位进行处理，以满足净空要求；同时准确测放拱顶分中线。⑷基面处理：①局部漏水采用注浆堵水或埋设排水管直接排水到边。②钢筋网等凸出部分，先切断后用锤铆平抹砂浆素灰（如下图）。有凸出的管道时，用砂浆抹平（如下图）。锚杆有凸出部位时，螺头顶预留5mm切断后，用塑料帽处理（如下图）。③初期支护应无空鼓、裂缝、松酥，表面应平顺，凹凸量不得超过±5cm（如下图）。2）、铺设防水板切断用锤打砂浆素灰抹面切...
