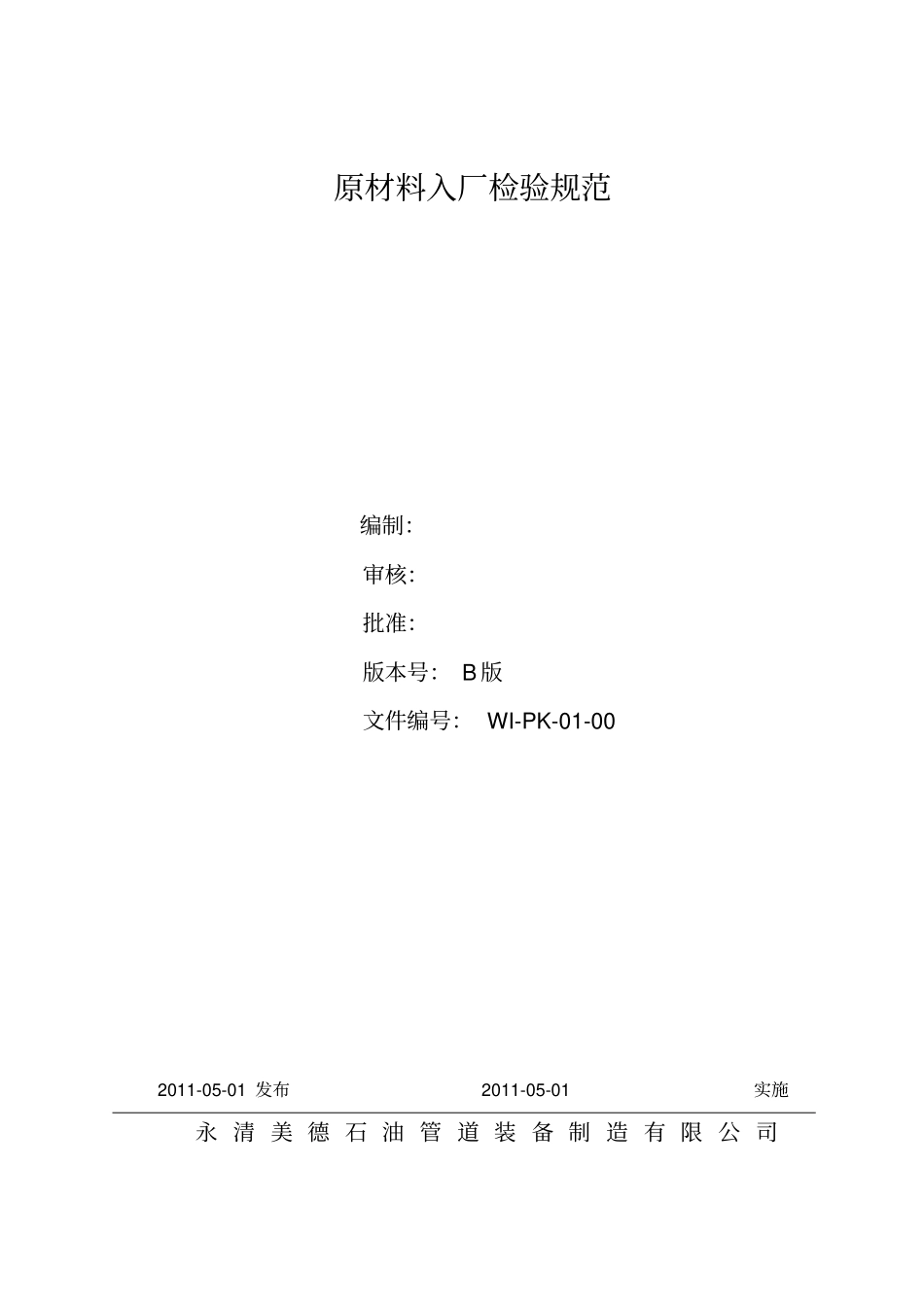

03原材料、外购件、外协件入厂检验规范0_第1页
1/10

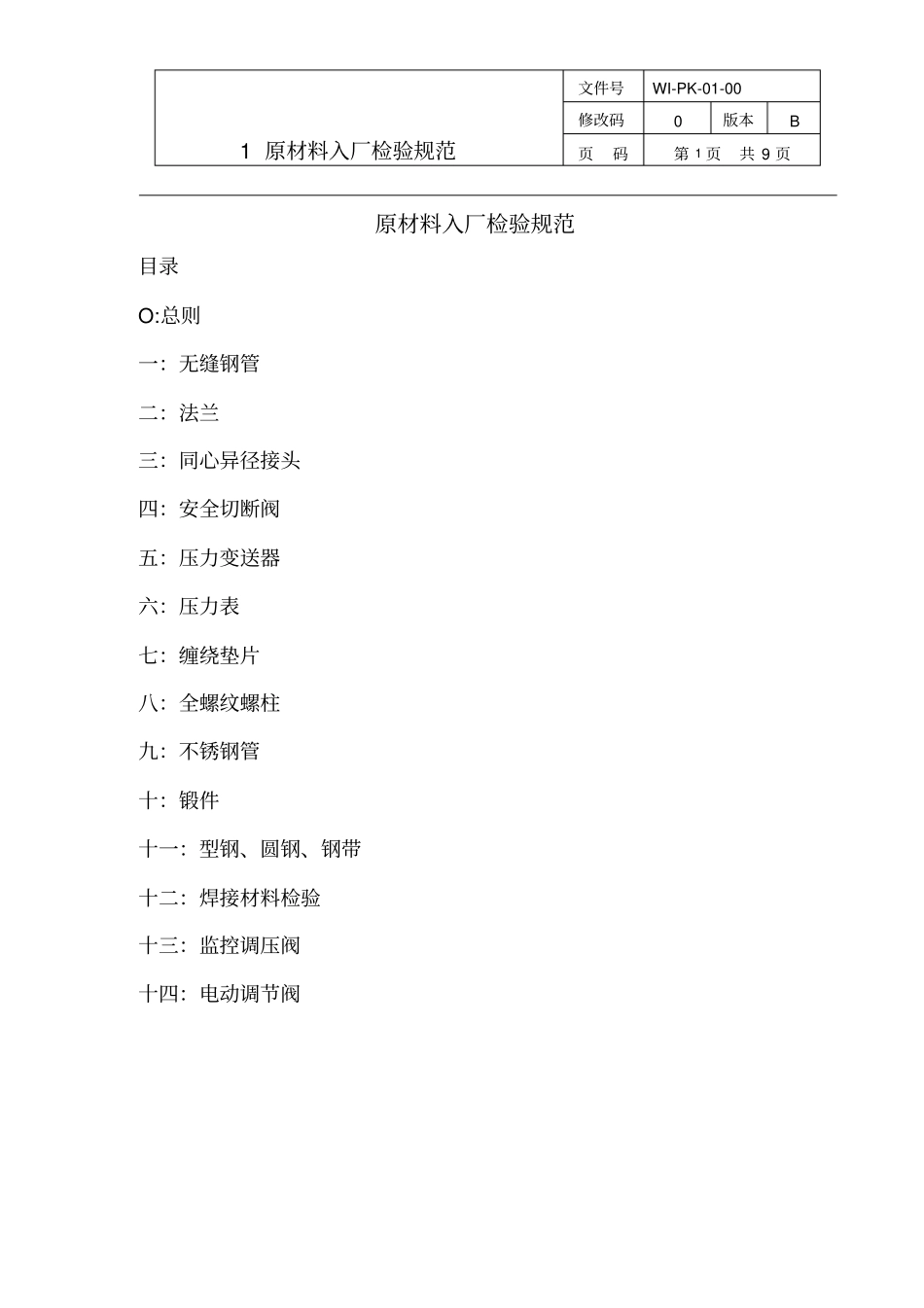

03原材料、外购件、外协件入厂检验规范0_第2页
2/10

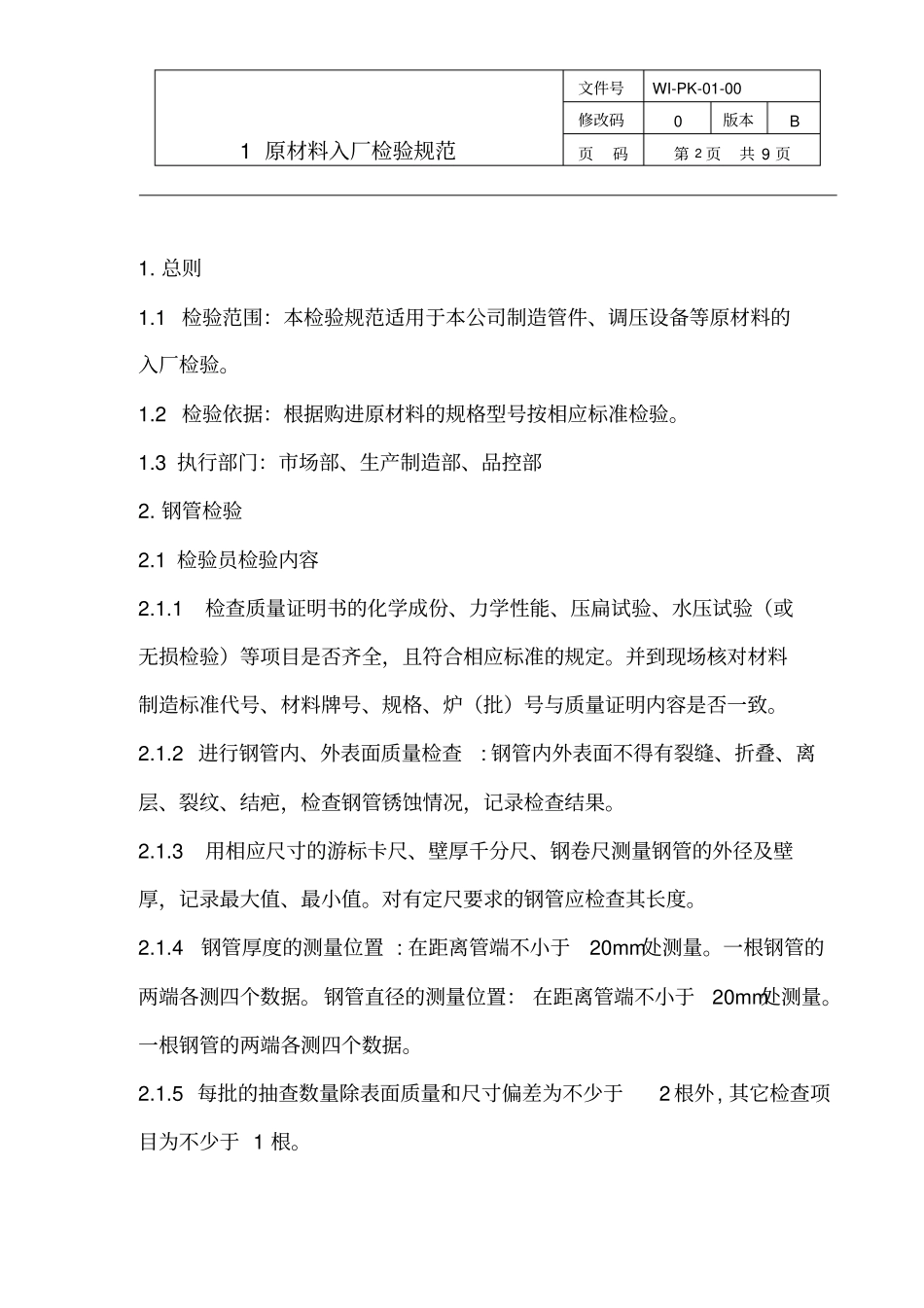

03原材料、外购件、外协件入厂检验规范0_第3页
3/10
原材料入厂检验规范编制:审核:批准:版本号:B版文件编号:WI-PK-01-002011-05-01发布2011-05-01实施永清美德石油管道装备制造有限公司1原材料入厂检验规范文件号WI-PK-01-00修改码0版本B页码第1页共9页原材料入厂检验规范目录O:总则一:无缝钢管二:法兰三:同心异径接头四:安全切断阀五:压力变送器六:压力表七:缠绕垫片八:全螺纹螺柱九:不锈钢管十:锻件十一:型钢、圆钢、钢带十二:焊接材料检验十三:监控调压阀十四:电动调节阀1原材料入厂检验规范文件号WI-PK-01-00修改码0版本B页码第2页共9页1.总则1.1检验范围:本检验规范适用于本公司制造管件、调压设备等原材料的入厂检验。1.2检验依据:根据购进原材料的规格型号按相应标准检验。1.3执行部门:市场部、生产制造部、品控部2.钢管检验2.1检验员检验内容2.1.1检查质量证明书的化学成份、力学性能、压扁试验、水压试验(或无损检验)等项目是否齐全,且符合相应标准的规定。并到现场核对材料制造标准代号、材料牌号、规格、炉(批)号与质量证明内容是否一致。2.1.2进行钢管内、外表面质量检查:钢管内外表面不得有裂缝、折叠、离层、裂纹、结疤,检查钢管锈蚀情况,记录检查结果。2.1.3用相应尺寸的游标卡尺、壁厚千分尺、钢卷尺测量钢管的外径及壁厚,记录最大值、最小值。对有定尺要求的钢管应检查其长度。2.1.4钢管厚度的测量位置:在距离管端不小于20mm处测量。一根钢管的两端各测四个数据。钢管直径的测量位置:在距离管端不小于20mm处测量。一根钢管的两端各测四个数据。2.1.5每批的抽查数量除表面质量和尺寸偏差为不少于2根外,其它检查项目为不少于1根。1原材料入厂检验规范文件号WI-PK-01-00修改码0版本B页码第3页共9页3.法兰检验3.1.1检查表面质量:机加工表面不得有毛刺、有害的划痕和其他降低法兰强度及连接可靠性缺陷。3.1.2用卡尺、钢板尺及钢卷尺测量、检查:法兰厚度C法兰高度H法兰内径B法兰外径D密封面直径d螺栓孔中心圆直径K螺栓孔孔径L记录测量结果。4同心异径接头4.1外观质量检查:机加工表面不得有划痕、凹陷和其它降低大小头强度的缺陷。4.2用游标卡尺检查大小头两端的外径、内径尺寸。4.3检查偏心度是否符合相应的标准。4.4检查产品合格证及材料的牌号、化学成分、力学性能等项目是否齐全。5阀门5.1外观检查1原材料入厂检验规范文件号WI-PK-01-00修改码0版本B页码第4页共9页5.1.1阀座密封面不得有气孔、裂纹、横向划痕等缺陷;5.1.2阀门不得严重碰伤,出现影响性能的缺陷;5.2结构检查阀门的结构检查须在无负载状态下进行,要求如下:5.2.1阀门启闭动作灵活;5.2.2对于采用油脂密封的阀门,油路畅通。5.3合格证、材质单上的相应参数应符合相应的标准规定。6压力变送器6.1压力变送器外表涂漆应均允,色泽一致,无起皮、龟裂、气泡等缺陷。6.2压力变送器明显部位设置的标牌应包括:6.2.1压力变送器型号、调压器主要技术性能指标;6.2.2制造厂名称和商标;6.2.3生产许可证号码;6.2.4生产日期等。6.3合格证书内容应包括:6.3.1产品型号、制造厂名称(商标);6.3.2检验结果;6.3.3产品编号、合格证书号、检验日期、检验员标记。7压力表7.1外表检查:外表不得有严重碰伤、出线影响性能的缺陷。7.2合格证书内容应包括:产品名称1原材料入厂检验规范文件号WI-PK-01-00修改码0版本B页码第5页共9页产品型号测量范围精度等级仪表连接检验结果7.3产品编号、合格证书号、检验日期、检验员标记。8金属缠绕垫片8.1检查表面质量,有无毛刺、裂缝、划痕和凹陷。8.2用卡尺、钢卷尺测量。厚度内环直径外环直径记录测量结果9.紧固件检验9.1原材料检验员检验内容9.1.1检查产品合格证及材料的牌号、化学成分、力学性能等项目是否齐全。9.1.2检查表面质量:有无裂纹、凹痕、切痕、严重锈蚀、螺纹有无损伤等缺陷。9.1.3测量螺栓总长及螺纹长度,记录检查结果。用螺纹环规、螺纹塞规,检查通端、止端情况。用螺栓、螺母相配,检查螺纹的松紧度。如过松或过紧,则拒绝接收。1原材料入厂检验规范文件号WI-PK-01-00修改码0版本B页码第6页共9页一般不做破坏性检查,进行化学成分分析的样品,须经材料责任工程师同意后方可进...
