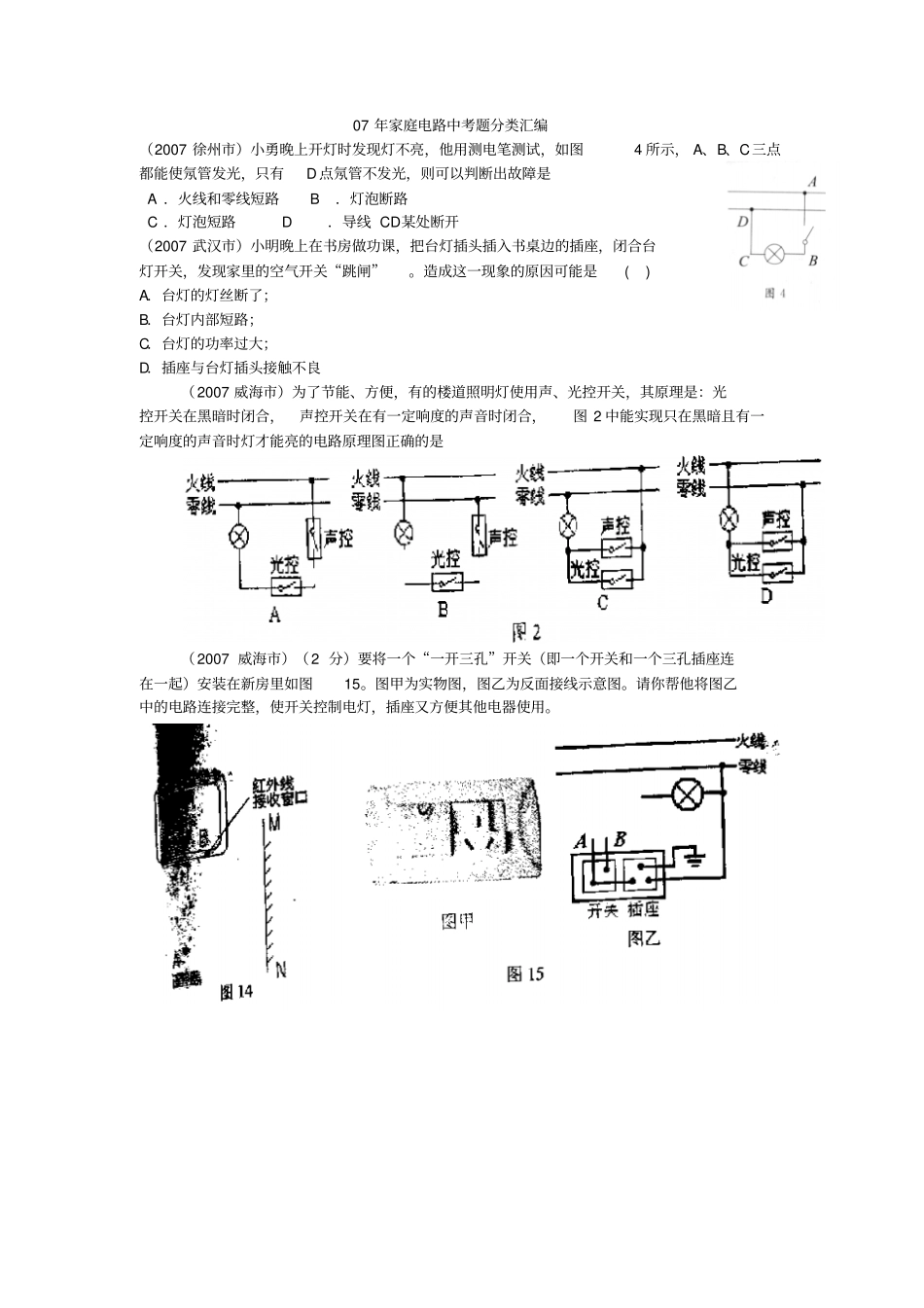

07年家庭电路中考题分类汇编（2007徐州市）小勇晚上开灯时发现灯不亮，他用测电笔测试，如图4所示，A、B、C三点都能使氖管发光，只有D点氖管不发光，则可以判断出故障是A．火线和零线短路B．灯泡断路C．灯泡短路D．导线CD某处断开（2007武汉市）小明晚上在书房做功课，把台灯插头插入书桌边的插座，闭合台灯开关，发现家里的空气开关“跳闸”。造成这一现象的原因可能是()A．台灯的灯丝断了；B．台灯内部短路；C．台灯的功率过大；D．插座与台灯插头接触不良（2007威海市）为了节能、方便，有的楼道照明灯使用声、光控开关，其原理是：光控开关在黑暗时闭合，声控开关在有一定响度的声音时闭合，图2中能实现只在黑暗且有一定响度的声音时灯才能亮的电路原理图正确的是（2007威海市）（2分）要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里如图15。图甲为实物图，图乙为反面接线示意图。请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其他电器使用。（2007泰州市）小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线．小明认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了．如果按小明的说法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是()A.用电器开关闭合时，外壳会带电，人接触外壳易触电B.用电器开关闭合时，会短路，造成电流过大，引起火灾C.无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电D.用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳才带电，人接触外壳易触电（2007四川省自贡市）人们的学习、生活和工作都离不开电，在生活中树立安全用电意识十分重要，下列做法中符合安全原则的是A.用湿手触摸电灯开关B.在高压线附近放风筝C.用湿布擦正亮着的台灯灯泡D.发生触电事故应首先切断电源（2007四川省自贡市）（4分）居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”。它能在有人走动发出声音时闭合，无人走动时自动断开。请将右图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。（2007山东省泰安市）洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，如图所示，插座中有一个孔是用来接地的。如果在你家中这个孔没有接地，将会发生的现象是（）BA．家用电器消耗的电能会增加B．人接触家用电器外壳时有可能发生触电事故C．家用电器的使用寿命会缩短D．家用电器不能正常工作（2007南京市）图2所示的四幅图中，符合安全用电的做法是（2007茂名市）在家庭电路中，以下情况会引起熔丝熔断的是A．用测电笔接触火线B．连接电路时误将火线与零线接通C．将开关用导线接通D．电路中用电器总功率过大（2007江苏省淮安市）家用白炽灯泡有螺口和卡口两种．如图12甲所示，相应的灯头分为螺口灯头与卡口灯头，如图12乙所示，将螺口灯头接入电路时，其螺旋套应与______(选填“火线”、“零线”或“地线”)相接．“220V40W”的白炽灯泡，正常工作时(热态)电阻约为1200Ω；两端加10V的电压时，测得通过的电流是0．1A，其电阻(冷态)值是______Ω．阻值的变化说明灯丝的电阻与_________有关。（2007常德市）下列事例中符合安全用电原则的是（2007福州市）用电安全是保证人民生命财产安全的基本原则。如图1所示的各情景中，符合安全用电的是（2007包头市）一小型号电冰箱的铭牌如右表所示，根据铭牌内容回答下列问题：电冰箱正常工作时电压是_______V，电冰箱正常工作时的电流是______A，若电冰箱每天正常工作6h，一个月（按30天计）耗电_______kwh，电冰箱与其它用电器如电灯是_______联连接的；电冰箱、电灯、电视机中使用三孔插座的是______。（2007重庆市）电工师傅常用一只标有“220V40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图4所示。当只闭合S、S1时L0不亮...
