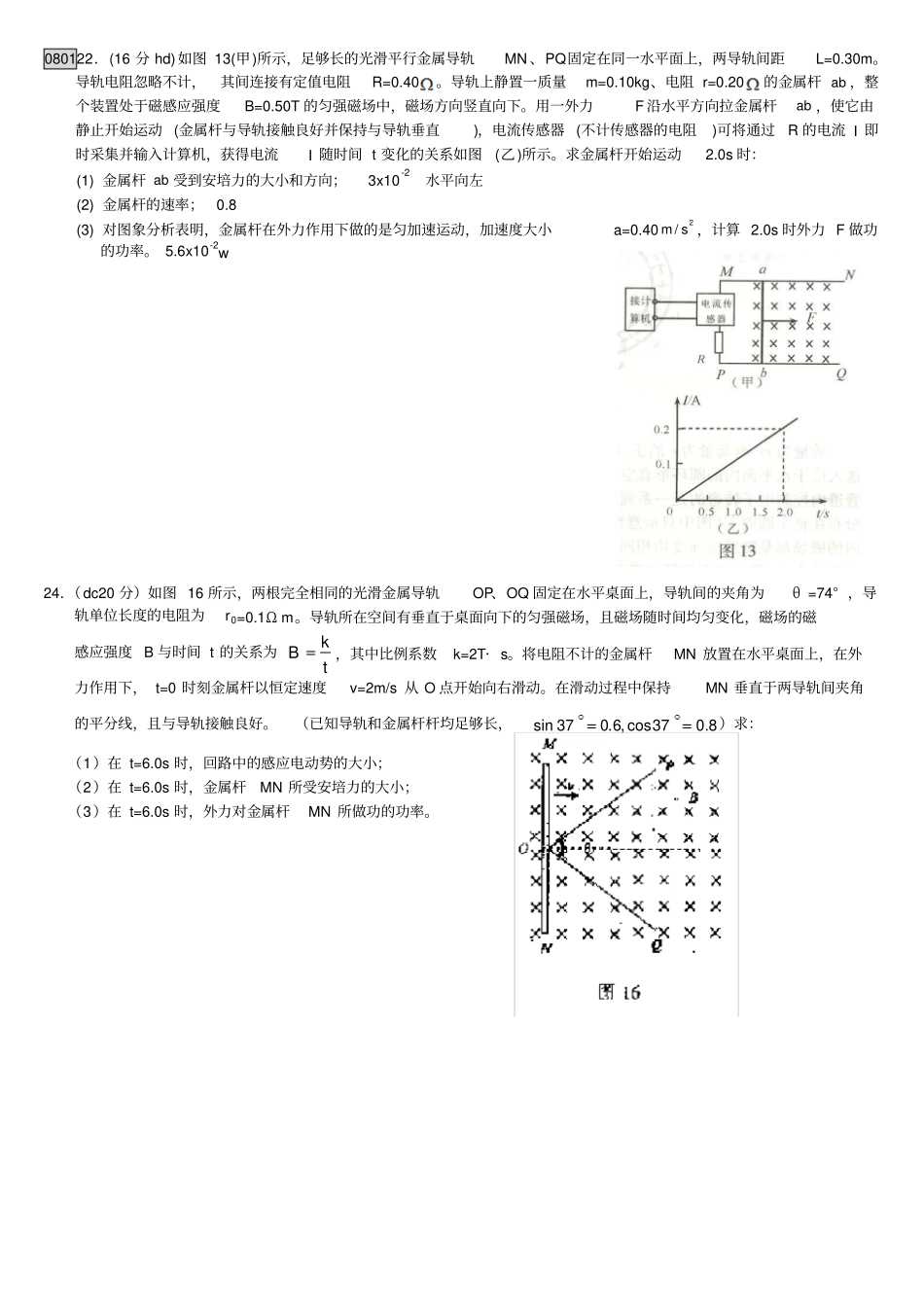

080122．(16分hd)如图13(甲)所示，足够长的光滑平行金属导轨MN、PQ固定在同一水平面上，两导轨间距L=0.30m。导轨电阻忽略不计，其间连接有定值电阻R=0.40。导轨上静置一质量m=0.10kg、电阻r=0.20的金属杆ab，整个装置处于磁感应强度B=0.50T的匀强磁场中，磁场方向竖直向下。用一外力F沿水平方向拉金属杆ab，使它由静止开始运动(金属杆与导轨接触良好并保持与导轨垂直)，电流传感器(不计传感器的电阻)可将通过R的电流I即时采集并输入计算机，获得电流I随时间t变化的关系如图(乙)所示。求金属杆开始运动2.0s时：(1)金属杆ab受到安培力的大小和方向；3x10-2水平向左(2)金属杆的速率；0.8(3)对图象分析表明，金属杆在外力作用下做的是匀加速运动，加速度大小a=0.402/ms，计算2.0s时外力F做功的功率。5.6x10-2w24．（dc20分）如图16所示，两根完全相同的光滑金属导轨OP、OQ固定在水平桌面上，导轨间的夹角为θ=74°，导轨单位长度的电阻为r0=0.1Ωm。导轨所在空间有垂直于桌面向下的匀强磁场，且磁场随时间均匀变化，磁场的磁感应强度B与时间t的关系为tkB，其中比例系数k=2T·s。将电阻不计的金属杆MN放置在水平桌面上，在外力作用下，t=0时刻金属杆以恒定速度v=2m/s从O点开始向右滑动。在滑动过程中保持MN垂直于两导轨间夹角的平分线，且与导轨接触良好。（已知导轨和金属杆杆均足够长，8.037cos,6.037sin）求：（1）在t=6.0s时，回路中的感应电动势的大小；（2）在t=6.0s时，金属杆MN所受安培力的大小；（3）在t=6.0s时，外力对金属杆MN所做功的功率。22．（cw16分）如图所示，长度为L=0.2m、电阻r=0.3Ω、质量m=0.1kg的金属棒CD，垂直跨搁在位于水平面上的两条平行光滑的金属导轨上，导轨间距离也为L，棒与导轨间接触良好，导轨电阻不计.导轨左端接有R=0.5Ω的电阻，垂直导轨平面的匀强磁场向下穿过导轨平面，磁感应强度B=4T.现以水平向右的恒定外力F使金属棒右移，当金属棒以v=2m/s的速度在导轨平面上匀速滑动时，求：（1）电路中理想电流表和理想电压表的示数；（2）拉动金属棒的外力F的大小；（3）若此时撤去外力F，金属棒将逐渐慢下来，最终停止在导轨上.求撤去外力到金属棒停止运动的过程中，在电阻R上产生的电热.24.（xw18分）如图所示，光滑的U型金属导轨PQMN水平地固定在竖直向上的匀强磁场中．磁感应强度为B，导轨的宽度为L，其长度足够长，QM之间接有一个阻值为R的电阻，其余部分电阻不计。一质量为m，电阻也为R的金属棒ab，恰能放在导轨之上并与导轨接触良好。当给棒施加一个水平向右的冲量，棒就沿轨道以初速度v0开始向右滑行。求：（1）开始运动时，棒中的瞬间电流i和棒两端的瞬间电压u分别为多大？（2）当棒的速度由v0减小到101v0的过程中，棒中产生的焦耳热Q是多少？棒向右滑行的位移x有多大？090124．（cy20分）如图甲所示，足够长的光滑平行金属导轨MN、PQ所在平面与水平面成30°角，两导轨的间距l=0.50m，一端接有阻值R=1.0Ω的电阻。质量m=0.10kg的金属棒ab置于导轨上，与轨道垂直，电阻r=0.25Ω。整个装置处于磁感应强度B=1.0T的匀强磁场中，磁场方向垂直于导轨平面向下。t=0时刻，对金属棒施加一平行于导轨向上的外力F，使之由静止开始运动，运动过程中电路中的电流随时间t变化的关系如图乙所示。电路中其他部分电阻忽略不计，g取10m/s2，求：（1）4.0s末金属棒ab瞬时速度的大小；（2）3.0s末力F的瞬时功率；（3）已知0~4.0s时间内电阻R上产生的热量为0.64J，试计算F对金属棒所做的功。22．（16分cw）如图所示，两根足够长的光滑直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为L，M、P两点间接有阻值为R的电阻。一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直。整套装置处于匀强磁场中，磁场方向垂直于斜面向上。导轨和金属杆的电阻可忽略。让金属杆ab沿导轨由静止开始下滑，经过一段时间后，金属杆达到最大速度vm，在这个过程中，电阻R上产生的热量为Q。导轨和金属杆接触良好，重力加速度为g。求：（1）金属杆达到最大速度时安培力的大小；（2）磁感应强度的大小；（3）金属杆从静止开始至达到最大速度的过程中杆下降的高度。24．(xw2...
