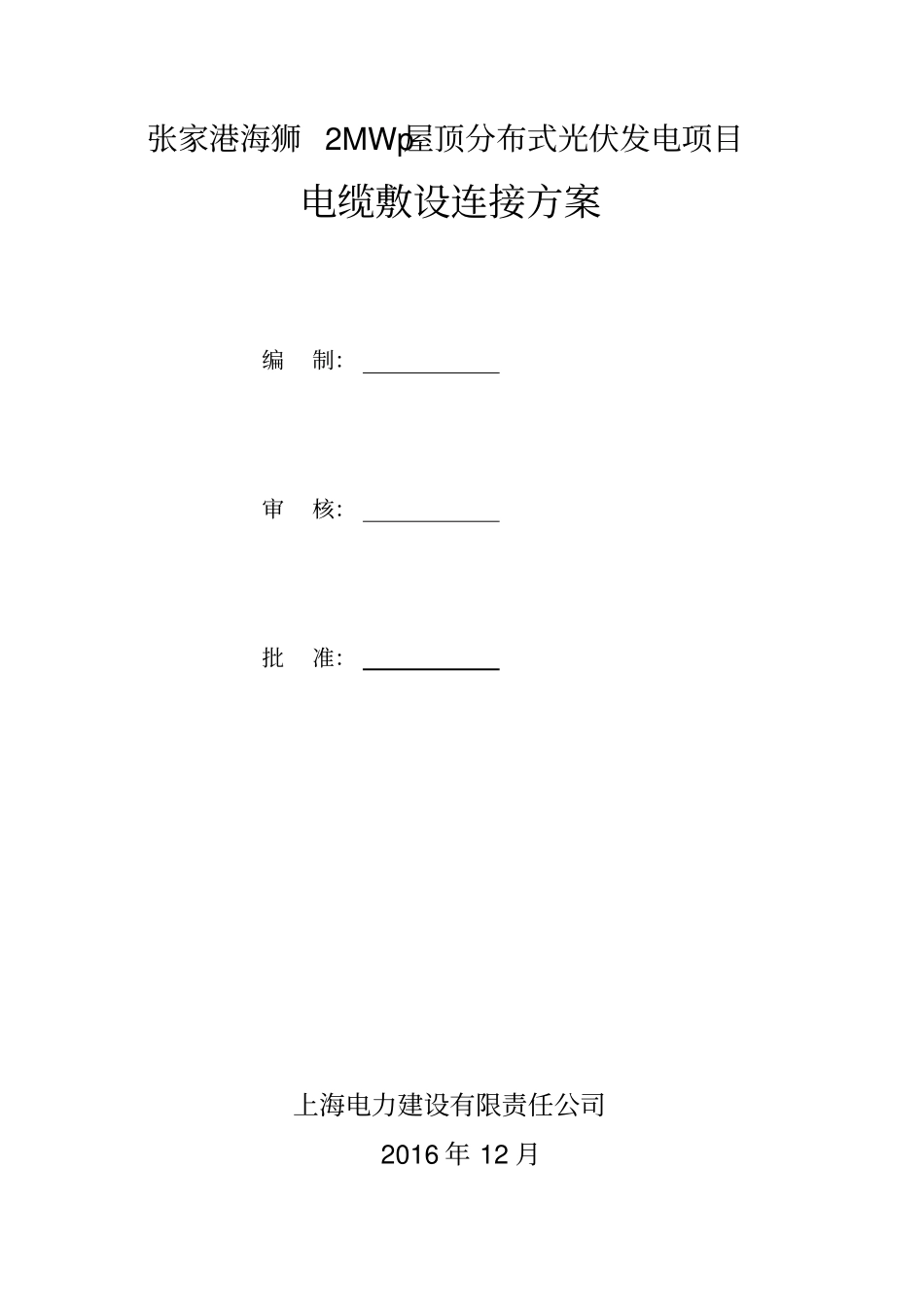

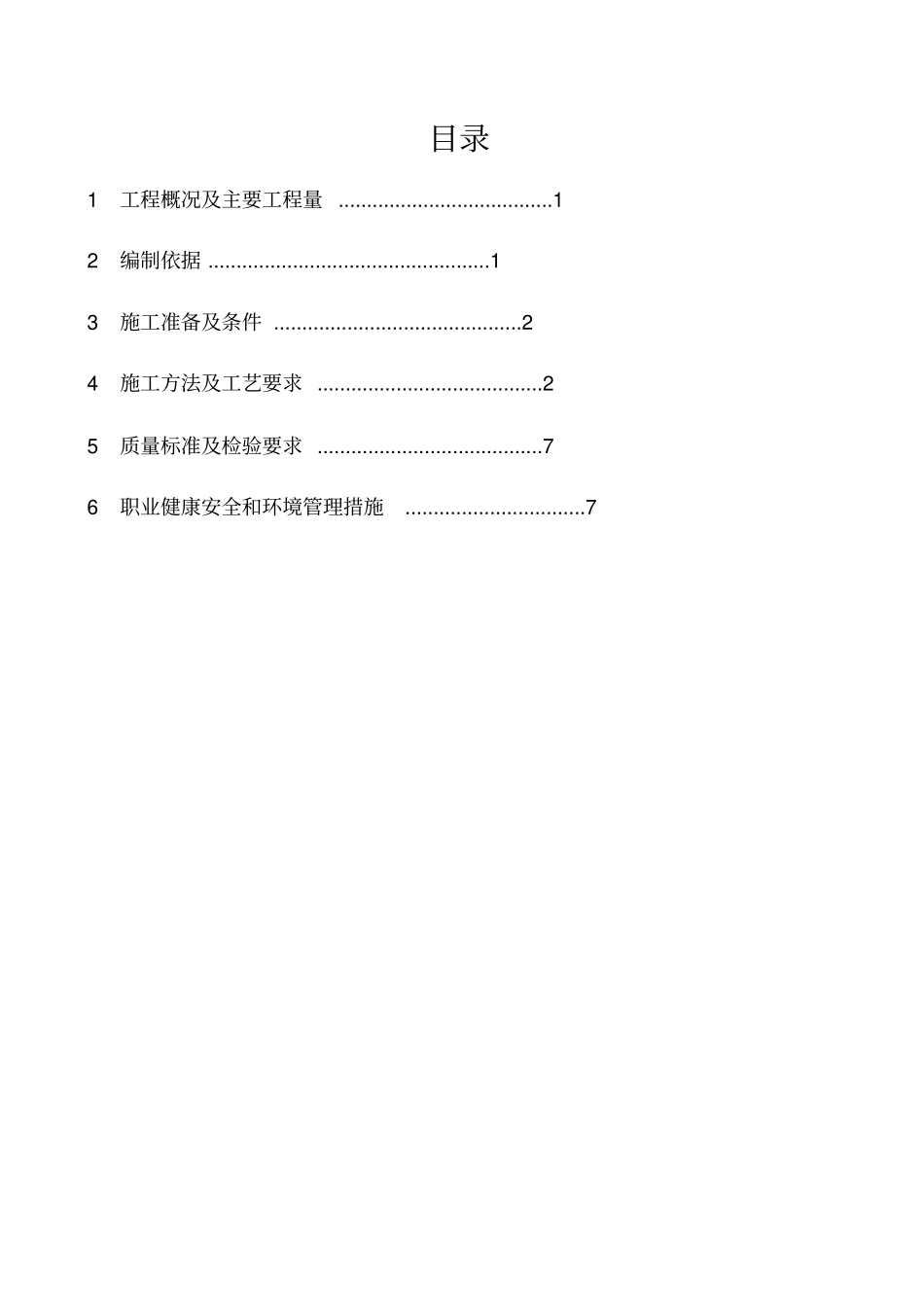

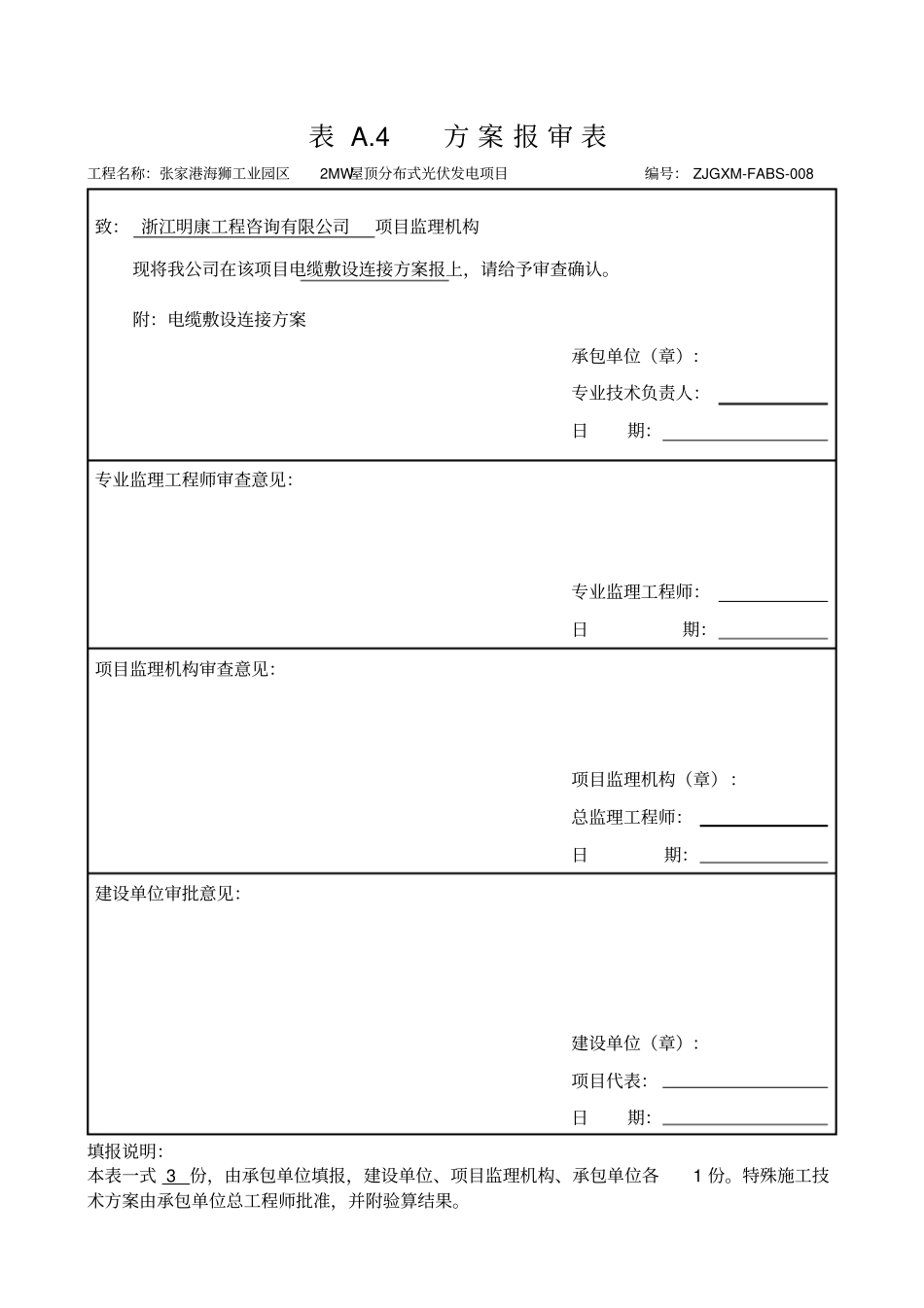

表A.4方案报审表工程名称：张家港海狮工业园区2MW屋顶分布式光伏发电项目编号：ZJGXM-FABS-008致：浙江明康工程咨询有限公司项目监理机构现将我公司在该项目电缆敷设连接方案报上，请给予审查确认。附：电缆敷设连接方案承包单位（章）：专业技术负责人：日期：专业监理工程师审查意见：专业监理工程师：日期：项目监理机构审查意见：项目监理机构（章）：总监理工程师：日期：建设单位审批意见：建设单位（章）：项目代表：日期：填报说明：本表一式3份，由承包单位填报，建设单位、项目监理机构、承包单位各1份。特殊施工技术方案由承包单位总工程师批准，并附验算结果。张家港海狮2MWp屋顶分布式光伏发电项目电缆敷设连接方案编制：审核：批准：上海电力建设有限责任公司2016年12月目录1工程概况及主要工程量......................................12编制依据..................................................13施工准备及条件............................................24施工方法及工艺要求........................................25质量标准及检验要求........................................76职业健康安全和环境管理措施................................711.工程概况及主要工程量1.1.工程概况1.1.1张家港海狮工业园区2MW屋顶分布式光伏发电项目的电气设备安装中的电缆有高、低压交、直流电缆等。主要以电缆沟支架、直埋电缆、电缆保护管、电缆桥架等方式敷设电缆，直埋电缆的排立要按设计要求，钢制电缆保护管要求接地。电缆敷设要求达到排列整齐、弯曲度一致标识齐全，动力电缆按规范敷设、绝缘良好，控制电缆二次接线正确美观无误、抗干扰，一次高、低压电缆做头接线符合厂家及设计要求，屏蔽接地可靠。1.2.工程量电缆汇总名称型号规格mm2长度光伏专用直流电缆22km低压直流电缆ZRC-YJV-2×702*701500m低压直流电缆ZRC-YJV-2×502*502100m低压交流电缆ZRC-YJV-5×105*1030m低压交流电缆ZRC-YJY-0.6/1-1*1851*185540m高压电缆ZRC-YJV22-8.7/153*120600m2.编制依据2.1光伏发电工程验收规范GBT50786-2012。2.2电气装置安装工程质量检验及评定规程（DL/T5161.1-5161.17-2002）。2.3工程建设标准强制性条文（电力工程部分）。2.4光伏发电站施工规范GBT50794—2012。2.5设计院图纸。3施工准备及条件3.1施工图已经会审。3.1.1施工人员要熟悉图纸、资料及施工现场，制定出详细的电缆敷设、排列固定方式等施工措施，并接受技术、安全措施交底。23.1.2土建施工基本完成，电缆敷设前必须清理电缆沟支架、电缆沟道，确保电缆路径畅通无杂物、毛刺等。3.1.3确定分批敷设电缆是否已到仓库，并且要核对电缆型号、规格并检查电缆外观和绝缘，确定所要敷设电缆的长度。3.1.4电缆敷设前要准备好电缆敷设架，并且要根据电缆盘的大小准备不同规格大小的电缆敷设架。以防止电缆扭曲变形造成电缆损伤。3.1.5对现场进行检查，要求电缆敷设路径安全设施齐全，并选定运输敷设方便、地面平整、不属交叉作业区的电缆施放场地。3.1.6按电缆清册进行领料，用汽车吊、卡车及将所需电缆运至施放场地，将电缆盘按敷设顺序放置，并做出明确标记。3.1.7交叉施工时要做好临时隔离措施，要临时拆除现场孔洞盖板的要事先做好栏杆及标志牌等安全措施。3.1.8施工材料及工器具齐全，接线材料报验合格。4施工方法及工艺要求4.1电气线管安装和导线敷设4.1.1电气线管安装和导线的敷设应按设计图纸及规范要求进行，当需修改设计时，应经业主和设计人员同意，有文字记录才能施工。4.1.2过马路的电缆必须穿管保护，埋深-1000mm.直埋电缆-700mm。4.1.3各系统的布线符合国家现行最新的有关施工和验收规范的规定。4.1.4各系统布线时,根据国家现行标准的规定,对导线的种类、电压等级等进行检验。4.1.5管内或线槽穿线应在建筑抹灰及地面工程结束后进行。在穿线前管内或线槽内的积水及杂物清除干净。4.1.6系统、不同电压等级、不同电流类别的线路不应穿在同一管或线槽内；导线在管内或线槽内不应有接头和扭结。导线连接应符合下列要求：（a）导线与电气器具端子间的连接，截面2.5mm2及以下可直接连接，但多股铜芯导...
