1#楼钢筋工程VIP免费

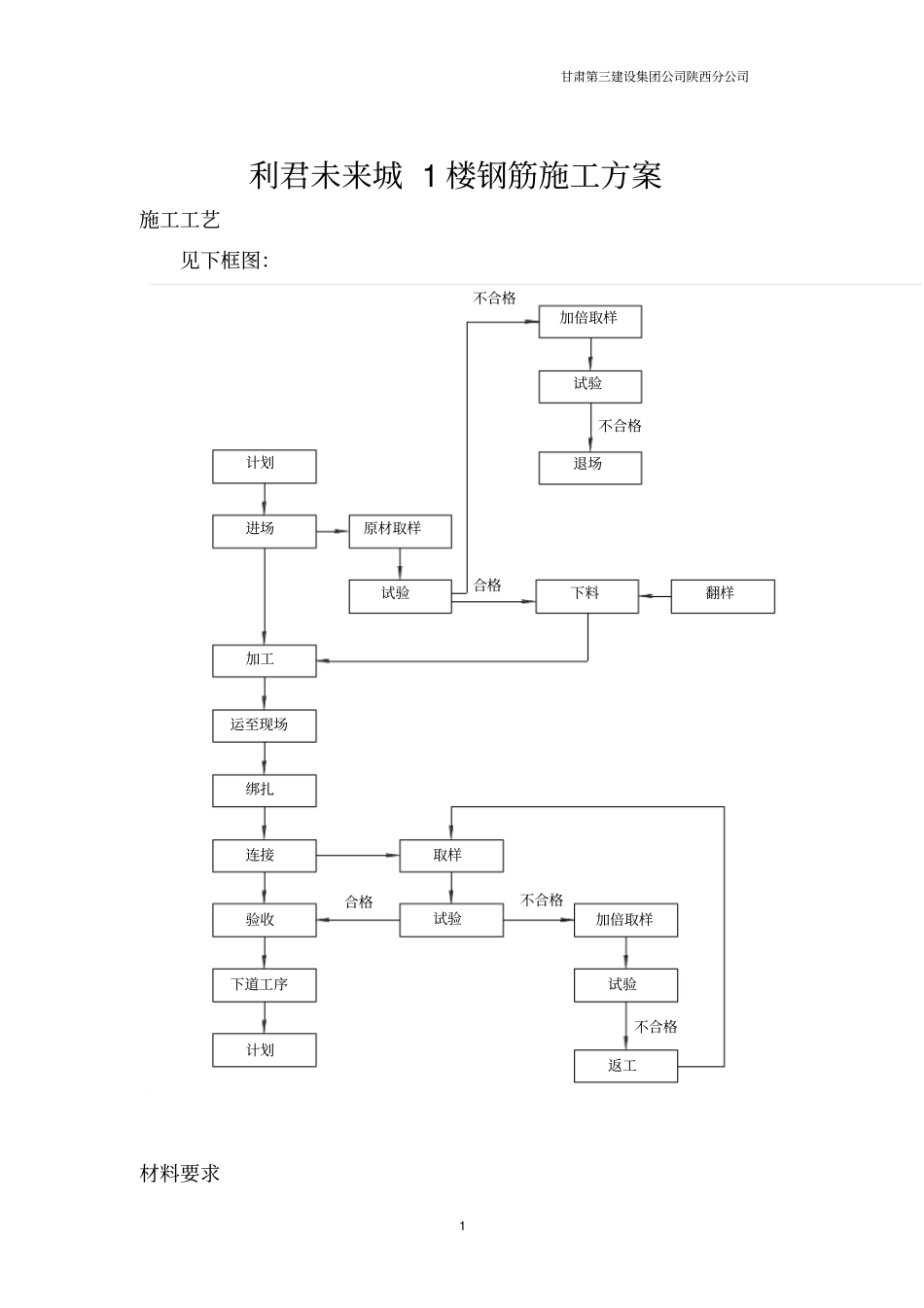

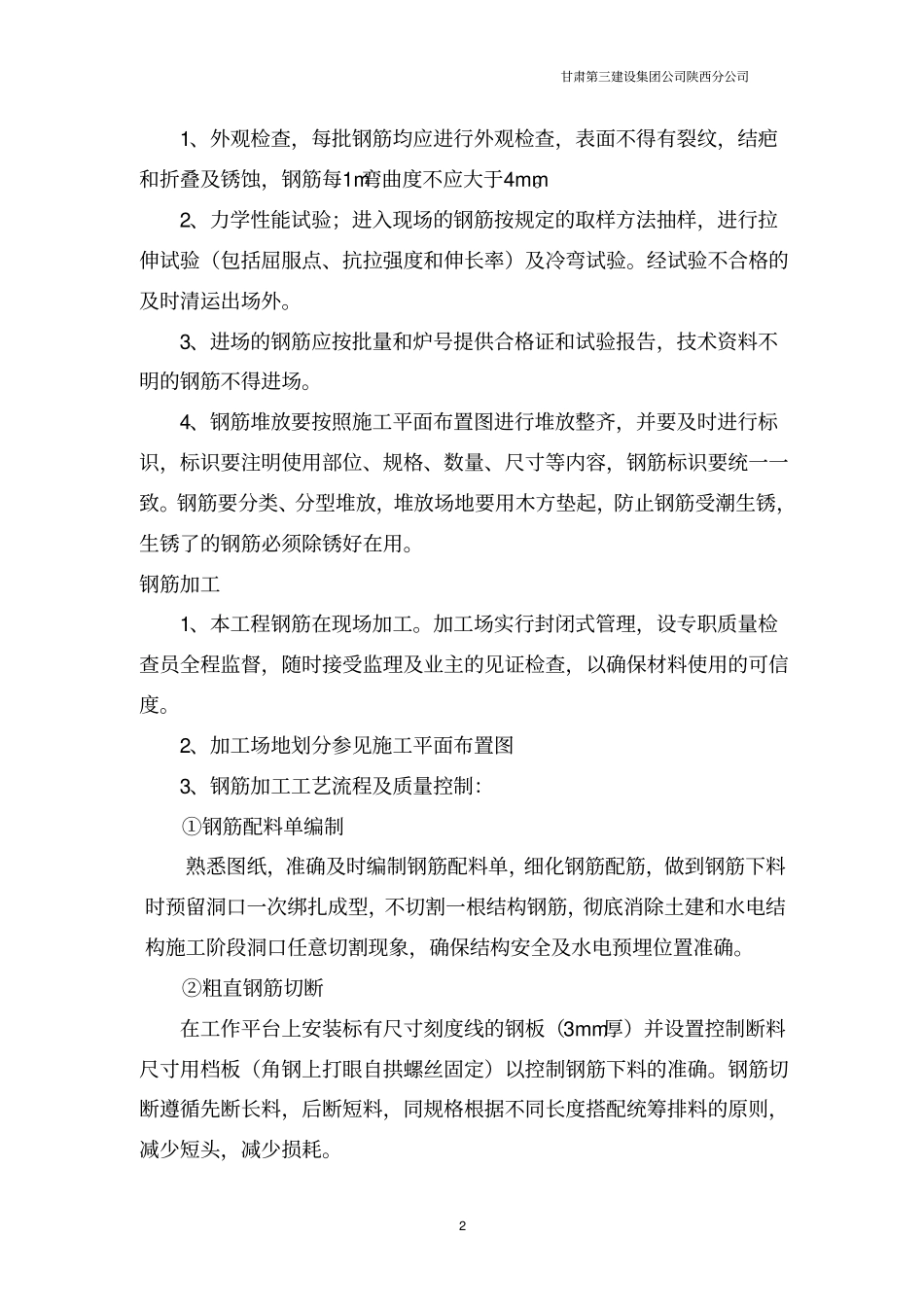

甘肃第三建设集团公司陕西分公司1利君未来城1楼钢筋施工方案施工工艺见下框图：计划进场加工运至现场绑扎计划连接下道工序验收原材取样翻样试验下料取样试验合格合格加倍取样试验返工不合格不合格不合格不合格退场试验加倍取样材料要求甘肃第三建设集团公司陕西分公司21、外观检查，每批钢筋均应进行外观检查，表面不得有裂纹，结疤和折叠及锈蚀，钢筋每1m弯曲度不应大于4mm。2、力学性能试验；进入现场的钢筋按规定的取样方法抽样，进行拉伸试验（包括屈服点、抗拉强度和伸长率）及冷弯试验。经试验不合格的及时清运出场外。3、进场的钢筋应按批量和炉号提供合格证和试验报告，技术资料不明的钢筋不得进场。4、钢筋堆放要按照施工平面布置图进行堆放整齐，并要及时进行标识，标识要注明使用部位、规格、数量、尺寸等内容，钢筋标识要统一一致。钢筋要分类、分型堆放，堆放场地要用木方垫起，防止钢筋受潮生锈，生锈了的钢筋必须除锈好在用。钢筋加工1、本工程钢筋在现场加工。加工场实行封闭式管理，设专职质量检查员全程监督，随时接受监理及业主的见证检查，以确保材料使用的可信度。2、加工场地划分参见施工平面布置图3、钢筋加工工艺流程及质量控制：①钢筋配料单编制熟悉图纸，准确及时编制钢筋配料单，细化钢筋配筋，做到钢筋下料时预留洞口一次绑扎成型，不切割一根结构钢筋，彻底消除土建和水电结构施工阶段洞口任意切割现象，确保结构安全及水电预埋位置准确。②粗直钢筋切断在工作平台上安装标有尺寸刻度线的钢板（3mm厚）并设置控制断料尺寸用档板（角钢上打眼自拱螺丝固定）以控制钢筋下料的准确。钢筋切断遵循先断长料，后断短料，同规格根据不同长度搭配统筹排料的原则，减少短头，减少损耗。甘肃第三建设集团公司陕西分公司3③钢筋弯曲成型Ф10以下箍筋采用手摇扳手手工制作，其余钢筋按划线机械弯曲成型，弧形钢筋制作，在钢筋弯曲机工作盘中央放置一个十字架和钢套；另外在工作盘四个小孔内插上短轴和成型钢套（和中央钢套相切）。插座板上的挡轴钢套尺寸，根据钢筋弯曲线形状选用。④检验合格后交下道工序。钢筋绑扎1、不同部位钢筋绑扎方法（1）筏板钢筋绑扎①工艺流程：基础钢筋的绑扎顺序：放线→承台底板下层网片钢筋→绑扎筏板内暗梁→钢筋支架→底板下层网片钢筋→地梁钢筋→底板上层网片钢筋→柱墙插筋→点焊加固②操作要点a.按设计间距在垫层上划线排放纵横向钢筋，排放时要注意弯钩向上，不得倾一边，上层钢筋弯钩向下。b.基础四周双向受力钢筋相交点全部绑扎，扎口为八字，保证受力钢筋不发生位移，在绑扎过程中垫好保护垫块。c.安放各类插筋时，应用吊线方法，将各类暗柱、墙、设备预留套管等位置线，在钢筋网上作出标志，并用钢尺再次复核其大小尺寸和相对位置，确认无误后，将定位筋焊牢在钢筋网上。d.安放插筋时，其大小规格、间距及锚固深度，必须符合设计图纸及规范的要求，插筋必须牢固地绑扎在定位筋上，并在上部再加绑1-2根水平筋以确保插筋应有的垂直度和均匀的间距。e.为确保砼防水要求，筏板双层钢筋网片支撑钢筋支脚应支撑在底部网片钢筋上，所有地下室外墙绑丝扎口朝内不得接触模板。b.竖筋、横筋设置，地下室外围墙竖筋在外，水平筋在内，内部和甘肃第三建设集团公司陕西分公司4±０.000以上为竖筋在内，水平筋在外，应按设计要求，钢筋的弯钩应朝向砼内。e.在底板钢筋工程中，墙、柱、构造柱、电梯、楼梯等的插筋量很大，为保证其位置、尺寸的准确、牢固性，应先在保护层和底板面层钢筋上根据已放出的控制轴线放出墙、柱等的外边线，按设计要求绑扎插筋并留出保护层，用Ф18钢筋将插筋与底、面筋点焊牢固(见下图)，暗柱插筋采用焊接封闭箍固定，在底板或基坑面上400～550mm高的位置加绑两道墙水平箍筋。外墙插筋可利用外架钢管根据现场实际情况进行临时固定。（2）墙筋的绑扎①工艺流程：弹放位置线、模板线、门窗洞口线—→预检验线→检查调整立筋位置→立筋搭接及钢筋机械连接→自检、专检（合格则打上标记）→调整暗柱立筋垂直→绑扎梯子筋及水平钢筋、拉接筋→安装上部控制立筋位移的卡具→安装保护层垫块→自检报验→专职检验→...
