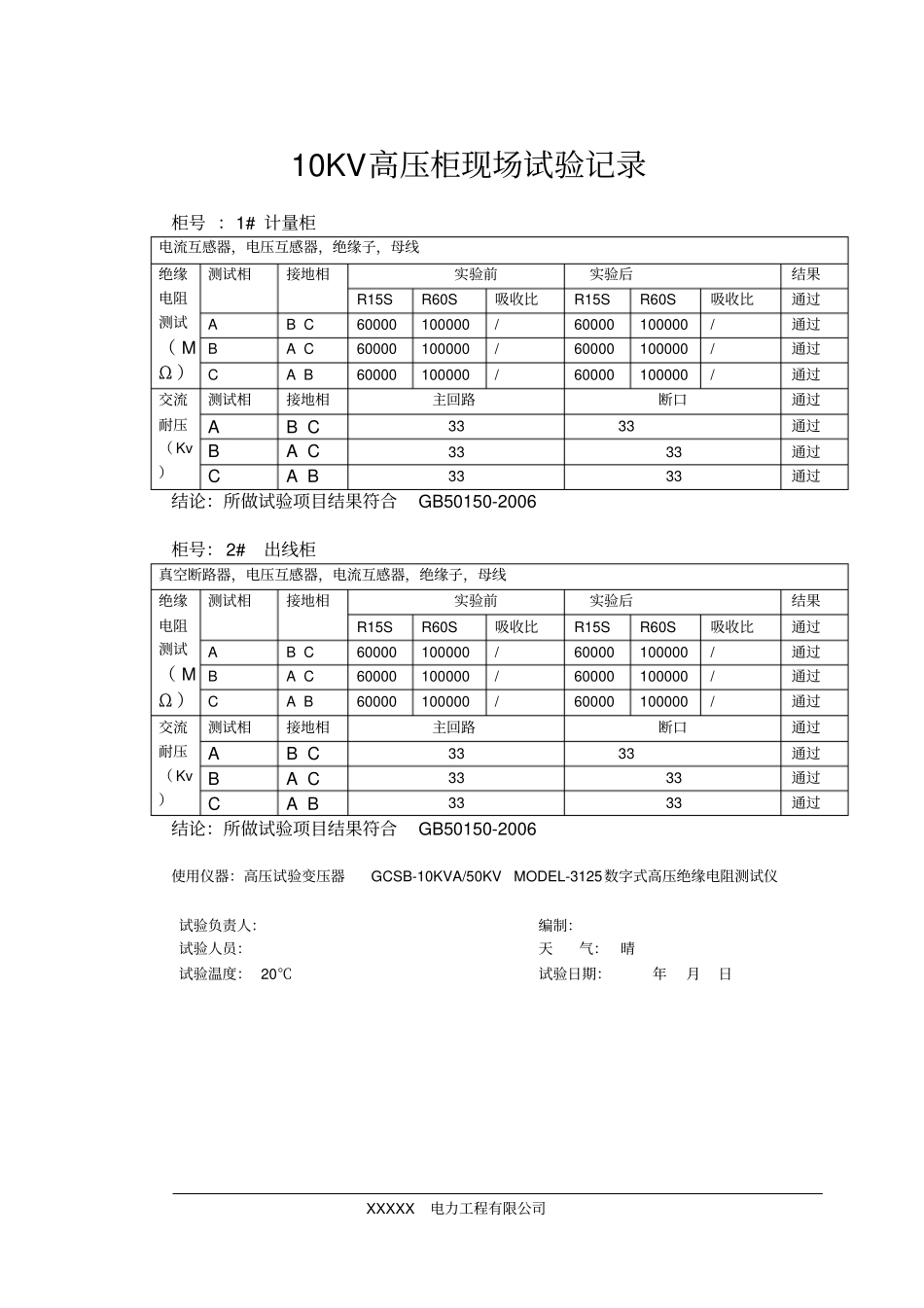

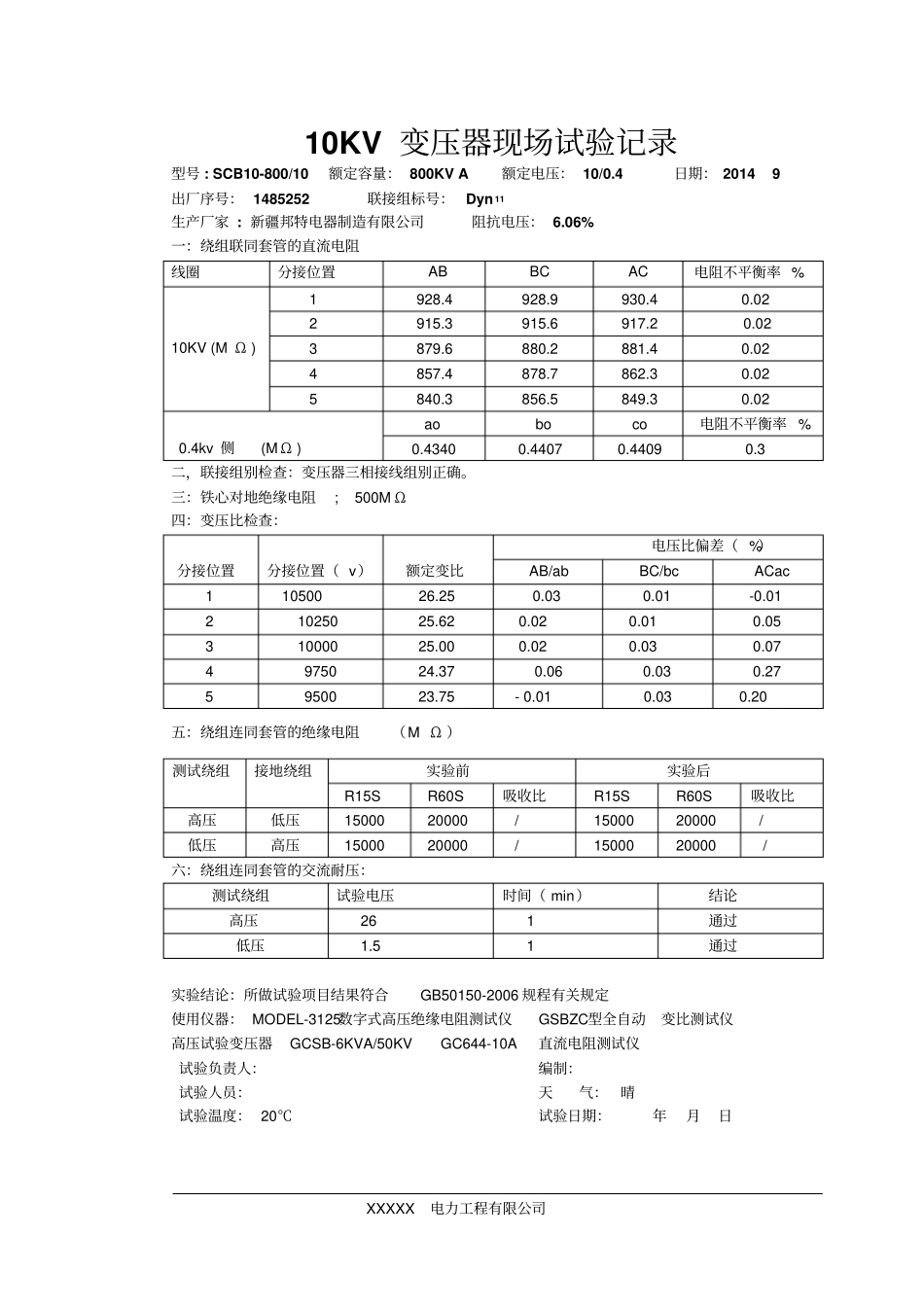

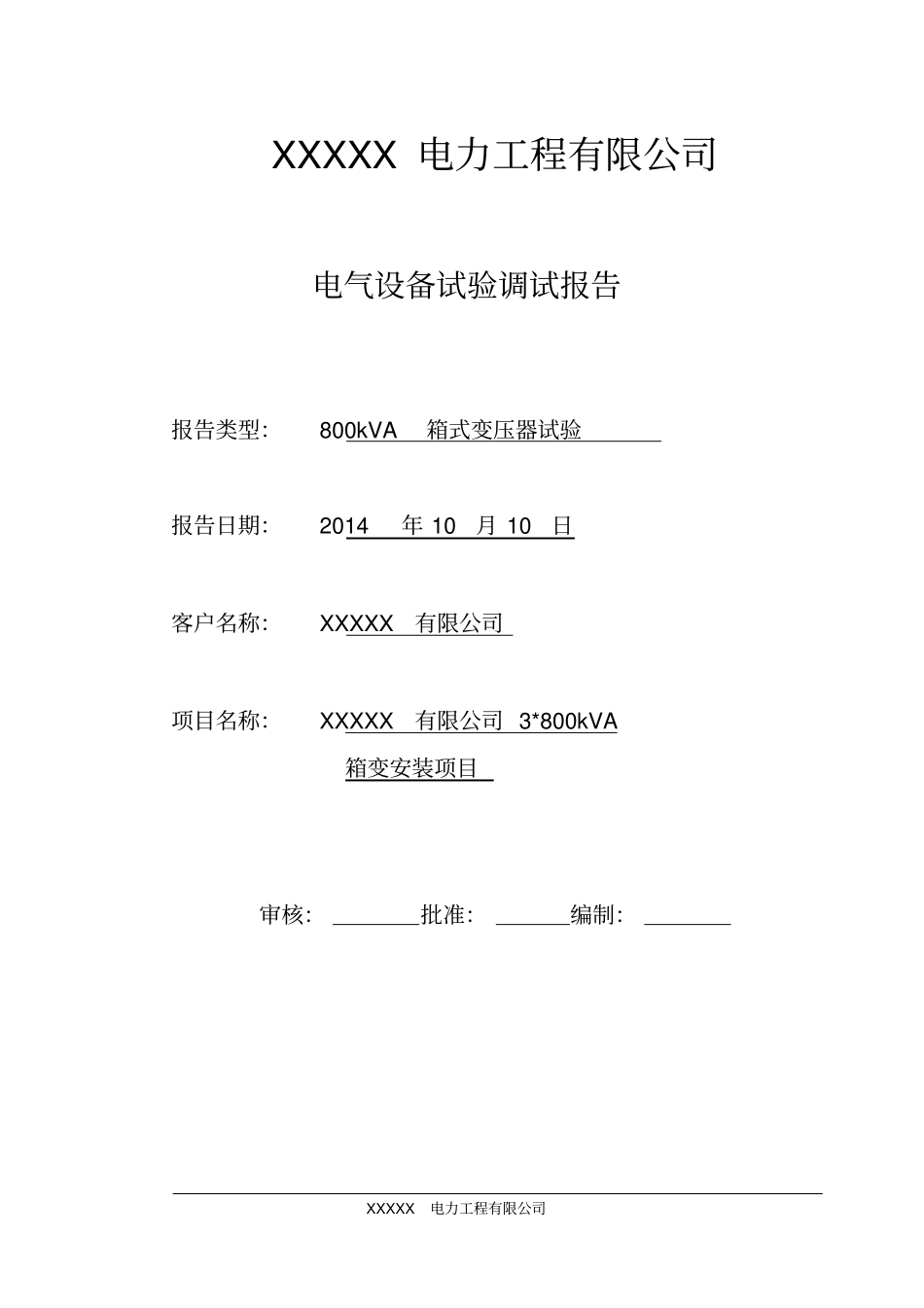

XXXXX电力工程有限公司XXXXX电力工程有限公司电气设备试验调试报告报告类型：800kVA箱式变压器试验报告日期：2014年10月10日客户名称：XXXXX有限公司项目名称：XXXXX有限公司3*800kVA箱变安装项目审核：批准：编制：XXXXX电力工程有限公司10KV变压器现场试验记录型号:SCB10-800/10额定容量：800KVA额定电压：10/0.4日期：20149出厂序号：1485252联接组标号：Dyn11生产厂家:新疆邦特电器制造有限公司阻抗电压：6.06%一：绕组联同套管的直流电阻线圈分接位置ABBCAC电阻不平衡率%10KV(MΩ)1928.4928.9930.40.022915.3915.6917.20.023879.6880.2881.40.024857.4878.7862.30.025840.3856.5849.30.020.4kv侧(MΩ)aoboco电阻不平衡率%0.43400.44070.44090.3二，联接组别检查：变压器三相接线组别正确。三：铁心对地绝缘电阻;500MΩ四：变压比检查：分接位置分接位置（v）额定变比电压比偏差（%）AB/abBC/bcACac11050026.250.030.01-0.0121025025.620.020.010.0531000025.000.020.030.074975024.370.060.030.275950023.75-0.010.030.20五：绕组连同套管的绝缘电阻（MΩ）测试绕组接地绕组实验前实验后R15SR60S吸收比R15SR60S吸收比高压低压1500020000/1500020000/低压高压1500020000/1500020000/六：绕组连同套管的交流耐压：测试绕组试验电压时间（min）结论高压261通过低压1.51通过实验结论：所做试验项目结果符合GB50150-2006规程有关规定使用仪器：MODEL-3125数字式高压绝缘电阻测试仪GSBZC型全自动变比测试仪高压试验变压器GCSB-6KVA/50KVGC644-10A直流电阻测试仪试验负责人：编制：试验人员：天气：晴试验温度：20℃试验日期：年月日XXXXX电力工程有限公司10KV高压柜现场试验记录柜号：1#计量柜电流互感器，电压互感器，绝缘子，母线绝缘电阻测试（MΩ）测试相接地相实验前实验后结果R15SR60S吸收比R15SR60S吸收比通过ABC60000100000/60000100000/通过BAC60000100000/60000100000/通过CAB60000100000/60000100000/通过交流耐压（Kv）测试相接地相主回路断口通过ABC3333通过BAC3333通过CAB3333通过结论：所做试验项目结果符合GB50150-2006柜号：2#出线柜真空断路器，电压互感器，电流互感器，绝缘子，母线绝缘电阻测试（MΩ）测试相接地相实验前实验后结果R15SR60S吸收比R15SR60S吸收比通过ABC60000100000/60000100000/通过BAC60000100000/60000100000/通过CAB60000100000/60000100000/通过交流耐压（Kv）测试相接地相主回路断口通过ABC3333通过BAC3333通过CAB3333通过结论：所做试验项目结果符合GB50150-2006使用仪器：高压试验变压器GCSB-10KVA/50KVMODEL-3125数字式高压绝缘电阻测试仪试验负责人：编制：试验人员：天气：晴试验温度：20℃试验日期：年月日XXXXX电力工程有限公司10KV氧化锌避雷器现场试验记录柜号；1进线柜型号HY5WZ-17/45生产厂家浙江温州沈高所电气有限公司试验项目/相别ABC绝缘电阻（MΩ）实验前试验后实验前试验后实验前试验后100000100000100000100000100000100000直流1mA电压（KA）26.526.527.20.75UmA下泄漏电流μA2.32.31.7结论符合出厂技术数据：符合GB50150-2006规程有关规定柜号；2出线柜型号HY5WZ-17/45生产厂家浙江温州沈高所电气有限公司试验项目/相别ABC绝缘电阻（MΩ）实验前试验后实验前试验后实验前试验后100000100000100000100000100000100000直流1mA电压（KA）26.526.527.20.75UmA下泄漏电流μA2.32.31.7结论符合出厂技术数据：符合GB50150-2006规程有关规定使用仪器：MODEL-3125数字式高压绝缘电阻测试仪直流高压发生器ZGF-120/2试验负责人：编制：试验人员：天气：晴试验温度：20℃试验日期：年月日XXXXX电力工程有限公司低压柜现场调试记录一．GGD低压柜主母线绝缘电阻（MΩ）试验项目/相别a-地b-地c-地o绝缘电阻（MΩ）＞500＞500＞500＞500二．低压出线各回路绝缘电阻（MΩ）试验项目/相别a-地b-地c-地绝缘电阻（MΩ）＞500＞500＞500使用仪器：MODEL-3125数字式高压绝缘电阻测试仪试验负责人：编制：试验人员：天气：晴试验温度：20℃试验日期：年月日XXXXX电力工程有限公司接地网现场测试记录测试地点主接地接地电阻值3.4测试地点800KVA...
