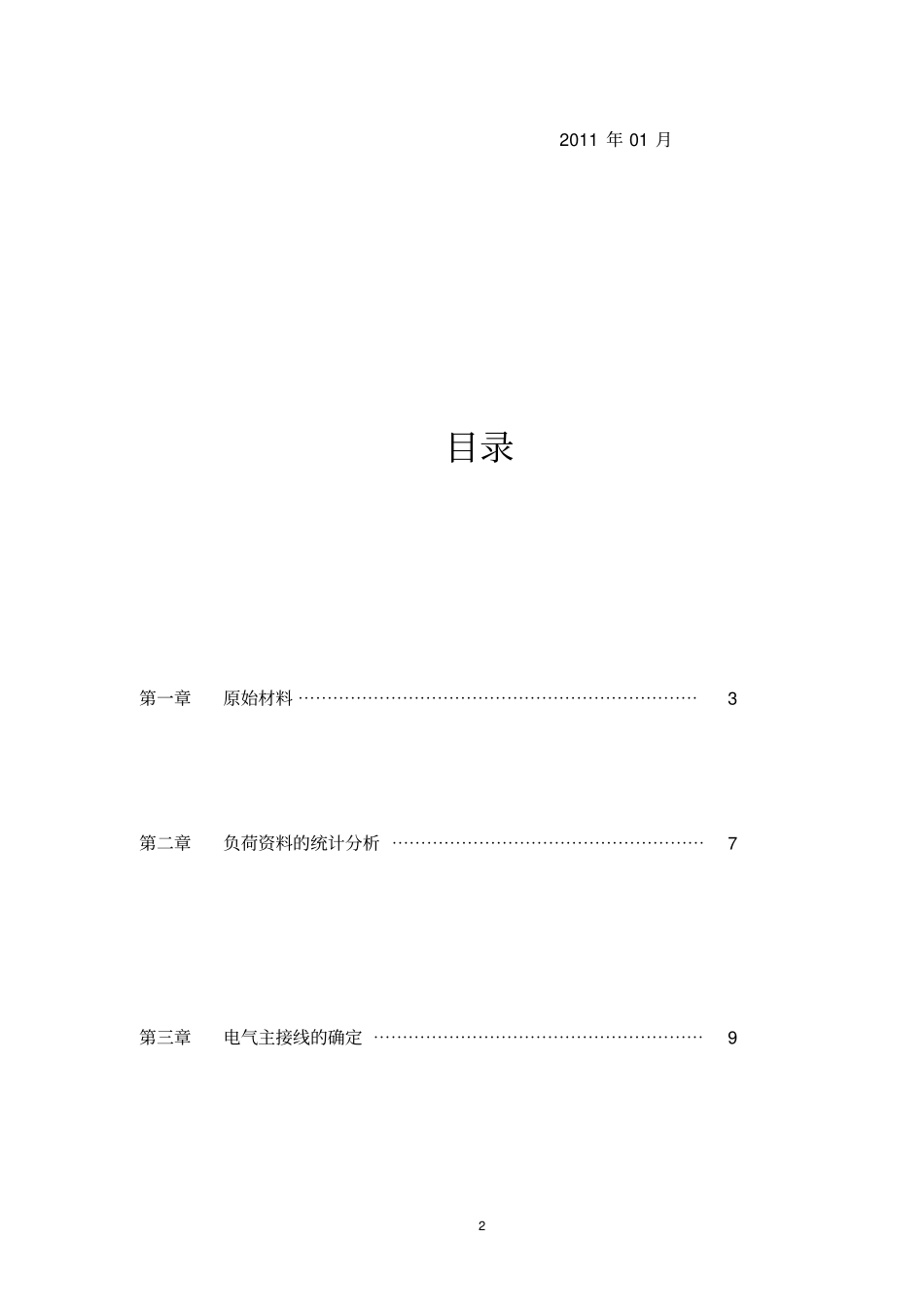

前言本书是2010年本人编写的电气工程及其自动化的毕业设计书，本书主要是说明书，另外还有一本计算书。两本一起构成本人的毕业设计书。毕业设计是高等工科学校教学中一个不可缺少的实践性环节。本书在设计时注重相关知识的综合运用，突出重点，贴近实际，力求做到条理清晰，层次分明，简单实用。本书共分为八个章节。第一章介绍了电气工程设计中要解决的原始材料及其设计要求；第二章介绍了负荷的统计分析；第三章是对电气主接线方案的分析及比较，并得到最终的电气主接线方案；第四章是短路电流的计算，通过介绍短路电流的计算目的、计算的一般规定、计算步骤和方法来完成短路电流的计算；第五章为导体和电器的选择设计。本书由本人首编，书中大量引用了有关专业文献和资料（如参考文献中所列），在此对文献及资料的作者致以衷心的感谢。由于编者的条件和水平有限，对某些总是的看法可能带有片面性，书中难免有错误和不当之处，在此我真诚地请求老师批评指正，谢谢。编者22011年01月目录第一章原始材料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第二章负荷资料的统计分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7第三章电气主接线的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯93第四章短路电流计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18第五章导体与电器的选择设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24第一章原始材料4课题：110KV系统变电所电气部分初步设计一、设计原始资料1、随着生产的发展，电力系统不断扩大，待设计变电所就是为适应这种情况而建设的中间变电所，主要供给地区负荷，同时也传递部分的系统交换功率。该变电所的电压等级为110/35/10KV，变电所最终规模的进出线回路数：110KV4回（其中2回备用）35KV5回（其中1回备用）10KV8回（其中1回备用）2、根据系统运行方式，本变电所不是电压枢纽点，无特殊的调压要求，另外，有部分穿越由110KV系统经过本变电所送至35KV系统变电所。3、系统电源情况与本变电所连接的系统电源共有三个，其中110KV及35KV系统变电所各一个，110KV火电厂一个，具体为：（1）110KV系统变电所，在该所高压母线上的短路容量为533MVA，该所距待设计变电所9KM。（2）110KV火电厂，接线如图：5（3）35KV系统变电所，在该所高压母线上的短路容量为300MVA，该所距待设计变电所5KM。（4）最小短路容量为最在短路容量的3/4，电厂不变。4、所址地理情况设计变电所选定的所址条件较好，土地较为平整、充裕。5、气象条件年最高温度+39.9C、最高日平均温度+34.4C海拔高度20.5C、年最低温度－3C、地震烈度6度以下6、负荷资料35KV侧负荷序号用户名称负荷性质最大负荷(MW)1纸浆厂52源头变Ⅰ63锌品厂Ⅰ54备用(新用户)6610KV侧负荷序号用户名称负荷性质最大负荷(MW)1配件厂1.62手拖厂1.43机械厂2.64电台Ⅰ0.55针织厂2.2.6食品加工厂1.027用户1.28备用(新用户)4所用电负荷序号设备名称容量(KW)负荷性质1#1主变风扇3.24经常、连续2#2主变风扇3.24经常、连续3浮充电机4.5经常、连续4蓄电池室通风2.7不经常、连续5载波室通风1.1不经常、连续6载波通讯2.5经常、连续7照明负荷9.7经常、连续8生活区用电10不经常、连续9充电机新用户20不经常、连续10生活水泵4.5经常、短时711检修、试验用电5不经常、短时12电焊机10.6不经常、断续110KV系统变电所供给10MW电能，其余由110KV火电厂供给。另外，有5MW的穿越功率经本变电所至35KV系统变电所。注：（1）以上负荷，除Ⅰ类以外，均分另Ⅱ、Ⅲ类。（2）负荷功率因数均取COSΦ=0.85（3）负荷同时率Kz=0.9（4）年最大负荷选用小时均取Tmax=4500小时/年（5）以上负荷不包括网损在内，网损北一律取5%所用电负荷见表中所列。注：所用电计算负荷=照明用电+生活区用电+其余经常的或连续的负荷之和×0.85（KVA）其中0.85为综合系数。二、设计内容1、负荷分析及变压器的容量、台数及型式的选择2、进行主接线的技术比较，确定主接线最佳方案3、计算短路电流及主要电气设备选择；4、进行线路或变压器保护的整定计算。5、变电所电气布置设计。6、变电站防雷...
