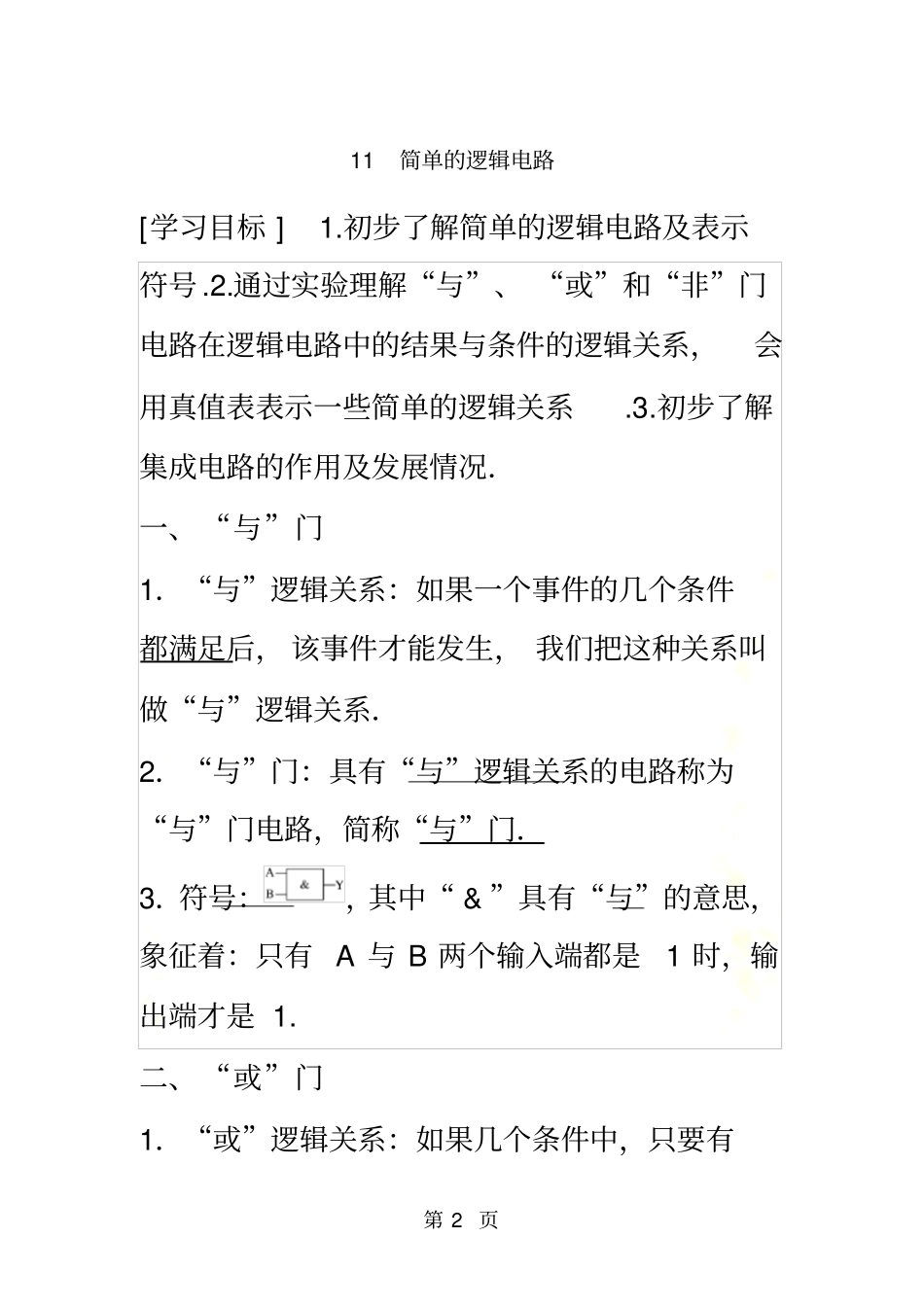

第二章11简单的逻辑电路第2页11简单的逻辑电路[学习目标]1.初步了解简单的逻辑电路及表示符号.2.通过实验理解“与”、“或”和“非”门电路在逻辑电路中的结果与条件的逻辑关系，会用真值表表示一些简单的逻辑关系.3.初步了解集成电路的作用及发展情况．一、“与”门1．“与”逻辑关系：如果一个事件的几个条件都满足后，该事件才能发生，我们把这种关系叫做“与”逻辑关系．2．“与”门：具有“与”逻辑关系的电路称为“与”门电路，简称“与”门．3．符号：，其中“&”具有“与”的意思，象征着：只有A与B两个输入端都是1时，输出端才是1.二、“或”门1．“或”逻辑关系：如果几个条件中，只要有第4页(2)“与”门电路中，A、B两个输入端都为“1”时，输出端才是“1”．(√)(3)“或”门电路中，A、B两个输入端有一个是“0”时，输出端就是“0”．(×)(4)“或”门电路中，A、B两个输入端有一个是“1”时，输出端就是“1”．(√)2．下面为一逻辑门电路的真值表，该类型的逻辑门电路为________门电路.输入M01输出N10答案“非”一、三种基本门电路1．“与”门电路[导学探究]如图1所示，两个开关A、B串联起来控制同一灯泡Y，显然，只有A“与”B同第5页时闭合时，灯泡Y才会亮．在这个事件中，“A闭合”、“B闭合”是条件，“灯泡Y亮”是结果．那么：图1(1)事件的两个条件需满足几个，事件才能发生？(2)在下表中填写对应条件下事件的结果(灯泡Y是亮还是熄).条件结果开关A开关B灯泡Y断断断通通断通通答案(1)两个条件都满足(2)熄熄熄亮[知识深化](1)“与”门是指一个事件的几个条件都满足时，事件才能发生，即“与”门的输入端都是“1”第6页时，输出端才是“1”．(2)“与”门的真值表：输入输出ABY0000101001112．“或”门电路[导学探究]如图2所示，两个开关A、B并联，控制同一灯泡Y，在这个电路中，“A闭合”或“B闭合”时，灯泡Y亮．图2(1)条件A、条件B满足几个时，事件就能发生？(2)在下表中填写对应条件下事件的结果(灯泡Y是亮还是熄).条件结果第7页开关A开关B灯泡Y断断断通通断通通答案(1)至少满足两个条件的一个(2)熄亮亮亮[知识深化](1)“或”门是指一个事件的几个条件只要有一个满足，该事件就会发生．当输入端只要有一个或一个以上为“1”时，输出端就是“1”．(2)“或”门电路的真值表输入输出ABY000011第8页1011113.“非”门电路[导学探究]如图3所示，当开关A接通时，灯泡Y被短路而不亮；当开关A断开时，灯泡Y是通路而被点亮．图3(1)条件A和事件Y之间的关系如何？(2)在下表中填写对应条件下事件的结果(灯泡Y是亮还是熄).条件结果开关A灯泡Y断通答案(1)条件A满足，事件Y不发生，二者总是相反关系(2)亮熄[知识深化]第9页(1)“非”门是指输出和输入总是相反，即输入端为“1”时，输出端为“0”；输入端为“0”时，输出端为“1”．(2)“非”门电路的真值表输入输出AY0110例1如图4所示，试判断这是一个什么逻辑门电路．A、B、C闭合时记“1”，断开时记“0”；P灯亮记“1”，不亮记“0”．试完成如下真值表．图4输入输出ABCP000第10页001010011100101110111答案“或”门如下表所示输入输出ABCP00000011010101111001101111011111第11页例2监控系统控制电路如图5所示，开关S闭合时，系统白天和晚上都工作，开关S断开时，系统仅晚上工作．在电路中虚框处分别接入光敏电阻(受光照时阻值减小)和定值电阻，则电路中()图5A．C是“与”门，A是光敏电阻B．C是“与”门，B是光敏电阻C．C是“或”门，A是光敏电阻D．C是“或”门，B是光敏电阻答案D解析开关S闭合后，C门的一个输入端是1，系统不管白天和晚上都工作，说明与另一端的逻辑值无关，这说明C门是“或”门．开关S断开时，C门的一个输入端是0，要让系统工作，另一个输入端必须是1，也就是高电压，所以B是第12页光敏电阻，D正确．针对训练1如图6所示为三个基本逻辑电路的符号，A输入端全为“1”，B输入端全为“0”．以下判断正确的是()图6A．甲为“非”逻辑电路符号，输出为“1”B．乙为“或”逻辑电路符号，输出为“1”C．乙为“与”逻辑电路符号，输出为“0”D．丙为“与”逻辑电路符号，输出为“1”答案B解析根据门电路的符号特点可知，...
