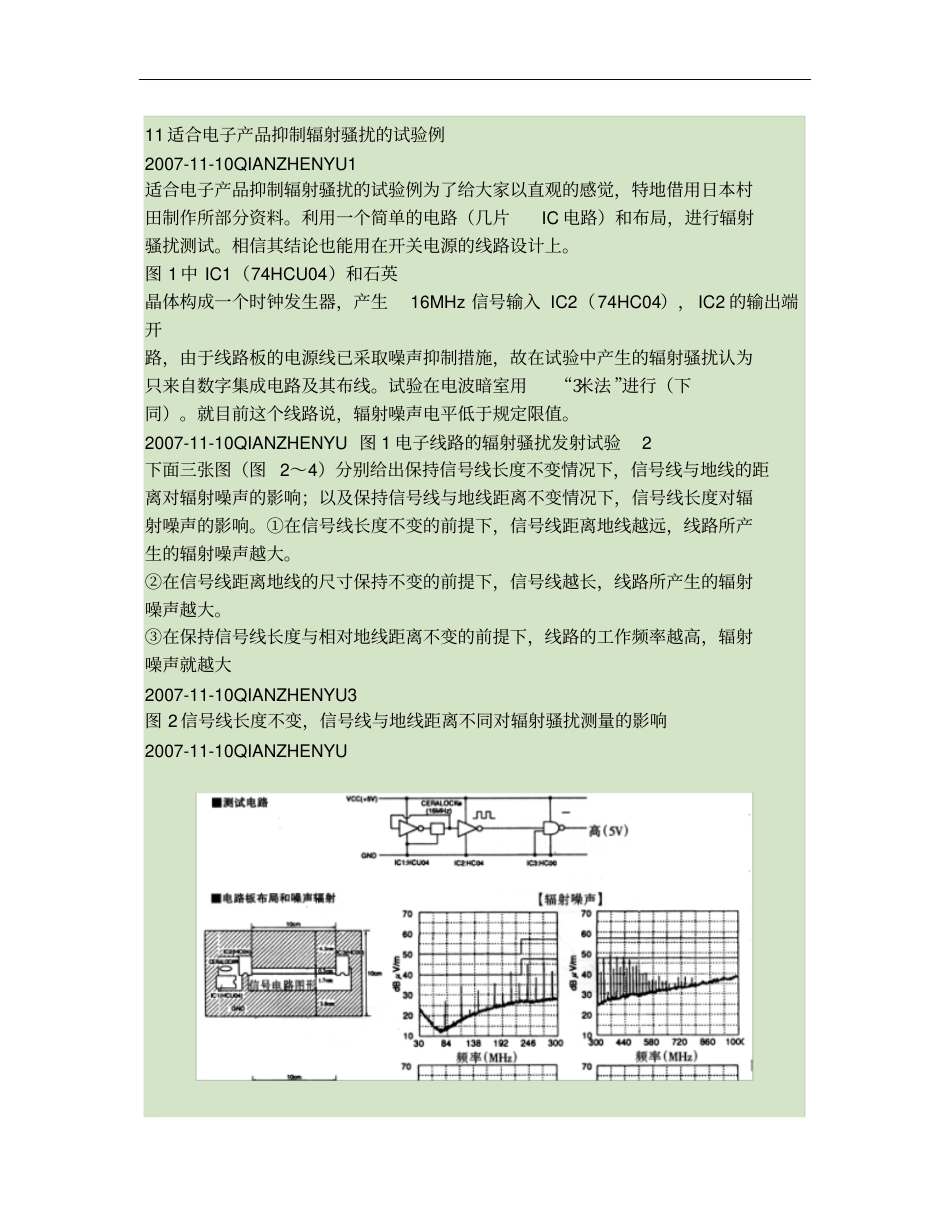

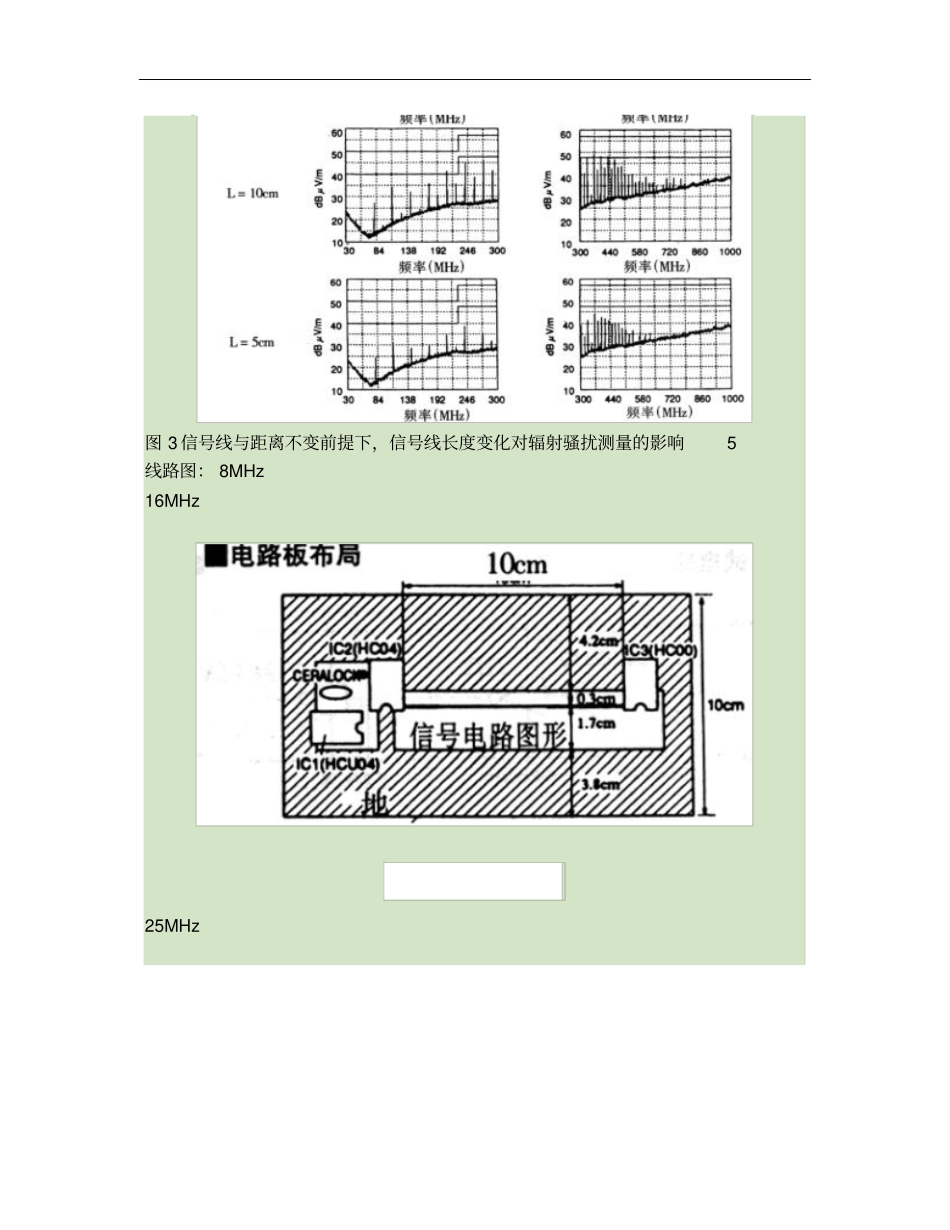

11适合电子产品抑制辐射骚扰的试验例2007-11-10QIANZHENYU1适合电子产品抑制辐射骚扰的试验例为了给大家以直观的感觉，特地借用日本村田制作所部分资料。利用一个简单的电路（几片IC电路）和布局，进行辐射骚扰测试。相信其结论也能用在开关电源的线路设计上。图1中IC1（74HCU04）和石英晶体构成一个时钟发生器，产生16MHz信号输入IC2（74HC04），IC2的输出端开路，由于线路板的电源线已采取噪声抑制措施，故在试验中产生的辐射骚扰认为只来自数字集成电路及其布线。试验在电波暗室用“3米法”进行（下同）。就目前这个线路说，辐射噪声电平低于规定限值。2007-11-10QIANZHENYU图1电子线路的辐射骚扰发射试验2下面三张图（图2～4）分别给出保持信号线长度不变情况下，信号线与地线的距离对辐射噪声的影响；以及保持信号线与地线距离不变情况下，信号线长度对辐射噪声的影响。①在信号线长度不变的前提下，信号线距离地线越远，线路所产生的辐射噪声越大。②在信号线距离地线的尺寸保持不变的前提下，信号线越长，线路所产生的辐射噪声越大。③在保持信号线长度与相对地线距离不变的前提下，线路的工作频率越高，辐射噪声就越大2007-11-10QIANZHENYU3图2信号线长度不变，信号线与地线距离不同对辐射骚扰测量的影响2007-11-10QIANZHENYU2007-11-10QIANZHENYU图3信号线与距离不变前提下，信号线长度变化对辐射骚扰测量的影响5线路图：8MHz16MHz25MHz图4信号线长度以及信号线与地线距离不变前提下，不同工作频率对辐射骚扰测量的影响2007-11-10QIANZHENYU6图5进一步说明高频、高速线路的排布要紧凑，要远离外接电缆，防止不必要的噪声辐射。缩短高速信号线，以减小由此所产生的辐射噪声：将噪声电平较高的电路与电缆隔离以减少噪声的耦合：图5印刷线路板布局和布线不同对辐射骚扰测量的影响2007-11-10QIANZHENYU图6则说明在线路板下方复一块接地板可以抑制噪声的辐射。尽管这不是采用多层板来进行线路的试验，但同样可以说明多层板中地线层的作用。图6在印刷线路板下复一块接地板对线路辐射骚扰测量的影响2007-11-10QIANZHENYU如前所述，线路板上的数字集成电路及其布线是产生电磁骚扰的主要因素，但是通过对集成电路的合理布局和走线，以及安装参考接地板、降低线路的工作频率等措施，都有可能抑制线路工作中所产生的噪声。除此之外，我们在线路板的适当EMI部位插入一些RC滤波电路等等），同样有滤波器（包括表EMI面贴磁芯、装的可能把电磁骚扰抑制到可以忍受的程度内，下面这些图片将用来说明这个问题。试验仍以图1线路为基础进行（两个IC电路，工作频率16MHz）。图1（见p.2）2007-11-10QIANZHENYU9再次做试验（图7）。在IC2原先开路的输出端上用10cm的信号线连至IC3（74HC00）。结果发现该线路板产生的辐射噪声超过了CISPR标准B级所规定的限值。十分显然这是由IC2输出至IC3的信号线，以及经地线返回IC2的电流所产生的。当然，就这个电流本身而言是差模电流，但是“3米法”测试中天线测到的则是共模发射。2007-11-10图7线路板信号线“过长”所引起的辐射骚扰超标（1）QIANZHENYU10进一步做试验。在10cm信号线的始端加一个NFM51R系列的EMI滤波器来抑制充当噪声天线的信号线所辐射的噪声（图8），从测得的数据看，EMI滤波器确实能消除大部分的辐射噪声。2007-11-10图8采用EMI滤波器来抑制信号线的辐射骚扰（1）QIANZHENYU11继续做上面试验。将10cm信号线在始端处断开，另外再接一根10cm的导线（如图9），发现同样是10cm的线，新的连接方法比老的连接所产生的噪声要大得多，出现这一现像的原因是新的接线比老的可以更有效地辐射噪声（高速电路尤甚）。2007-11-10图9线路板信号线“过长”所引起的辐射骚扰超标（2）QIANZHENYU12再次将EMI滤波器接在10cm导线的前面（亦即，放在IC2的输出脚与10cm导线之间，见图10），发现EMI滤波器阻断了噪声进入那条导线的通路，从而几乎彻底消除了辐射噪声。2007-11-10图10采用EMI滤波器来抑制信号线的辐射骚扰（2）QIANZHENYU13在前述线路中，回复到第2次做试验的线路，再将一片IC4（74HC04）置入图11所示位置，该电路输入接地电位，故输出为高电位，然...
