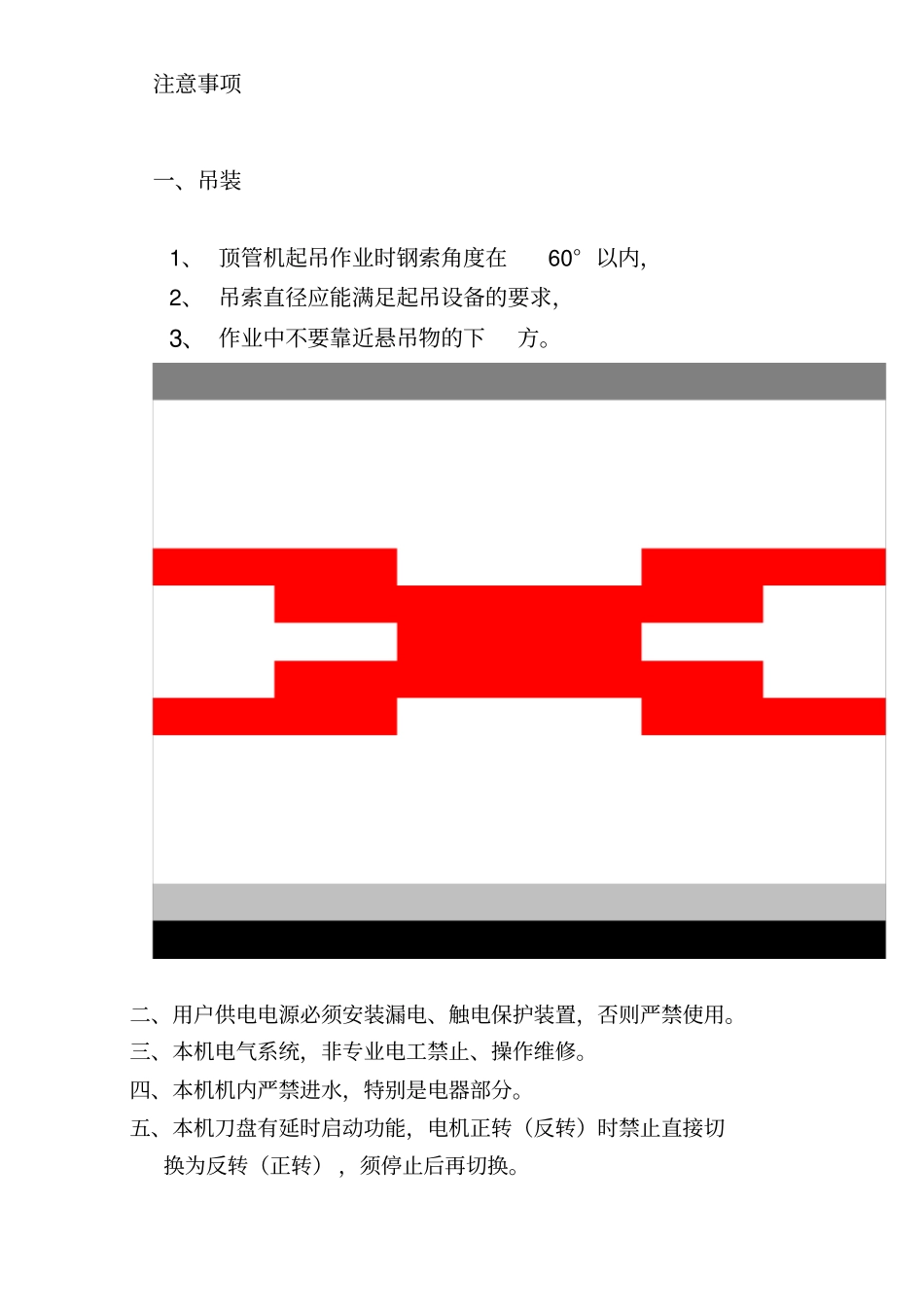

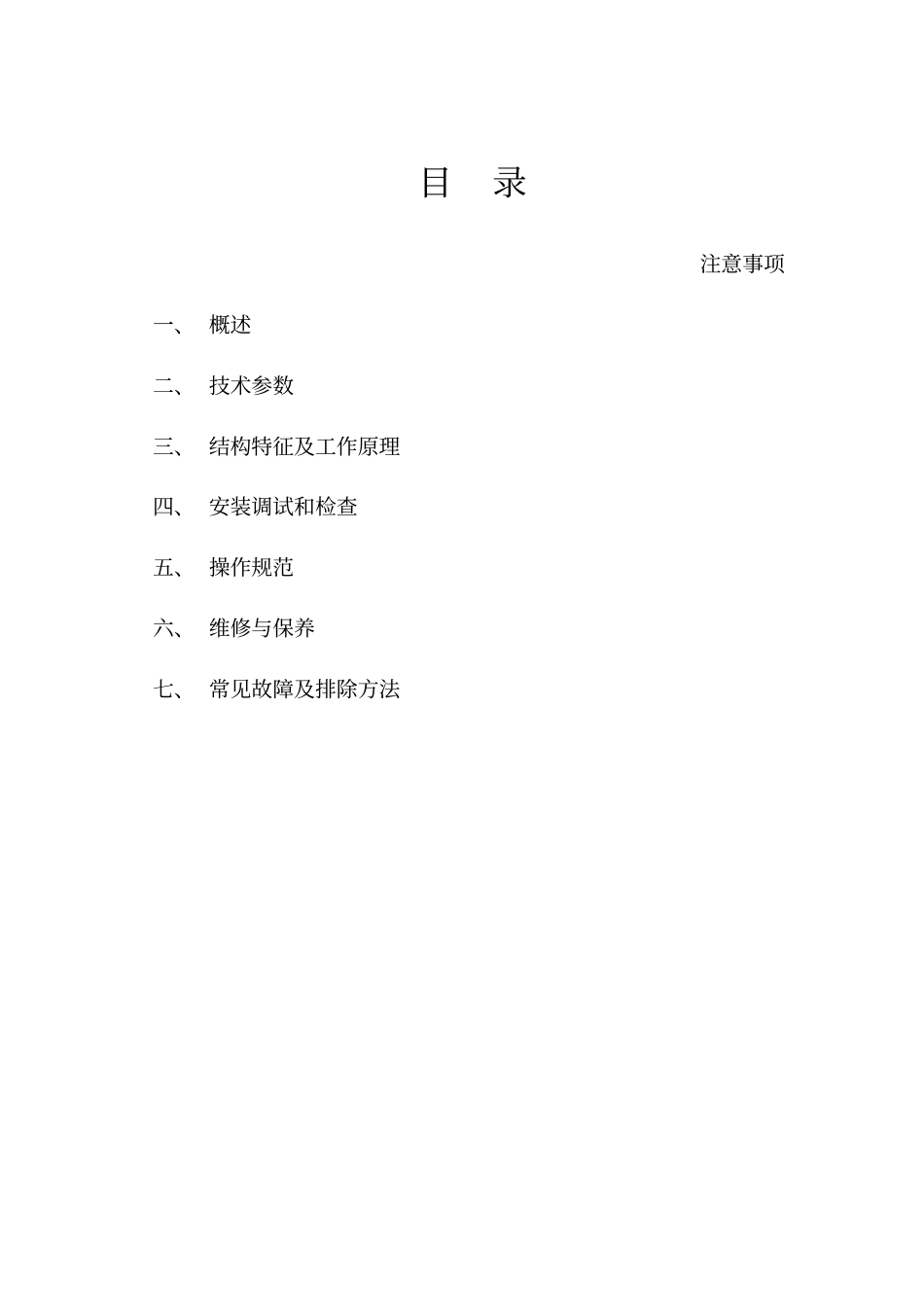

非开挖微型顶管设备目录注意事项一、概述二、技术参数三、结构特征及工作原理四、安装调试和检查五、操作规范六、维修与保养七、常见故障及排除方法注意事项一、吊装1、顶管机起吊作业时钢索角度在60°以内，2、吊索直径应能满足起吊设备的要求，3、作业中不要靠近悬吊物的下方。二、用户供电电源必须安装漏电、触电保护装置，否则严禁使用。三、本机电气系统，非专业电工禁止、操作维修。四、本机机内严禁进水，特别是电器部分。五、本机刀盘有延时启动功能，电机正转（反转）时禁止直接切换为反转（正转），须停止后再切换。一、概述1、产品特点NP1350型泥水平衡顶管机适用土质范围广，适用于N值：0~15的粘土。施工的最小覆土厚度必须大于2倍的管外径，且其中要有一定厚度的不透水层，施工后地面沉降小，开在浅土层中施工。操作简单，可广泛用于城市市政、通讯等管道埋设工程，该设备可在河流、公路、建筑物下穿越，保护地面设施。使用该设备施工对环境影响小，工期短，投资回收快。2、型号的组成及含义TY-(NP)1350水泥管内径N泥水式P平衡铁友二、技术参数1、顶进速度：0～150mm/min2、切削刀盘：转速：2.77r/min转矩：151KN.m电机功率：22×2KW3、纠偏系统纠偏油缸推力：500KN纠偏油缸拉力：375KN纠偏油缸数量：4纠偏角度：(上、下、左、右)2.5°纠偏额定压力：25MPa旁通截止额定压力15MPa排量：2ml/r电机功率：1.5KW4、进排浆管道直径：Φ100mm5、顶管机外径：Φ1640mm6、液压油为46#抗磨液压油。7、对抗土压力：最大30T/m2三、结构特征及工作原理TY-DG(NP)1350顶管掘进机（图1）主要由切削搅拌系统、动力系统、纠偏系统、进排泥系统、电气系统及监控系统组成。（一）、切削搅拌系统本机的切削功能由刀盘完成，刀盘由刀盘面板、中心刀、主切削刀、边缘刀、搅拌板组成。（二）、刀盘动力系统。本机的刀盘由两台11KW四极电动机驱动，两台电动机联接两个意大利进口减速机，带动动力箱小齿轮，再驱动大齿轮旋转，大齿轮通过主轴带动刀盘旋转，进行切削。（三）、纠偏系统本机纠偏由动力仓、纠偏仓、纠偏油缸、纠偏泵站、纠偏操纵阀组成，动力仓与纠偏仓之间通过四条纠偏油缸连接，为了防止纠偏过程中动力仓、纠偏仓之间的发生偏转，在动力仓设有防偏转卡，而在纠偏仓设有防偏转舌。纠偏时启动纠偏泵站，操纵纠偏操纵阀，通过纠偏油缸的行程变化，使动力仓与纠偏仓夹角变化，而进行纠偏。(四)、机内进排泥系统本机内的进泥系统主要由进水管、排水管、两个三通球阀、球阀油缸，隔膜压力表，纠偏泵站（与纠偏系统共用一个泵站）、换向阀组成。油缸控制三通球阀的工作状况。一种是正常施工的进水、排泥状况；另一种是清洗管道状况。阀的工作状况在操纵台上看出。根据顶进时的工作状况的不同需求，由操作者自行控制。在进、排泥泵工工作的情况下，机内三通球阀不允许处于半开半关状态工作，因为这会使球阀很快磨损面造成阀关不严。（五）、监控系统本机监控系统由两大部分组成，其一是安装在动力仓上的光靶，其二是安装在动力仓的倾斜仪。固定在基坑内的激光经纬仪的激光束照在光靶上，用它来判断顶管机掘进的方向，高低偏差及纠偏的效果。倾斜仪也是用来判断动力仓的水平状态、仰俯状态及偏转的。在操纵台立面板上，机内数据检测包含倾角仪的数值、纠偏油缸的行程、三个隔膜压力表的压力及纠偏泵站的压力。倾斜仪的显示：一是仰俯状态，如果Y是正值，则表示动力仓处于上仰状态，如果Y是0，则表示动力仓处于水平状态，如果Y是负值，则表示动力仓处于俯冲状态。二是偏转状态，如果X是正值，则表示动力仓处于向右偏转状态，如果X是负值，则表示动力仓处于向左偏转状态。需要加以说明的是，有时因运输或者其它原因会造成它的显示误差，所以，每当顶管掘进机放在基坑上时，其倾斜仪的显示读数是个很重要的原始读数，必须把它记录在案，以便在今后顶进过程中进行分析、比较。（六）、电气系统本机的电气系统详见附图：操作台的立面板，主要是仪表显示、报警，机内监测。操作台的水平面板，主要是按钮开关，是控制各部件的动作。顶管机工作时，主要是按钮开关，是控制各部件的动作。大体可分为...
