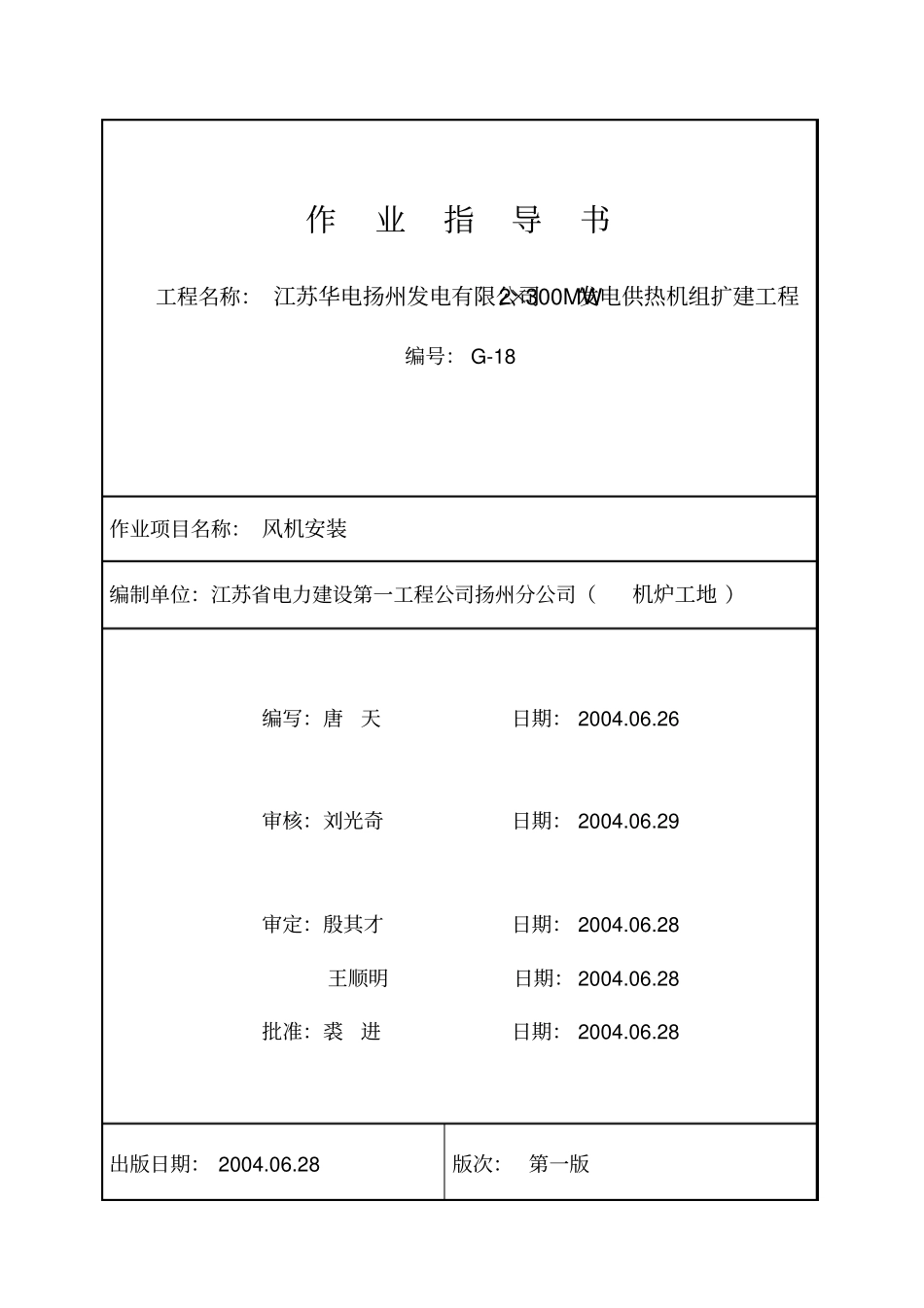

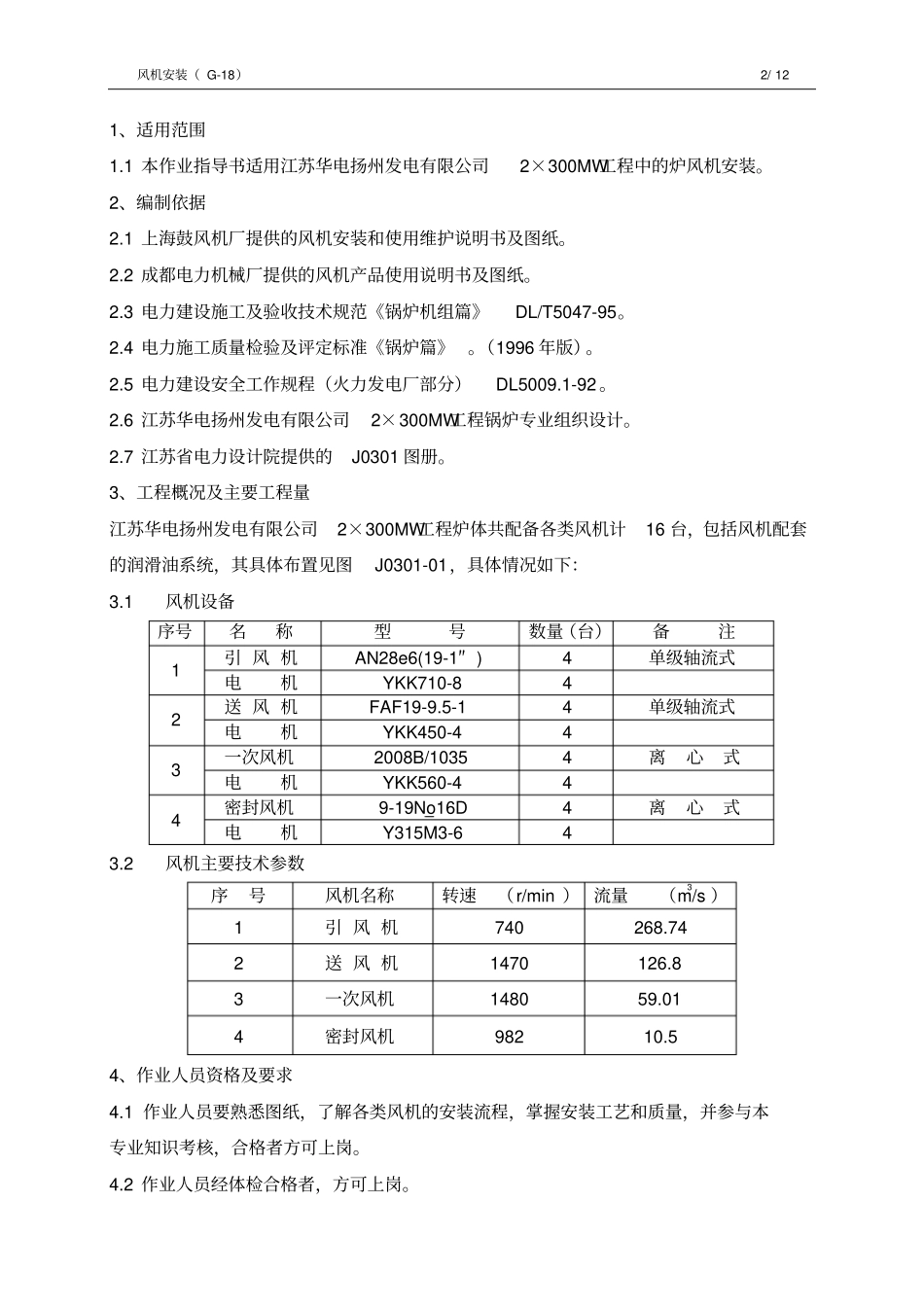

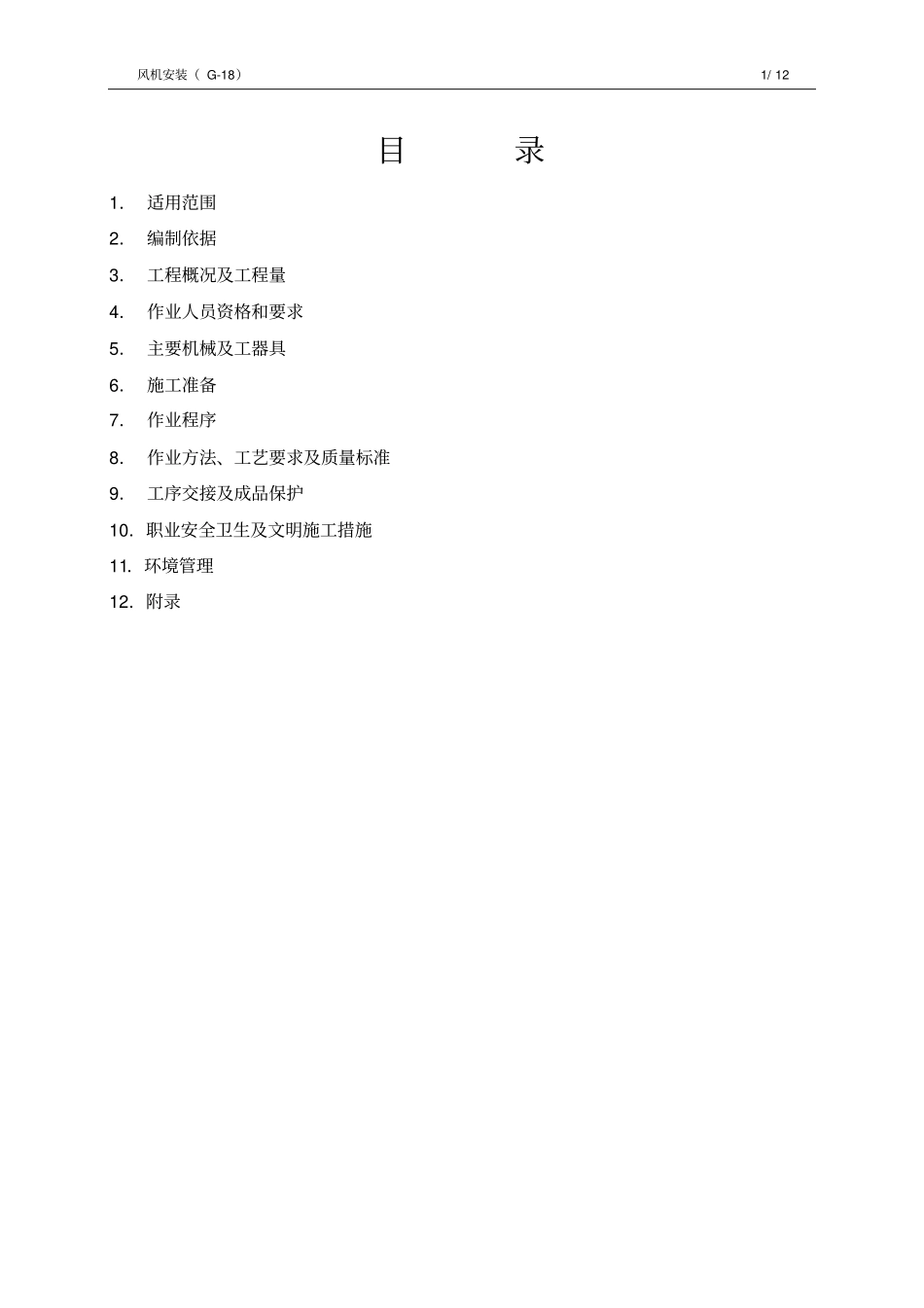

作业指导书工程名称：江苏华电扬州发电有限公司2×300MW发电供热机组扩建工程编号：G-18作业项目名称：风机安装编制单位：江苏省电力建设第一工程公司扬州分公司（机炉工地）编写：唐天日期：2004.06.26审核：刘光奇日期：2004.06.29审定：殷其才日期：2004.06.28王顺明日期：2004.06.28批准：裘进日期：2004.06.28出版日期：2004.06.28版次：第一版风机安装（G-18）1/12目录1．适用范围2．编制依据3．工程概况及工程量4．作业人员资格和要求5．主要机械及工器具6．施工准备7．作业程序8．作业方法、工艺要求及质量标准9．工序交接及成品保护10．职业安全卫生及文明施工措施11．环境管理12．附录风机安装（G-18）2/121、适用范围1.1本作业指导书适用江苏华电扬州发电有限公司2×300MW工程中的炉风机安装。2、编制依据2.1上海鼓风机厂提供的风机安装和使用维护说明书及图纸。2.2成都电力机械厂提供的风机产品使用说明书及图纸。2.3电力建设施工及验收技术规范《锅炉机组篇》DL/T5047-95。2.4电力施工质量检验及评定标准《锅炉篇》。（1996年版）。2.5电力建设安全工作规程（火力发电厂部分）DL5009.1-92。2.6江苏华电扬州发电有限公司2×300MW工程锅炉专业组织设计。2.7江苏省电力设计院提供的J0301图册。3、工程概况及主要工程量江苏华电扬州发电有限公司2×300MW工程炉体共配备各类风机计16台，包括风机配套的润滑油系统，其具体布置见图J0301-01，具体情况如下：3.1风机设备序号名称型号数量（台）备注1引风机AN28e6(19-1″)4单级轴流式电机YKK710-842送风机FAF19-9.5-14单级轴流式电机YKK450-443一次风机2008B/10354离心式电机YKK560-444密封风机9-19No16D4离心式电机Y315M3-643.2风机主要技术参数序号风机名称转速（r/min）流量（m3/s）1引风机740268.742送风机1470126.83一次风机148059.014密封风机98210.54、作业人员资格及要求4.1作业人员要熟悉图纸，了解各类风机的安装流程，掌握安装工艺和质量，并参与本专业知识考核，合格者方可上岗。4.2作业人员经体检合格者，方可上岗。风机安装（G-18）3/124.3作业人员应通过三级安全教育。4.4施工负责人必须由从事过风机安装，具有丰富经验的施工人员担任。5、主要机械及工器具5.1CC1500履带吊一台作为吊装转运主要机械并且试验合格。5.2电焊机两台作为焊接专用。5.3常用起吊及测量工器具（如手拉葫芦、千斤绳、百分表、框式水平仪、塞尺、钢卷尺、各种规格的扳手等）配备齐全，同时检测工器具，经检验合格并在有效期内使用。6、施工准备6.1参加作业人员必须认真熟悉图纸及制造厂家提供的技术资料、工艺要求等。6.2按图纸及供货清单对到货设备进行仔细清点、检查，检查设备部件的数量、编号及几何尺寸，如发现因制造运输等因素造成的设备缺陷问题须作好记录，并报请有关部门及时拿出处理意见。6.3把配备齐全的工具和制造厂提供的专用工具派专人保管并定期检查，以免损坏或遗失。6.4施工中所需的松锈剂、黑铅粉、密封胶、二硫化钼润滑脂等准备齐全。6.5各类风机基础已验收合格并办理交接签证，基础划线、凿平工作已经结束。6.6运输道路畅通，施工场地有足够的照明。7、作业程序7.1离心式风机工艺流程图见附图1。7.2轴流式风机工艺流程图见附图2。8、作业方法、工艺要求及质量标准8.1设备检查、基础检查划线及轴承箱解体检修（轴承箱只有一次风机需解体）。a)认真阅读施工技术文件，按图清点，检查叶轮、机壳调节门牌号旋转方向是否一致，各部联接是否紧密，叶轮、主轴、轴承等主要部件有无损伤、转子部件转动是否灵活，特别检查叶轮和外壳有无漏焊、裂纹、砂眼、咬边等，外壳应无变形，转子处外壳圆度偏差不大于2mm。b)一次风机还要检查叶轮的旋转方向，叶片的弯曲方向以及机壳的进出口位置和角度应符合设计和设备技术文件的规定。c)检查基础各尺寸、划出定位中心线，其标高偏差±5mm，纵横主中心线偏差±10mm，中心线距离偏差±3mm。风机安装（G-18）4/12d)定出基础垫铁位置并凿平，使之与垫铁的接触面应均匀，且不小于75%，配置好基准垫铁，各层垫铁间接触应严实，垫铁长度应比基框梁宽度长20mm，块数应不大于4块（二块平垫铁加一...
