蛇腹鳞的结构特点及其摩擦行为VIP免费

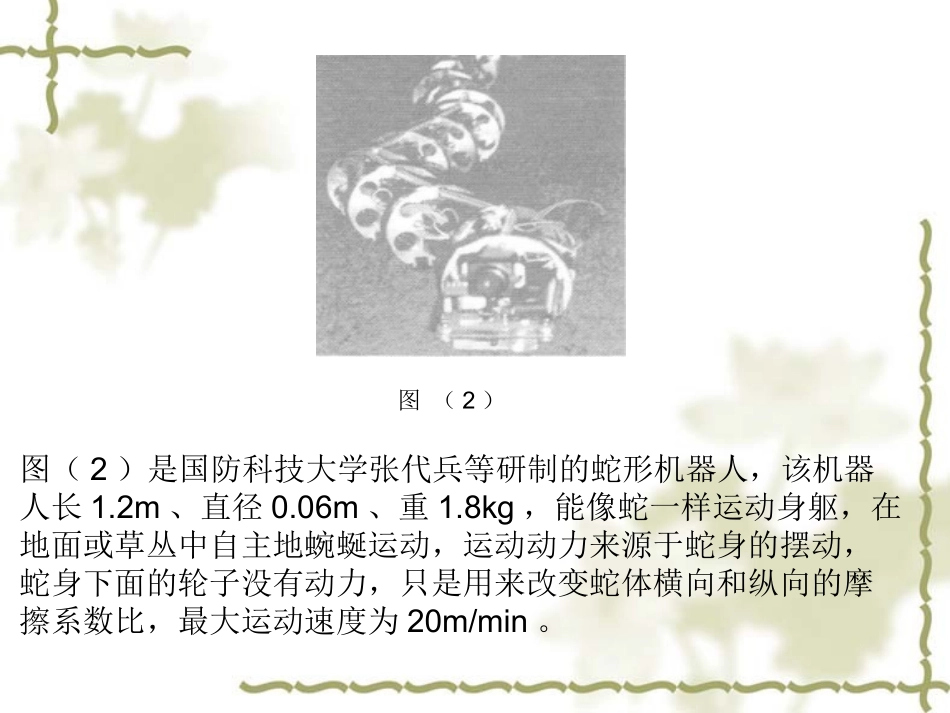

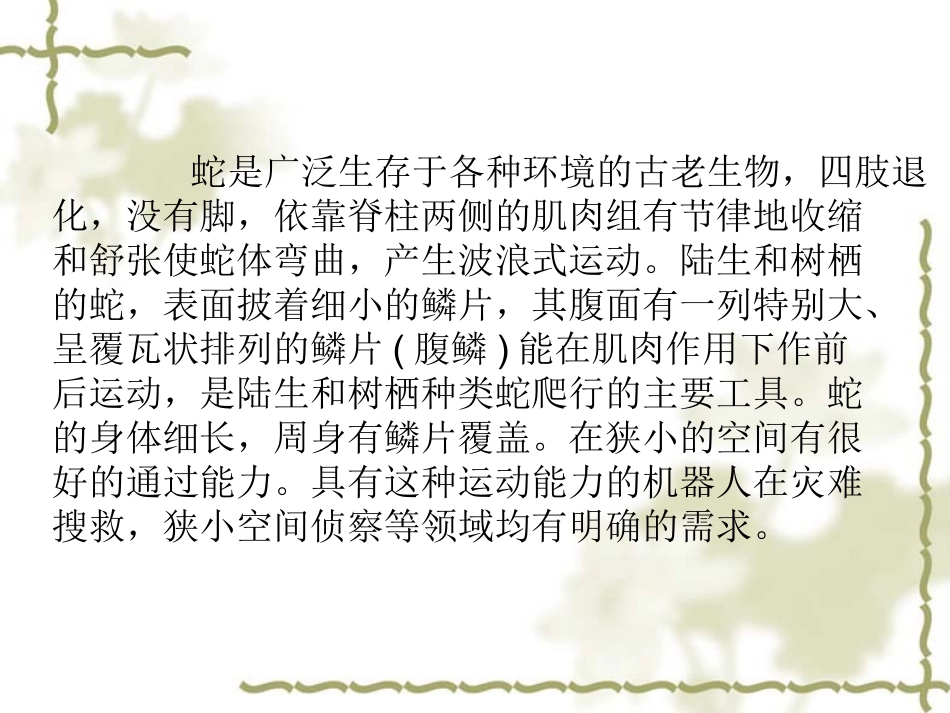

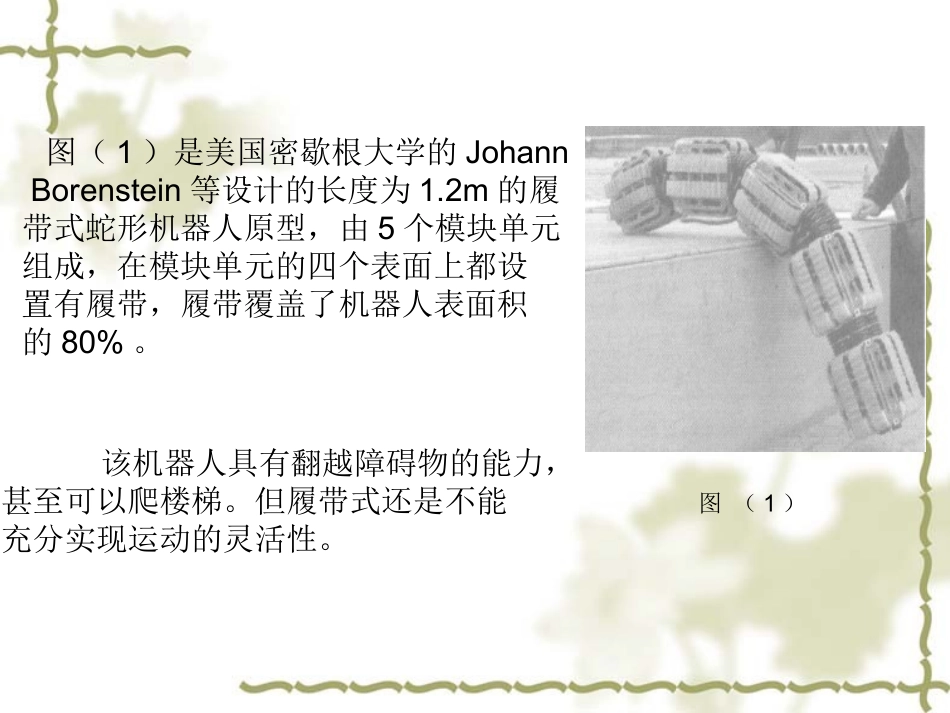

蛇是广泛生存于各种环境的古老生物，四肢退化，没有脚，依靠脊柱两侧的肌肉组有节律地收缩和舒张使蛇体弯曲，产生波浪式运动。陆生和树栖的蛇，表面披着细小的鳞片，其腹面有一列特别大、呈覆瓦状排列的鳞片(腹鳞)能在肌肉作用下作前后运动，是陆生和树栖种类蛇爬行的主要工具。蛇的身体细长，周身有鳞片覆盖。在狭小的空间有很好的通过能力。具有这种运动能力的机器人在灾难搜救，狭小空间侦察等领域均有明确的需求。图（1）是美国密歇根大学的JohannBorenstein等设计的长度为1.2m的履带式蛇形机器人原型，由5个模块单元组成，在模块单元的四个表面上都设置有履带，履带覆盖了机器人表面积的80%。图（1）该机器人具有翻越障碍物的能力，甚至可以爬楼梯。但履带式还是不能充分实现运动的灵活性。图（2）是国防科技大学张代兵等研制的蛇形机器人，该机器人长1.2m、直径0.06m、重1.8kg，能像蛇一样运动身躯，在地面或草丛中自主地蜿蜒运动，运动动力来源于蛇身的摆动，蛇身下面的轮子没有动力，只是用来改变蛇体横向和纵向的摩擦系数比，最大运动速度为20m/min。图（2）图（3）图（3）是美国Adobe公司的GavinMiller博士设计的S5型蛇形机器人，该机器人和生物蛇具有相同的比例，可以实现蜿蜒运动。这类机器人运动灵活，可以再凹凸不平的道路上行走，提高了对松软地面的适应能力，具有良好的地面适应性和运动稳定性。蛇在陆地上运动方式一般有四种：见图4图4蛇类的四种运动方式（a）蜿蜒运动：蛇在平坦宽阔的地面上采用的运动方式，是最常见的运动方式依靠腹部表皮与地面之间的摩擦推动自身快速前进。在蜿蜒运动过程中，蛇将身体摆成S形，身体各部分具有相似的运动轨迹。这种运动的特点是效率高，所占空间大，但不适于在光滑表面运动，也不适于体态庞大的蛇的运动。（b）伸缩运动：蛇在狭小空间的运动方式。当蛇进入狭小空间时，蛇体的一部分在垂直面内蜿蜒成S形与地面接触，靠与地面的摩擦力推动自身运动。其运动特点可以在狭小空间运动，运动效率低。（c）直线运动：体形较大的蛇的运动方式。借助腹部与地面的摩擦力进行驱动，每次伸缩移动的距离非常小。其运动特点是适于笨重的蛇的运动，运动效率低。（d）侧向移动：一种很好的适应沙漠环境的运动形式。从头部开始，身体部分顺次接地、抬起，完成前进运动，借助腹部与地面之间的摩擦力移动，这种运动方式可以避免沙漠的炎热，保持蛇体较低的温度。其运动特点是效率相对较高，适于柔软地面，不适于狭小空间。另外，蛇类还有其他的运动形式，如跳跃、滑行冲击等。生物学研究表明，蛇类爬行动物的腹鳞还具有保护蛇体免于受到损伤以及保持蛇体温度的作用，有不沾泥土、保持蛇体清洁并防止细菌侵入的作用。蛇皮的组织结构蛇皮表面具有不通色彩、不同式样的花纹。用光学显微镜对菜花蛇、大王蛇蛇皮纵向切片的研究表明，蛇皮结构和其他动物的相似，可分为三层，即表皮层、真皮层和皮下组织层，如图5所示图5光学显微镜下蛇皮结构图A-表皮层，B-真皮上层，C-真皮下层，D-角质层，E-色素细胞图6扫描电镜下蛇腹鳞结构图图7原子力显微镜下蛇腹鳞结构图实验材料及方法实验对象为菜花蛇3条，平均长（1.2±0.1）m，宽度在15~20mm之间，重约（600±50）g。忽略蛇头与蛇尾各20cm，将蛇的腹部分为10段，每段10cm，含有12个鳞片。实验前采用乙醚腹腔注射实施麻醉；待测试的腹鳞部分先后用生理盐水和酒精清洗鳞片，自然风干。实验在多功能材料力学性能综合实验台上完成（图8(a)）。实验机上的二维力传感器能够同时测定法向力和切向力。图8(b)表示摩擦副的组成，图中ETH指上试样相对蛇腹鳞从尾向头运动，HTE指由头向尾。测试位置选在蛇的腹鳞和侧鳞。法向力通过试验测定，使蛇在嵌入了传感器的平面上自由运动，测得平均支撑力为160mN，据此试验机设置到法向载荷自反馈状态，并设定法向力范围160±10mN。每试验段往复测量3次。图8图9沿不同方向的鳞片摩擦因数图图9为典型的摩擦因数曲线。可见，上试样从尾向头运动(ETH，相当于蛇向前运动的驱动状态)时，摩擦因数显著高于上试样从头向尾运动(HTE，相当于蛇向前运动的滑移状态)时的摩擦因数，平均值高约2倍...
