船舶阻力第2章 粘性阻力VIP免费

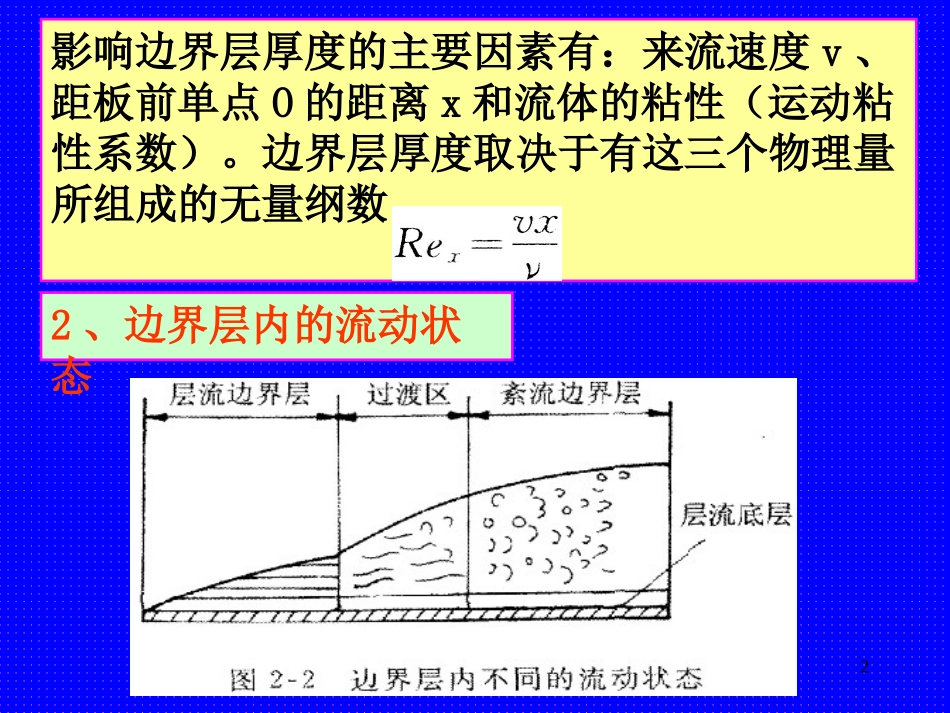

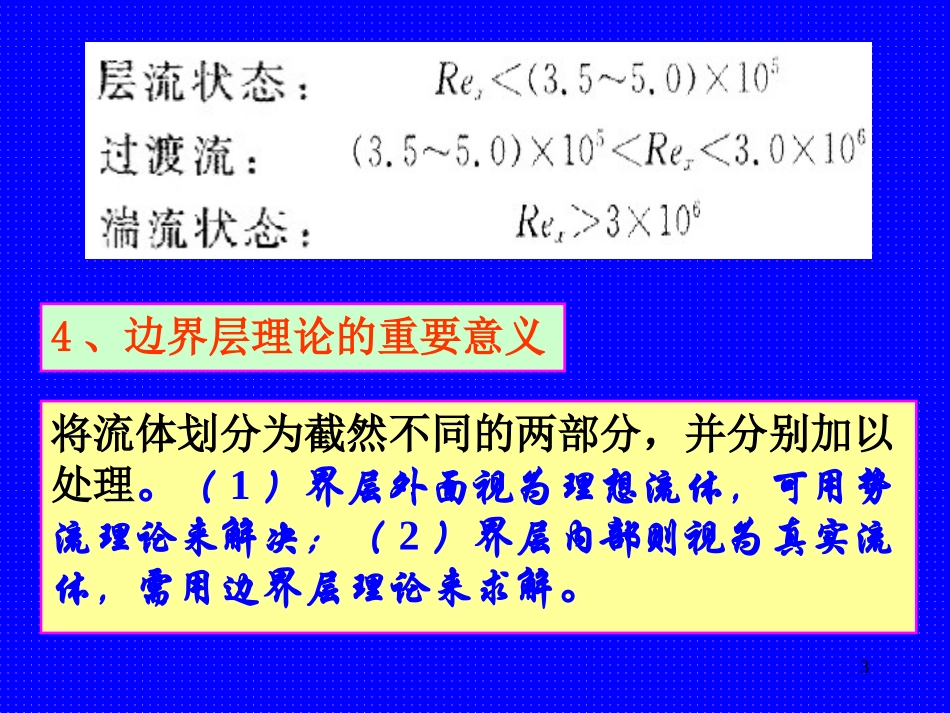

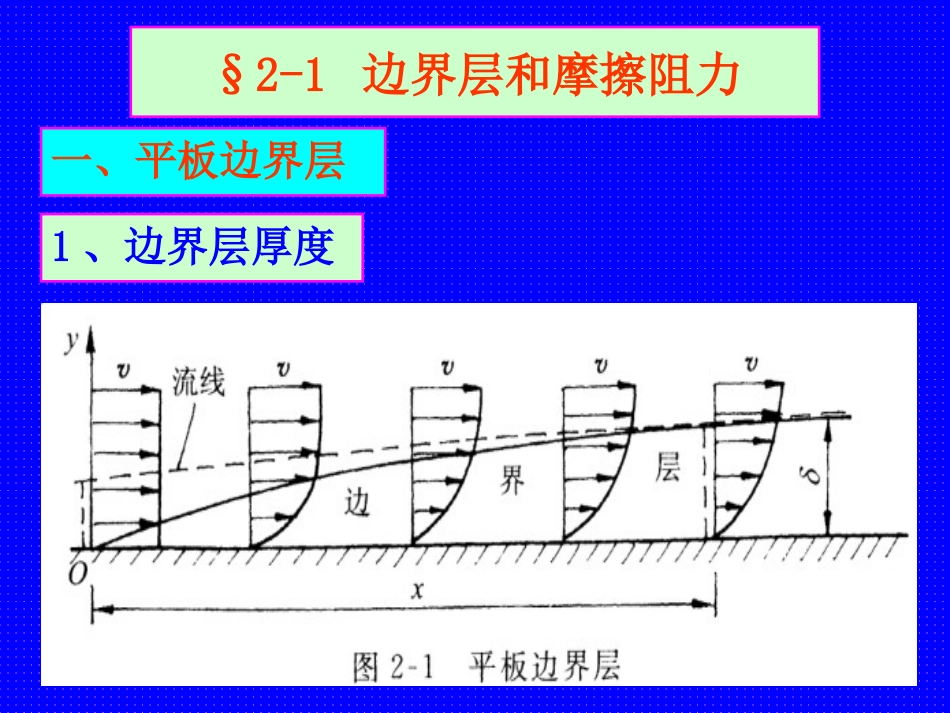

1§2-1边界层和摩擦阻力一、平板边界层1、边界层厚度2影响边界层厚度的主要因素有：来流速度v、距板前单点O的距离x和流体的粘性（运动粘性系数）。边界层厚度取决于有这三个物理量所组成的无量纲数2、边界层内的流动状态3将流体划分为截然不同的两部分，并分别加以处理。（1）界层外面视为理想流体，可用势流理论来解决；（2）界层内部则视为真实流体，需用边界层理论来求解。4、边界层理论的重要意义4由牛顿内摩擦定理有：二、摩擦阻力的成因与主要特性则整个平板的摩擦阻力为：1、摩擦阻力系数5若平板如上图所示，则平板摩擦阻力系数为：61）在相同来流条件下，紊流边界层内速度梯度较大，摩擦切应力较层流情况大，摩擦阻力系数也较大。2、摩擦阻力的主要特性7当来流速度不变，由x增大引起雷诺数增大时，界层厚度增加，边界层内速度分布的丰满度减小。摩擦切应力和局部摩擦阻力系数均随雷诺数增大而减小。2）雷诺数对摩擦阻力的影响当x一定，由v增大引起雷诺数增大时，界层厚度减薄，边界层内速度分布的丰满度增大。摩擦切应力随雷诺数增大而增大。当雷诺数增大时，摩擦阻力系数和局部摩擦阻力系数均随之减少。8如果流体介质给定，当界层内的流动状态固定时，则摩擦切应力为常数。显然板长为L的平板摩擦阻力的值正比于平板的湿面积。3）摩擦阻力与平板湿面积的关系这一结论对研究船体形状以减小湿面积从而降低摩擦阻力具有实际意义。9三、船体边界层1、边界层外缘势流不同2、界层内纵向压力分布不同10§2-2平板摩擦阻力系数计算公式所谓相当平板，就是具有相同运动速度、相同长度、相同湿表面积的平板和船体的摩擦阻力相同。但实际船体表面不是平板，而是有曲度的，同时船体表面还有粗糙度等。因此，用相当平板理论计算得到的摩擦阻力与实船的摩擦阻力有差异。目前还没有直接计算船体摩擦阻力的可靠公式，工程上主要采用相当平板理论确定船体摩擦阻力。11一、光滑平板层流摩擦阻力系数公式二、光滑平板紊流摩擦阻力系数公式1、速度为指数的计算公式122、速度为对数的计算公式1）桑海公式2）柏兰特-许立汀公式133）休斯公式3、平板摩擦阻力的普遍公式14三、1957ITTC公式四、过渡流平板摩擦阻力计算公式15§2-3减少摩擦阻力的方法一、减小船体湿表面积由于摩擦力的大小正比于船体湿表面积，因此船型参数、特别是主尺度的确定要适当。二、减小船体表面粗糙度三、控制边界层四、采用聚合物溶液降阻剂及仿生学研究16§2-4船体摩擦阻力的计算步骤一、计算公式二、具体计算步骤1、计算湿表面积171）有线型图时2）无线型图时，利用近似公式计算18（1）荷兰瓦根宁船池经验公式（2）我国长江船型的近似公式计算（3）交通部船舶运输科学研究所的江船公式19（4）利用桑地图谱202、计算雷诺数3、根据光滑平板摩擦阻力公式算出或由相应的表中查得摩擦阻力系数。4、决定粗糙度补贴系数的值。目前我国一般取：5、计算出船舶的摩擦阻力：21§2-5粘压阻力的成因与特性一、船体粘压阻力产生的原因粘压阻力产生的原因是由于粘性作用和物体后部的纵向压力梯度。22二、粘压阻力特性1、粘压阻力与后体形状的关系如果船舶的后体收缩较缓和，则沿曲面的流速变化较缓慢，因而纵向正压力梯度较小，分离现象可以推迟，甚至避免。物体后部形状是影响粘压阻力的主要因素。232、粘压阻力与前体形状的关系如果船舶的前体过于肥短，流线扩张很快，流速增加快，在最大剖面处的速度很高，而压力会降得很低，使得后体范围的正压力梯度增加，流动急剧减速，因此粘性阻力将增大。舭涡的产生使船首底部形成低压区，造成埋首现象，还会增加阻力。24采用球鼻首是降低剩余阻力的主要方法之一253、界层内流动状态对粘压阻力的影响层流比紊流更容易分离，分离点比较靠近前端，分离区较大，因而粘性阻力比紊流情况为大26三、降低粘压阻力的船型要求1、应注意船的后体形状。2、应避免船体曲率变化过大。3、前体线型应予适当注意。四、船体粘压阻力的处理方法1、傅汝德换算法：将粘压阻力并入兴波阻力统称为剩余阻力。2、上世纪50年代提出的换算法：将粘压阻力以形状因子的形式并入摩擦阻力统称为粘性阻力。27§2-6船舶粘性阻力理...
