继电保护第3章3VIP免费

继电保护第3章3_第1页
1/41
继电保护第3章3_第2页
2/41
继电保护第3章3_第3页
3/41

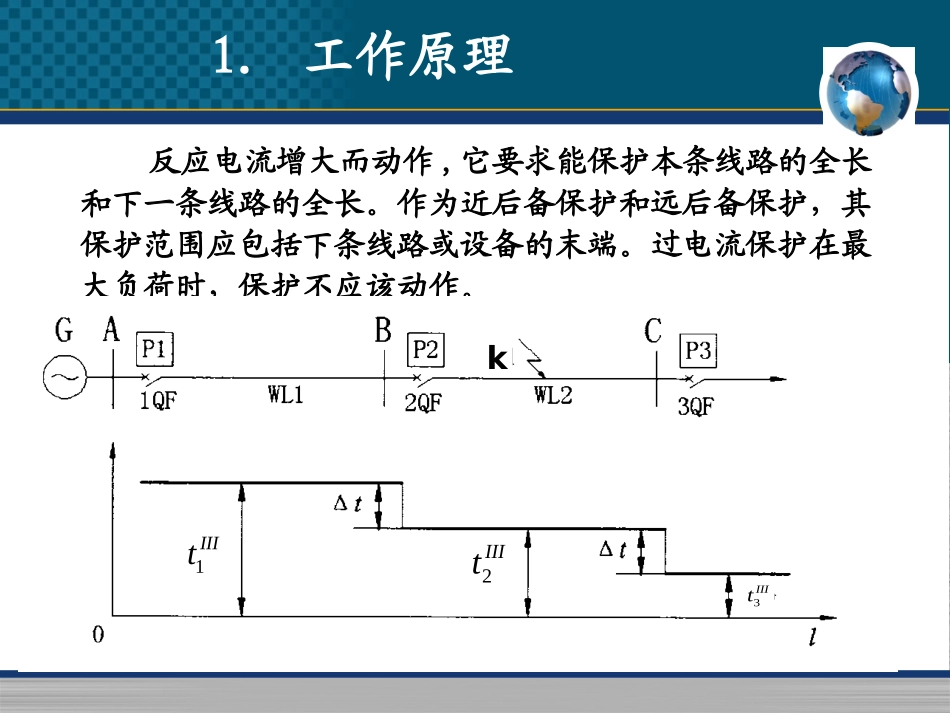

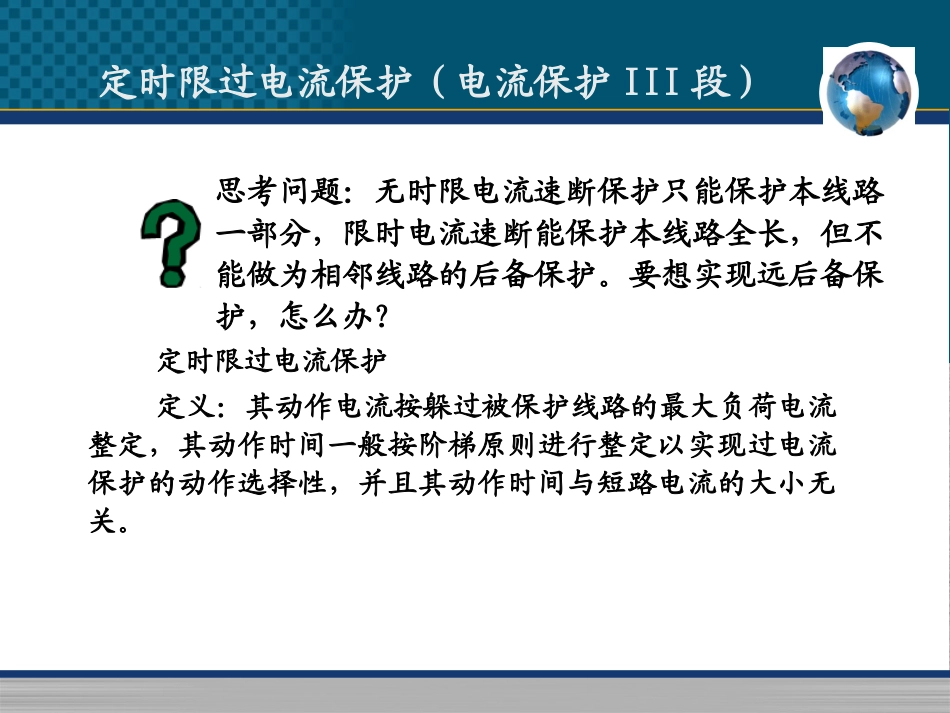

第四节定时限过电流保护定时限过电流保护(电流保护III段)定时限过电流保护定义:其动作电流按躲过被保护线路的最大负荷电流整定,其动作时间一般按阶梯原则进行整定以实现过电流保护的动作选择性,并且其动作时间与短路电流的大小无关。思考问题:无时限电流速断保护只能保护本线路一部分,限时电流速断能保护本线路全长,但不能做为相邻线路的后备保护。要想实现远后备保护,怎么办?1.工作原理反应电流增大而动作,它要求能保护本条线路的全长和下一条线路的全长。作为近后备保护和远后备保护,其保护范围应包括下条线路或设备的末端。过电流保护在最大负荷时,保护不应该动作。1IIIt3IIIt2IIItk2.整定计算(1)动作电流按躲开被保护线路的最大负荷电流,且在自起动电流下继电器能可靠返回进行整定:继电器的动作电流:max.1.LTAreconssIIIrelIIIropIKKKKKImax.Lressrel1.IKKKIIIIIIIopk(2)灵敏度校验近后备:远后备:5.11.2min.).(1.IIIopkBIIIsenIIK)(近2.1I1.(2)KC.min).(1.IIIopIIIsenIK远对保护1的定时限电流保护,其灵敏系数为:k低电压继电器正常时(得电)常开触点闭合,常闭触点断开。当电压低于整定值时,常开触点断开,常闭触点闭合。正常运行时:KV触点打开,KA触点打开。最大负荷电流:KV触点打开,KA触点闭合。短路时:KV触点闭合,KA触点闭合。低电压闭锁的过电流保护:同时利用故障时被保护对象上电流增大和母线处电压降低构成的保护装置,称为电压闭锁的电流保护,其灵敏度一般都比较高,是常用的保护装置。①对象正常时:通过设备的电流低于KA动作值,母线处电压为Ue,1~3KV触点均断开,保护不会启动。②电动机自启动时:通过设备的电流大于KA动作值,但母线处电压不低于70%Ue,而低电压继电器KV的动作值一般小于70%Ue,1~3KV触点均断开,保护不会启动。③对象故障时:通过设备的电流是短路电流,KA动作;母线处电压下降为残压,一般低于60%Ue,故障相KV动作。经时间继电器延时后,接通KS线圈和YT线圈,KS接通信号回路,发出相应信号,YT完成QF跳闸任务。④TV二次侧熔断器熔断时:熔断相KV动作,接通KM线圈,但因KA未动作,保护不会误动,可由KM的另外触点发出TV二次侧断线信号;如此时设备过负荷,则KA动作,保护误动。故:运行中应密切监视TV二次侧断线信号并及时处理,如无法及时排除,则应将保护退出运行,待恢复正常后再投入。保护退出运行的方法:将该保护布置在保护屏上的连接片XB断开。tttIIIIII21(3)时间整定动作时限是按阶梯原则整定的,即本线路的过电流保护动作延时应比下一条线路的电流Ⅲ段的动作时间长一个时限阶段△t:(1).maxIIIIIInntttk4.对定时限过电流保护的评价优点:结构简单,工作可靠,不仅能作近后备,而且能作为远后备。在放射型电网中获得广泛应用,一般在35千伏及以下网络中作为主保护。缺点:动作时间长,而且越靠近电源端其动作时限越大,对靠电源端的故障不能快速切除。•图3-35电压、电流联锁速断保护原理接线图第五节电压、电流联锁速断保护母线残余电压(母线残压)发生短路故障时,系统电压急剧下降,此时的母线电压称为残余电压UCy=IKZdl(与短路点位置及系统运行方式有关)短路点越远,UCY↑;反之,UCY↓最大运行方式,UCY↑(曲线1);最小运行方式,UCY↓(曲线2)特点:发生短路时,利用系统电压剧烈下降的特征瞬时动作的保护构成:低电压继电器保护范围:最大运行方式Lmin最小运行方式Lmax第六节三段式电流保护装置电流速断保护只能保护线路的一部分,限时电流速断保护能保护线路全长,但却不能作为下一相邻线路的后备保护,因此,必须采用定时限过电流保护作为本条线路和下一段相邻线路的后备保护。1.三段式电流保护:由电流速断保护,限时电流速断保护及定时限过电流保护相配合构成的一整套保护。第六节三段式电流保护装置1KS+信号KT+2KS+信号QFQFYR2KT3KSKCO+TAaTAcI>1KAI>2KAI>3KAI>4KAI>5KAI>6KAI>7KA图3-40(a)电流Ⅲ段保护的原理接线第六节三段式电流保护装置•图3-40(b)三段式电流保护展开接线图1KA3KA5KA2KA4KA6KATAaTAC7KA1KS2KS3KS+WS-WS1KA3KA5KA2KA4KA6...
