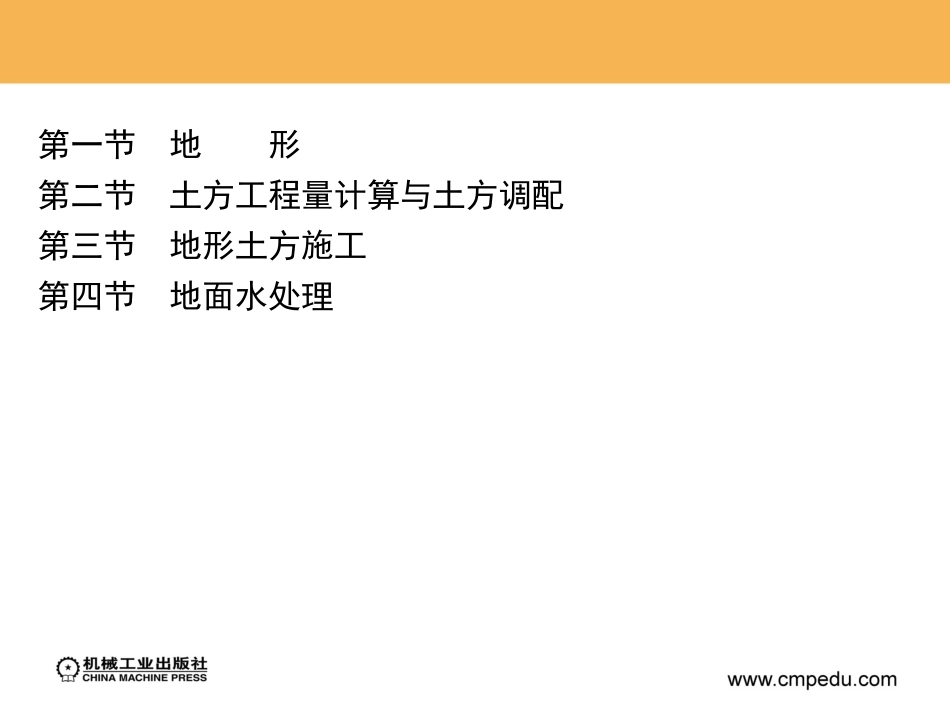

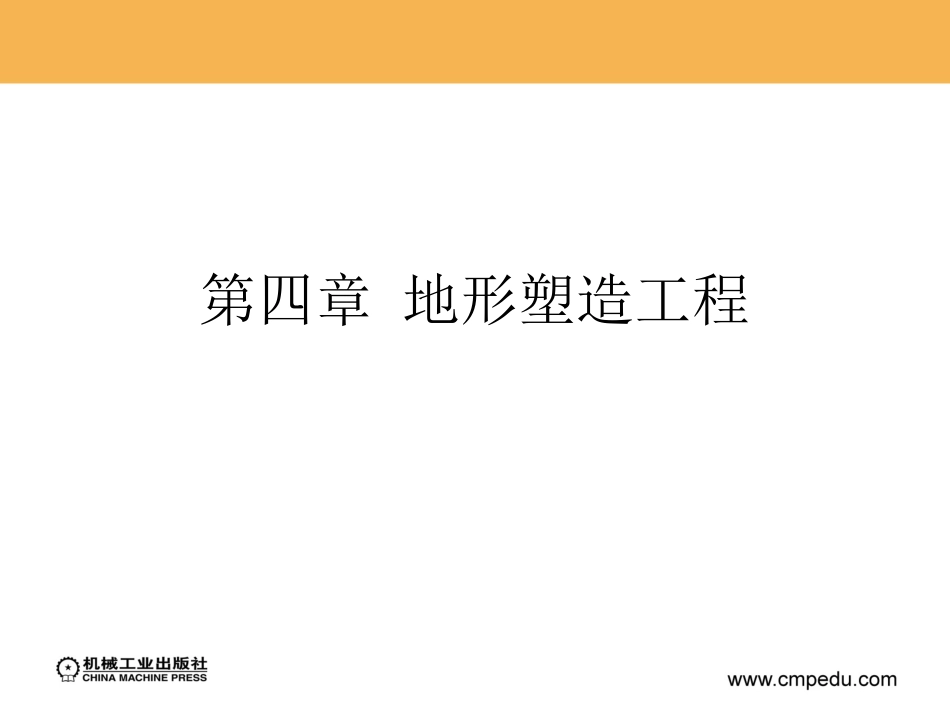

园林工程施工第四章地形塑造工程第一节地形第二节土方工程量计算与土方调配第三节地形土方施工第四节地面水处理第一节地形一、地形的有关概念二、地形的表示方法三、地形的类型一、地形的有关概念1.地貌2.地物3.地形4.地形塑造二、地形的表示方法图4-1地形的表示方法a)等高线表示b)标高值表示c)竖向剖面表示d)水平剖面表示三、地形的类型第二节土方工程量计算与土方调配一、体积公式计算法二、垂直断面法三、等高面法四、方格网法一、体积公式计算法表4-1体积公式计算土方工程量二、垂直断面法图4-2垂直断面取法示意图三、等高面法图4-3等高面法示意图a)凸地b)凹地四、方格网法1.设置方格网2.填写交点的相关数据1)待求点标高Hx在两等高线之间，如图4-4a所示。2)待求点标高Hx在低边等高线Ha的下方，如图4-4b所示。3)待求点标高Hx在高边等高线Hb的上方，如图4-4c所示。3.确定零线4.计算各方格的土方量五、土方调配六、挖、填土方平衡时场地标高的计算图4-4插入法求任意点标高图标1)待求点标高Hx在两等高线之间，如图4-4a所示。2)待求点标高Hx在低边等高线Ha的下方，如图4-4b所示。3)待求点标高Hx在高边等高线Hb的上方，如图4-4c所示。3.确定零线图4-5零点的求取示意图4.计算各方格的土方量表4-2土方量的方格网计算图式五、土方调配1.土方调配的原则1)应力求达到挖方与填方基本平衡和就近调配，使挖方量与运距的乘积之和尽可能为最小，即可达到土方运输量和费用最小的目的。2)土方调配应考虑近期施工与后期利用相结合的原则，考虑分区与全场相结合的原则，以避免重复挖运和场地混乱的局面出现。3)合理布置挖、填分区线，选择恰当又科学的调配方向运输线路，使土方机械和运输车辆的性能得到充分发挥。4)注意土质的情况，好土用在回填质量要求高的地区。5)余土应一次性地运到指定的弃土场，做到文明施工。2.土方调配表的编制五、土方调配图4-6土方调配图(1)划分调配区五、土方调配1)调配区的确定应与地面工程(如房屋与构筑物、假山)的设置位置相协调，满足工种施工顺序和分期分批施工的要求，使整个工程的近期施工与后期利用相结合。2)调配区的大小应使土方机械运输车辆的功效得到充分的发挥。3)当土方运距较大或场区内土方不平衡时，可根据附近地形，采用就近借土或就近弃土，此时每一个借土区或弃土区均可用为一个独立的调配区。(2)计算土方量按前述的要求与注意点，求得各调配区的挖、填土方量，并标写在图上。(3)计算调配区之间的平均运距平均运距即挖方区重心至填方区重心的距离，确定各个调配区土方的重心一般有作图法和解析计算法。五、土方调配(4)确定土方最优调配方案最优调配方案的确定，是以双线性规划为理论基础，常用表上作业法求得，通过土方量与相应运距之积的大小而进行评价。(5)绘制土方调配图、土方量调配平衡表根据表上作业法求得最优调配方案，在场地地形图上绘出土方调配图，图上应标出土方调配方向、土方数量、平均运距。表4-3土方量调配平衡表六、挖、填土方平衡时场地标高的计算1.计算模型的确定2.计算公式的建立图4-7场地设计标高计算模型图六、挖、填土方平衡时场地标高的计算3.场地设计标高的调整1)由于土的可松性，按H0进行施工，填土将有剩余，必要时可相应提高设计标高。2)由于设计标高以上的填方工程用土量，或设计标高以下的挖方工程挖土量的影响，使设计标高降低或提高。3)由于边坡挖填方量不等，或经过经济比较后将部分挖方就近弃于场外、部分填方就近从场外取土而引起挖、填土方量的变化，需相应地增减设计标高。4.排水坡度对角点设计标高的影响(1)单向排水时，场地各角点设计标高的求法(2)双向排水时，场地各角点设计标高的求法六、挖、填土方平衡时场地标高的计算图4-8单向汇水坡度的场地六、挖、填土方平衡时场地标高的计算图4-9双向汇水坡度的场地第三节地形土方施工一、准备工作二、土方施工技术环节三、土方造型工程的质量检测一、准备工作1.土方施工工序及工艺计划的编制2.清理场地1)伐除树木，凡土方开挖深度不大于500mm或填方高度较小的土方工程，现场及排水沟中的树木必须连根拔除。2)建筑物或构筑物的拆除，应根据其结构物特点采取适宜的...
