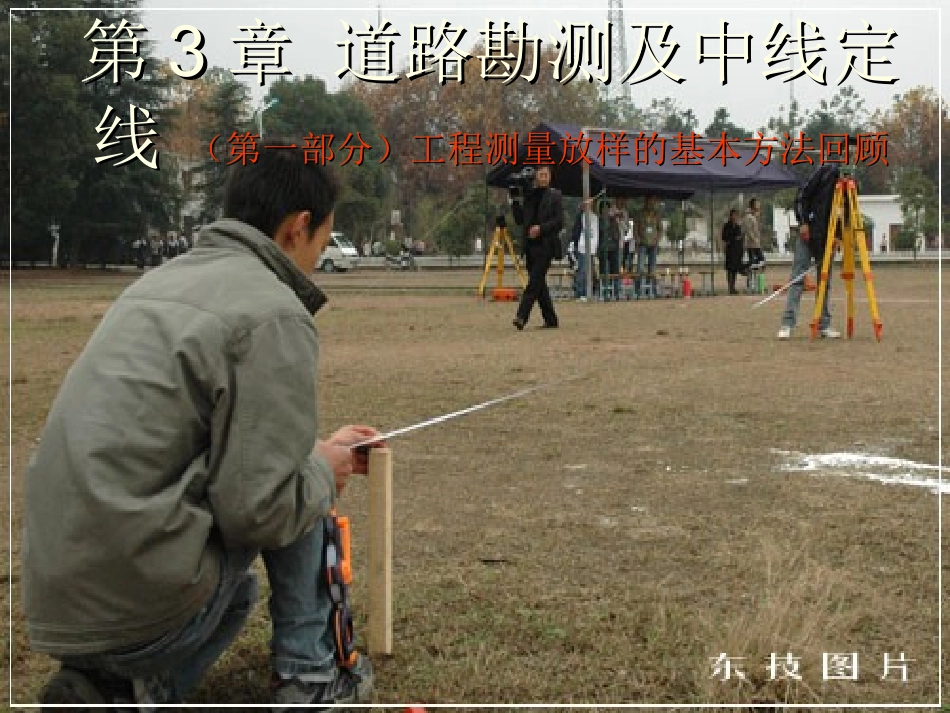

第3章 道路勘测及中线定线(1)VIP免费

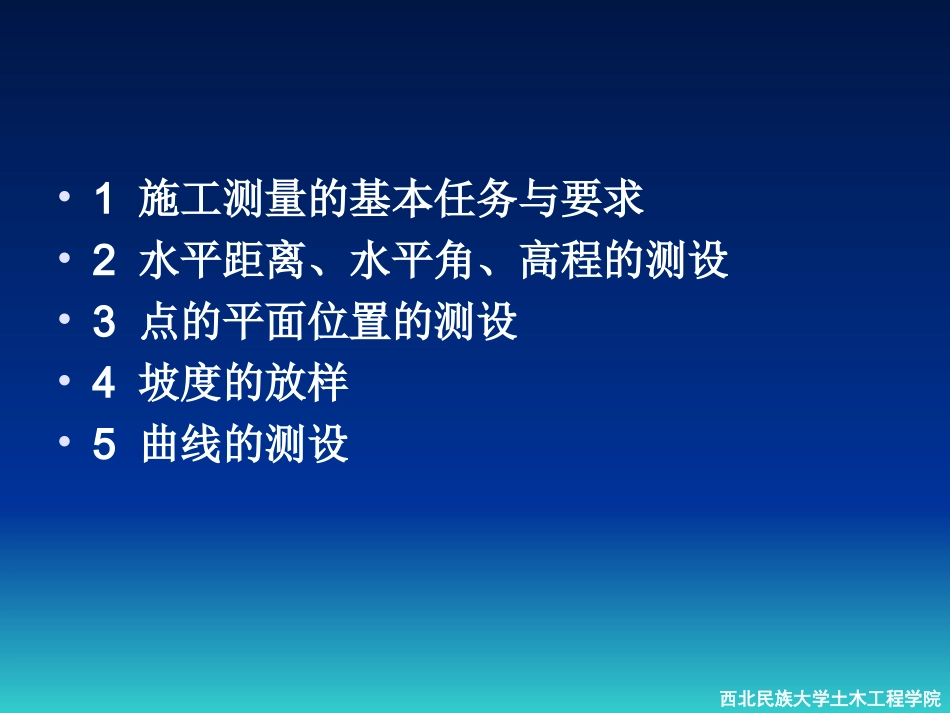

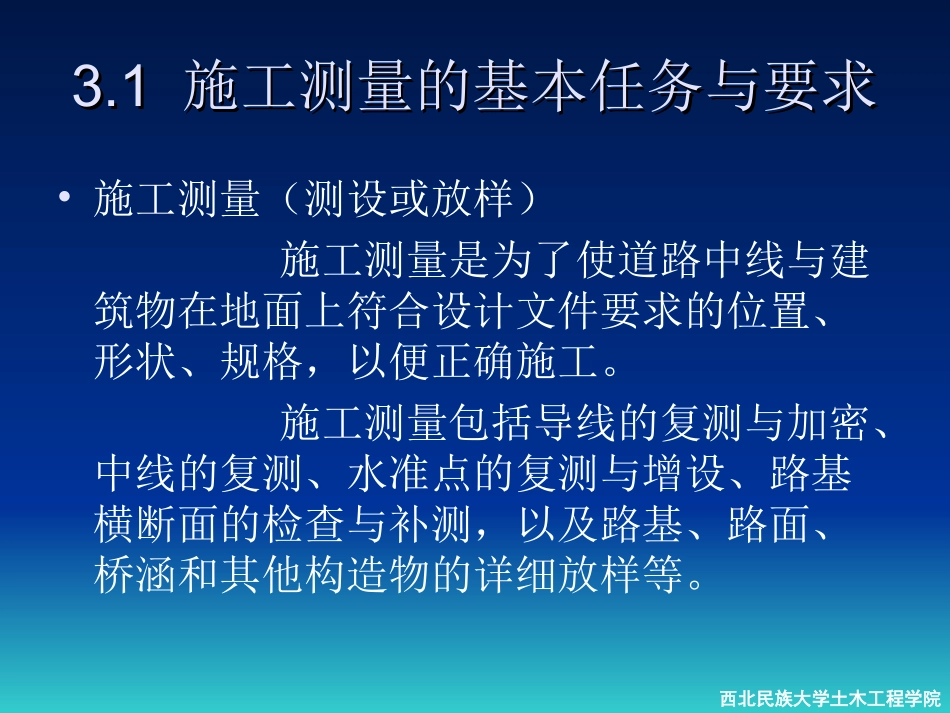

第第33章道路勘测及中线定章道路勘测及中线定线线（第一部分）工程测量放样的基本方法回顾（第一部分）工程测量放样的基本方法回顾西北民族大学土木工程学院•1施工测量的基本任务与要求•2水平距离、水平角、高程的测设•3点的平面位置的测设•4坡度的放样•5曲线的测设西北民族大学土木工程学院3.13.1施工测量的基本任务与要求施工测量的基本任务与要求•施工测量（测设或放样）施工测量是为了使道路中线与建筑物在地面上符合设计文件要求的位置、形状、规格，以便正确施工。施工测量包括导线的复测与加密、中线的复测、水准点的复测与增设、路基横断面的检查与补测，以及路基、路面、桥涵和其他构造物的详细放样等。西北民族大学土木工程学院工程测量是工程建设的“眼睛和指南针”工程测量是工程建设的“眼睛和指南针”•施工测量特点施工现场工种多、交叉作业频繁，土、石方填挖量大，地面变动大，各类施工动力机械震动强烈。因此，施工中的各种测量标志必须埋设在稳固且不易破坏的位置、妥善保护。测量标志应经常检查。•施工测量原则“由整体到局部、先控制后碎部”西北民族大学土木工程学院•水平距离的放样•水平角的放样•高程放样•点位放样•坡度放样•曲线放样施工测量的主要放样工作西北民族大学土木工程学院3.23.2测设已知水平距离测设已知水平距离放样已知水平距离就是根据已知的起点、线段方向和两点间的水平距离找出另一端点的地面位置。放样已知水平距离所用的工具与丈量地面两点间的水平距离相同，即钢尺和光电测距仪（或全站仪）。西北民族大学土木工程学院11..用钢尺放样已知水平距离用钢尺放样已知水平距离(1)一般方法测设已知长度的直线时，线段的起点和方向是已知的。在精度要求较低时，根据所给定的长度值，先按往测初定点B’，然后返测，往返较差在限差内取其平均值作为最终结果，即在向外或向内量⊿D，定出B。B2返往DDD(该式说明AB’的准确距离为D)若D设>D，向延长方向量⊿DDDD设⊿DD往AB’D返西北民族大学土木工程学院（（22）精确方法）精确方法当测设精度较高时，就要考虑尺长不准、温度变化及地面倾斜的影响，即进行三项改正，以便提高测设精度。由距离测量计算公式，可知：),'('精确值观测值DDDDDDDhtd因此，测设时的公式可写为：htdDDDDD设计测设hDtDdDDD'西北民族大学土木工程学院解：尺长改正数30.0053046.0000.008m30DDd0温度改正：)(0ttDDt546.0001.2510(1020)0.006m实例设欲放样AB的水平距离D=46.000m，使用的钢尺的名义长度为30m，实际长度为30.005m，钢尺检定时的温度为20℃，钢尺的膨胀系数为1.25×10-5，A、B两点的高差为h=+1.380m，实测时温度为10℃。求放样时在地面应量出的长度为多少？西北民族大学土木工程学院倾斜改正：221.380246.00020.021mhhDD因此，测设长度D测设为：46.0000.008(0.006)(0.021)46.019mdthDDDDD测设设计西北民族大学土木工程学院(3)(3)用光电测距仪放样已知水平距离用光电测距仪放样已知水平距离如图所示，安置仪器于A点，瞄准并锁定已知方向，沿此方向移动反光棱镜，使仪器显示值为所放样水平距离时，则在棱镜所在位置定出端点C′。为了进一步提高放样精度，可用光电测距仪精确测定AC′的水平距离，并与已知设计值比较，按照钢尺测设的一般方法确定改正值，改正到C点。西北民族大学土木工程学院1、一般方法（正倒镜分中法）如图所示，已知地面上OA方向，从OA向右放样已知水平角β，定出OB方向，步骤如下：（1）在O点安置经纬仪，盘左位置瞄准A点，并使水平度盘读数为0º00′00″。（2）松开水平制动螺旋，旋转照准部，使水平度盘读数为β值，在此方向线定出B′点。（3）在盘右位置同法定出B″点。3.3测设已知水平角0º00′00″OAB′B″B(4)取B′B″的中心点B，则∠AOB就是要放样的已知水平角β。西北民族大学土木工程学院2.2.精确方法（加改正数法）精确方法（加改正数法）（1）如图所示，先用盘左放样定出B1点。（2）用测回法观测水平角∠AOB1，准确求其水...
